本實用新型涉及一種水窗結構。

背景技術：

在傳統的電熱水壺技術中，為了便于消費者觀察壺內水位的情況，一般在壺身設置水窗，其一般結構是使用內外部件相扣或擠壓硅膠鼓包反扣型式，在加熱水至沸騰時塑膠會塑化變軟或大面積硅膠與水接觸釋出有味物質，不衛生不安全，生產工藝復雜，生產成本較高。

技術實現要素：

本實用新型的目的旨在提供一種產工藝簡單，技術穩定，生產成本低的水窗結構。

為了實現上述目的，本實用新型提供了一種水窗結構，包括主體、密封套和視窗體，其特征在于，主體設有凹環及若干卡扣；視窗體與卡扣扣合從而固定在凹環上，密封套密封設置在視窗體與凹環之間。

所述視窗體設有伸入主體內的骨筋，密封套的內壁面與骨筋配合，凹環外緣設有與骨筋配合的定位面。

所述骨筋上設有與卡扣相互扣合的卡位槽。

所述卡扣從凹環的外緣延伸而成。

所述卡扣朝向凹環中心的方向傾斜凸起。

所述卡扣與卡位槽相扣時，卡扣傾斜插入卡位槽內。

所述視窗體設有透明顯示面。

所述主體由金屬制成，視窗體由塑料制成。

所述視窗體與密封套配合的表面上設有若干第一止水凸筋，第一止水凸筋與密封套相互擠壓密封。

所述密封套與凹環和/或視窗體配合的表面設有若干第二止水凸筋，凹環和/或視窗體與第二止水凸筋密封。

與現有技術相比較，本實用新型具有以下有益效果：

本實用新型利用了當前技術非常成熟的硅膠密封技術，使水窗整體的生產工藝簡單，技術穩定，生產成本低。

其適用于各類需要水量指示的場合中使用，如電熱水壺、電熱水瓶等。

附圖說明

圖1為本實用新型一實施例的裝配立體圖。

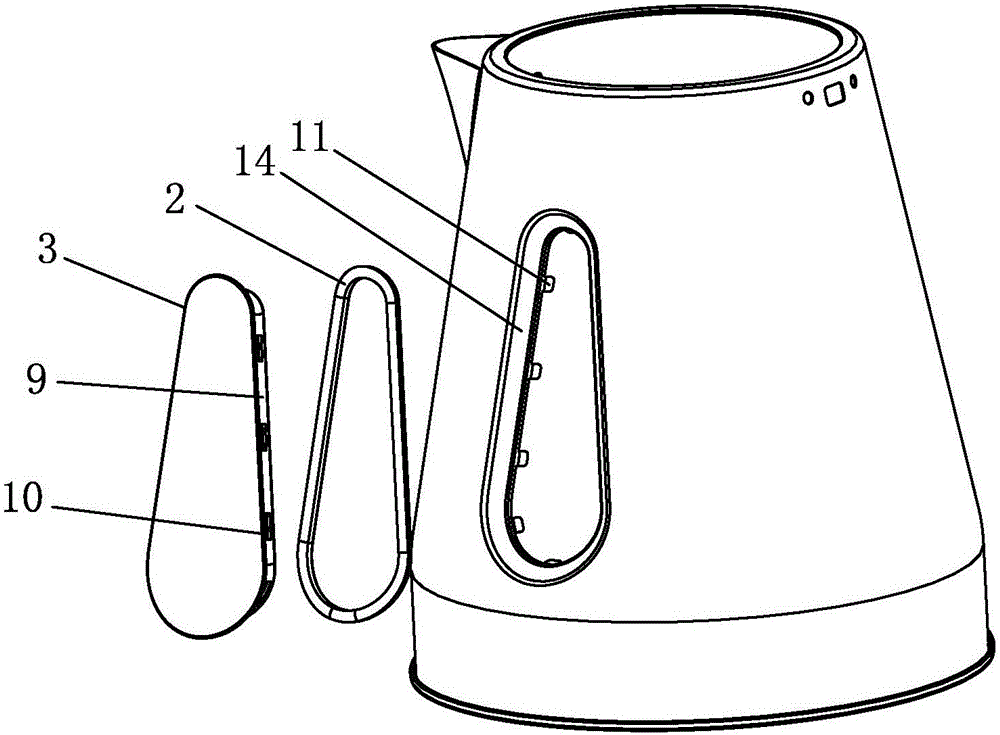

圖2為本實用新型實施例的分解圖。

圖3為本實用新型一實施例裝配的半剖視圖。

圖4為圖3中A處的放大圖。

具體實施方式

下面結合附圖及實施例對本發明作進一步描述。

參見圖1-圖4，本實施例的水窗結構，其應用在電熱水壺上，包括主體1、密封套2和視窗體3，其中，主體1由金屬制成，用于構成金屬壺身或金屬外殼，視窗體3由塑料制成，用于構成塑料的水窗本體。視窗體3設有透明顯示面15，用以觀察主體1內的水位高低。

本實施例水窗結構的主體1設有凹環14及若干卡扣11(本實施例共10個卡扣11)；視窗體3與卡扣11扣合從而固定在凹環14上，密封套2密封設置在視窗體3與凹環14之間，從而使視窗體3能夠非常簡單地裝配在主體1上，并且，密封套2采用當前技術非常成熟的硅膠密封技術，有助簡化視窗體3與主體1之間的密封操作及難度，從而使生產工藝更加簡單、技術更加穩定可靠、生產成本更低。

視窗體3設有伸入主體1內的骨筋9，密封套2的內壁面7與骨筋9配合、兩者相互吻合，凹環14外緣設有與骨筋9配合的定位面8、兩者相互吻合；該技術方案使視窗體3與密封套2、凹環14裝配時，起到導向、定位的作用，能夠有效提高裝配效率，避免錯裝。

進一步地，骨筋9上設有與卡扣11相互扣合的卡位槽10，兩者相互扣合使視窗體3與凹位14(或主體1)裝配成一體，相互扣合的技術方案使兩者的裝配更加方便、快捷、可靠。

進一步地，卡扣11從凹環14的外緣延伸而成，加工非常方便，有利于一體加工成型，節約生產成本。

進一步地，卡扣11朝向凹環14中心的方向傾斜凸起；卡扣11與卡位槽10相扣時，卡扣11傾斜插入卡位槽10內。該技術方案使卡扣11能起到引導的作用，利用自身傾斜的結構，獲得一定的彈性性能，能夠與卡位槽10相互卡合得更加緊密、可靠，保證長期使用也不會有脫落現象。

進一步地，視窗體3與密封套2配合、緊貼的表面6上設有若干第一止水凸筋5，第一止水凸筋5與密封套2相互擠壓密封，從而滿足密封的技術效果，其密封方案非常簡單，但是其所獲得的密封效果非常好。

進一步地，密封套2與凹環14和/或視窗體3配合、緊貼的表面設有若干第二止水凸筋。由于采用了前述的密封方案，因此，本實施例中只需在密封套2與凹環14配合的表面設有若干第二止水凸筋12，13即可，同理，其密封方案非常簡單，但是其所獲得的密封效果非常好。

以上所揭露的僅為本實用新型的優選實施例而已，而非以此來限定本實用新型的權利要求保護范圍，依本實用新型保護范圍內所作的等同變化，仍屬本實用新型所保護的范圍。
