本實用新型涉及蒸柜領域，尤其涉及一種具有熱能二次利用功能的蒸柜。

背景技術：

現有技術的蒸柜一般是在蒸柜的底部或者外部將水直接加熱成蒸汽，然后將蒸汽通入蒸柜內，對蒸柜內的食物進行蒸煮，蒸煮過程中產生的廢蒸汽通過排汽口等直接排出蒸柜外，當蒸煮含有油水的食物時，排出的廢蒸汽難免會有油性物料，排出的廢蒸汽容易影響蒸柜周邊的整潔度，另外，直接將廢蒸汽排出容易導致資源的浪費。

技術實現要素：

本實用新型所要解決的技術問題在于，提供一種具有熱能二次利用功能的蒸柜，通過熱交換裝置對輸入蒸汽發生器內的水進行預熱，并且將廢蒸汽轉換成冷凝水排出。

為了解決上述技術問題，本實用新型提供了一種具有熱能二次利用功能的蒸柜，包括柜體、用于制造蒸汽的蒸汽發生器以及用于將蒸汽通入蒸煮腔室內的蒸汽輸送管，還包括熱交換裝置，所述熱交換裝置包括熱交換管以及套入熱交換管內的預熱通水管；所述熱交換管包括與蒸煮腔室連通的廢蒸汽排入口以及設于熱交換管下端的冷凝水出口；所述預熱通水管包括與外界水源連通的進水口以及與蒸汽發生器連通的出水口。

作為上述方案的改進，所述預熱通水管為螺旋狀結構。

作為上述方案的改進，所述預熱通水管的兩端伸出熱交換管。

作為上述方案的改進，預熱通水管的進水口設于上端，預熱通水管的出水口設于下端。

作為上述方案的改進，所述熱交換管豎直設置或者傾斜設置。

作為上述方案的改進，所述熱交換管和蒸汽輸送管設于柜體的同一個側面。

作為上述方案的改進，所述柜體設有多層蒸煮腔室，所述熱交換管設有與蒸煮腔室一一對應的廢蒸汽排入口，所述蒸汽輸送管設有與蒸煮腔室一一對應的蒸汽出口。

作為上述方案的改進，柜體位于熱交換管和蒸汽輸送管所在的側板上設有與廢蒸汽排入口以及蒸汽出口一一對應的連通孔。

作為上述方案的改進，所述蒸汽輸送管與最底層的蒸煮腔室對應的蒸汽出口為常開出口，其余蒸汽出口處設有與其一一對應的蒸汽閥，所述柜體的正面設有控制蒸汽閥的開關旋鈕。

作為上述方案的改進，還包括將外界水源供應至預熱通水管的水泵，所述蒸柜的底部設有功能腔，所述水泵和蒸汽發生器設于功能腔內。

實施本實用新型的實施例，具有如下有益效果：

本實用新型將預熱通水管設于熱交換管內，另外，蒸煮腔室內的廢蒸汽通入熱交換管內，預熱通水管設有接入外界水源的進水口，由蒸煮腔室出來的廢蒸汽溫度較高，而由預熱通水管進水口進入的水為外界的冷水，廢蒸汽在向下排放的過程中，預熱通水管內流通的冷水會吸收廢蒸汽的熱能，相當于廢蒸汽對冷水進行加熱，將冷水變成熱水，這樣，進入蒸汽發生器的水源為經過初步預熱的熱水，同時，廢蒸汽被吸收熱能后會轉變成冷凝水，冷凝水相比廢蒸汽更容易收集。本實用新型將廢蒸汽進行二次利用，既可以消除廢蒸汽向柜外直排導致的環境溫度升高和濕度增加，又可以將常溫的新鮮水間接加熱，達到環保、節能、快熟的目的。

附圖說明

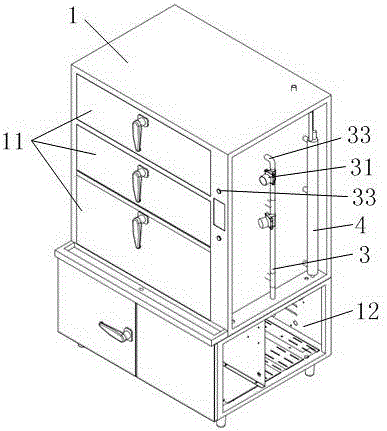

圖1是本實用新型蒸柜的結構示意圖；

圖2是本實用新型蒸柜另一視覺的結構示意圖；

圖3是本實用新型蒸柜的側面示意圖；

圖4是圖3中A處的局部放大圖；

圖5是本實用新型熱交換裝置的結構視圖

圖6是本實用新型熱交換裝置的正面結構示意圖；

圖7是圖6沿BB方向的剖面示意圖。

具體實施方式

為使本實用新型的目的、技術方案和優點更加清楚，下面將結合附圖對本實用新型作進一步地詳細描述。僅此聲明，本實用新型在文中出現或即將出現的上、下、左、右、前、后、內、外等方位用詞，僅以本實用新型的附圖為基準，其并不是對本實用新型的具體限定。

參見附圖1至附圖7，本實用新型公開了一種具有熱能二次利用功能的蒸柜，包括柜體1、用于制造蒸汽的蒸汽發生器2以及用于將蒸汽通入蒸煮腔室內的蒸汽輸送管3。

為了實現本實用新型的目的，本實用新型還包括熱交換裝置4，所述熱交換裝置4包括熱交換管41以及套入熱交換管41內的預熱通水管42。

所述熱交換管41包括與蒸煮腔室連通的廢蒸汽排入口41a以及設于熱交換管41下端的冷凝水出口41b，本實用新型的蒸柜工作時，蒸煮腔室內產生的廢蒸汽通過廢蒸汽排入口41b排入熱交換管41內，廢蒸汽在熱交換管41內與預熱通水管42內的冷水進行熱能交換，最后廢蒸汽變成冷凝水由冷凝水出口41b流出，所述熱交換管41優選豎直設置或者傾斜設置，此時，熱交換管41內形成的冷凝水直接順著管壁向下流至冷凝水出口，最后通過廢水管411排出。

所述預熱通水管42包括與外界水源連通的進水口42a以及與蒸汽發生器2連通的出水口42b，此處進水口42a為冷水進入口，出水口42b為預熱后的熱水出口，為了便于與外界連接，所述預熱通水管42的兩端伸出熱交換管41，預熱通水管42的進水口42a設于上端，預熱通水管42的出水口42b設于下端，所述預熱通水管42優選為螺旋狀結構，可以加長水在熱交換管41內流動的路徑，增加冷水吸熱的時間，充分吸收廢蒸汽內的熱能。

優選的，所述熱交換管41和蒸汽輸送管3設于柜體1的同一個側面，在此側面包裹保溫層，只需在保溫層設置相應的通孔，熱交換管41和蒸汽輸送管3即可與蒸煮腔室相通，此時，柜體1其它面均可設成平板結構，便于保溫層的包裹，可以有效提高本實用新型蒸柜的保溫效果。

進一步地，所述柜體1設有多層蒸煮腔室11，所述熱交換管41設有與蒸煮腔室11一一對應的廢蒸汽排入口41a，所述蒸汽輸送管3設有與蒸煮腔室11一一對應的蒸汽出口33。相應的，柜體1位于熱交換管41和蒸汽輸送管3所在的側板上設有與廢蒸汽排入口以及蒸汽出口33一一對應的連通孔。

當柜體1設有多層蒸煮腔室11時，為了便于對每層的蒸煮腔室11分別進行控制，所述蒸汽輸送管3與最底層的蒸煮腔室11對應的蒸汽出口為常開出口，其余蒸汽出口處設有與其一一對應的蒸汽閥31，所述柜體1的正面設有控制蒸汽閥31的開關旋鈕32。最底層的蒸汽出口為常開出口，只要蒸柜處于工作狀態，最底層的蒸煮腔室一定處于工作狀態，通過蒸汽閥一一對應的控制相應的上層的蒸煮腔室，當蒸煮較少的食物時，打開需要個數的蒸煮腔室即可，以免打開過多蒸煮腔室浪費資源，附圖1和附圖2顯示的蒸柜設有上、中、下三層蒸煮腔室，其中最下層的蒸煮腔室為常開供汽，上面兩層蒸煮腔室通過相應的開關旋鈕控制蒸汽閥的開關。

進一步地，本實用新型還包括將外界水源供應至預熱通水管42的水泵5，水泵5通過水管51將外界新鮮的冷水通入預熱通水管42內，所述蒸柜的底部設有功能腔12，所述水泵5和蒸汽發生器2設于功能腔12內。

本實用新型將預熱通水管42設于熱交換管41內，另外，蒸煮腔室內的廢蒸汽通入熱交換管41內，預熱通水管42設有接入外界水源的進水口，由蒸煮腔室出來的廢蒸汽溫度較高，而由預熱通水管42進水口進入的水為外界的冷水，廢蒸汽在向下排放的過程中，預熱通水管42內流通的冷水會吸收廢蒸汽的熱能，相當于廢蒸汽對冷水進行加熱，將冷水變成熱水，這樣，進入蒸汽發生器2的水源為經過初步預熱的熱水，同時，廢蒸汽被吸收熱能后會轉變成冷凝水，冷凝水相比廢蒸汽更容易收集，可以保證本實用新型的蒸柜在使用過程中不會噴出大量的廢蒸汽，保持蒸柜處于整潔的工作環境。

本實用新型將廢蒸汽進行二次利用，既可以消除廢蒸汽向柜外直排導致的環境溫度升高和濕度增加，又可以將常溫的新鮮水間接加熱，達到環保、節能、快熟的目的。

以上所述是本實用新型的優選實施方式，應當指出，對于本技術領域的普通技術人員來說，在不脫離本實用新型原理的前提下，還可以做出若干改進和潤飾，這些改進和潤飾也視為本實用新型的保護范圍。
