本實用新型涉及窗簾安裝配件領域，尤其涉及一種窗簾安裝碼。

技術背景

現有的窗簾安裝碼包括相互垂直的安裝板和支撐臂。支撐臂上設置一個或多個固定窗簾桿的卡槽。安裝時，需要將窗簾桿從支撐臂的側面插入卡槽中，再通過螺絲將安裝板固定在墻壁上。這種結構的窗簾安裝碼安裝復雜、安裝效率低。為了解決上述技術問題，所屬領域技術人員提出的一種技術方案中，采用活動卡槽的方式，將窗簾桿嵌入活動卡槽內即可，提高了安裝的效率。但是，上述技術方案中，窗簾安裝碼仍然需要通過螺釘固定在墻壁，需要借助外部工具，安裝過程仍不夠便捷。

技術實現要素：

本實用新型的目的是提供一種窗簾安裝碼，適用于邊框上開設卡槽的窗框，將彈性卡勾直接卡接在卡槽里，就能夠將窗簾安裝碼固定。

為了達到上述目的，本實用新型提供如下技術方案：

窗簾安裝碼，包括安裝板和連接板，所述安裝板連接彈性卡勾，所述安裝板與所述連接板可拆卸連接，所述連接板上開設用于連接窗簾桿的通孔。本實用新型適用于邊框上開設卡槽的窗框，將彈性卡勾直接卡接在卡槽里，就能夠將窗簾安裝碼固定在窗框上。窗框的型材厚度不一時，彈性卡勾都能夠卡接在卡槽內，能更好的適應更寬廣的安裝條件，而且安裝牢固、簡易。

在一種優選的實施方式中，所述安裝板包括頂板和側板，所述側板與所述頂板連接使所述安裝板的橫截面呈“L”形，在所述側板上連接彈性卡勾，所述頂板與所述連接板可拆卸連接。在這種實施方式中，安裝板的橫截面呈“L”形，側板通過彈性卡勾固定在窗框上，頂板用于通過連接板連接窗簾。

在一種優選的實施方式中，所述側板的背部設置卡接塊，所述卡接塊與所述側板背面之間形成滑槽，所述彈性卡勾與所述滑槽連接。

在一種優選的實施方式中，所述安裝板包括立板，所述立板的背部連接彈性卡勾，所述立板的正面與所述連接板可拆卸連接。在這種實施方式中，立板的背部通過彈性卡勾固定在窗框，正面通過連接板連接窗簾。

在一種優選的實施方式中，所述立板的背部設置卡接塊，所述卡接塊與所述立板背面之間形成滑槽，所述彈性卡勾與所述滑槽連接。

在一種優選的實施方式中，所述彈性卡勾包括U形卡接部，在所述U形卡接部的兩端向外延伸形成掛鉤部，所述U形卡接部夾緊于所述滑槽內。

在一種優選的實施方式中，所述連接板的兩側設置卡槽，所述頂板的上方設置卡塊，所述卡塊卡接在所述卡槽內。

在一種優選的實施方式中，所述立板的正面設置卡槽，所述連接板上設置卡塊，所述卡塊卡接在所述卡槽內。

在一種優選的實施方式中，所述U形卡接部的開口處的尺寸小于所述U形卡接部的底部的尺寸。開口處的尺寸小于底部的尺寸，使U形卡接部能夠緊固地卡接在卡槽內。

本實用新型的有益效果為：

把彈性卡勾直接卡接在卡槽里，實現將本實用新型固定在窗框上。即時不同廠家使用的窗框型材厚度不一樣，彈性卡勾都能夠卡接在卡槽內。本實用新型能更好地適應更寬廣的安裝條件，而且安裝牢固、簡易。

附圖說明

為了更清楚地說明本實用新型實施例或現有技術中的技術方案，下面將對實施例或現有技術描述中所需要使用的附圖作簡單地介紹，顯而易見地，下面描述中的附圖僅僅是本實用新型的一些實施例，對于本領域普通技術人員來講，在不付出創造性勞動性的前提下，還可以根據這些附圖獲得其他的附圖。

圖1為安裝板的一種實施方式的左視圖；

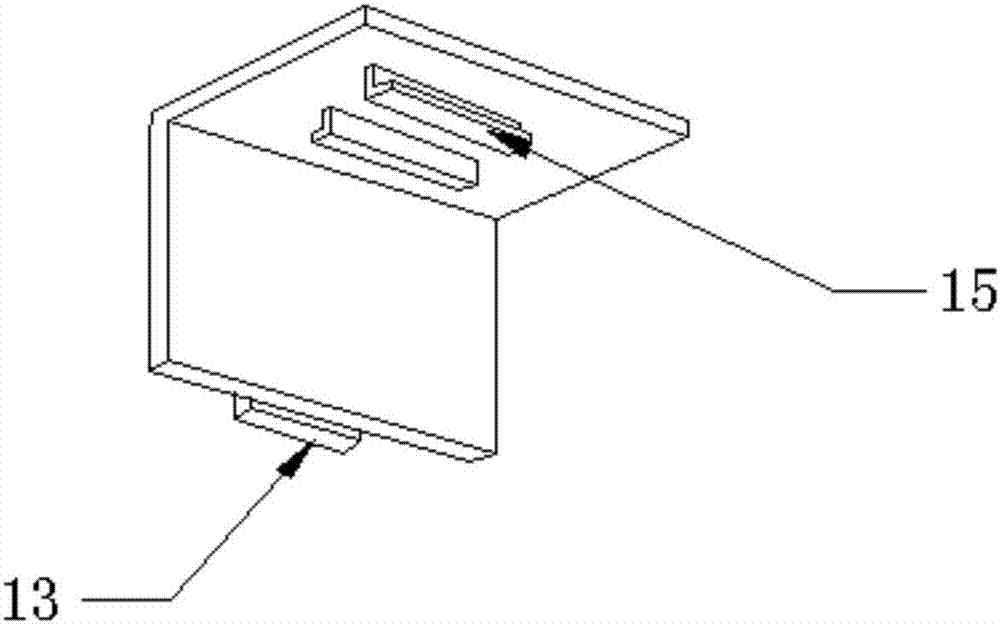

圖2為圖1安裝板的立體圖；

圖3為連接板一種實施方式的結構示意圖；

圖4為圖1實施例的使用狀態圖；

圖5為彈性卡勾的結構示意圖；

圖6為安裝板的另一種實施方式的結構示意圖；

圖7為圖6的安裝板的后視圖；

圖8為連接板的另一種實施方式的結構示意圖。

具體實施方式

下面將結合本實用新型的附圖，對本實用新型的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。基于本實用新型中的實施例，本領域普通技術人員在沒有作出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

結合圖1-2，本實施例中的窗簾安裝碼，包括安裝板1和連接板2。安裝板1包括頂板11和側板12。側板12的側邊與頂板11的側邊垂直連接，使安裝板1的橫截面呈“L”形。側板12的背部設置卡接塊13。卡接塊13與側板12背面之間形成滑槽14。在滑槽14內安裝彈性卡勾3。在頂板11的上面設置卡塊15。如圖3，連接板2的兩側設置卡槽21。連接板2的板面上開設用于連接窗簾桿6的通孔22。卡塊15卡接在卡槽21內。如圖5，彈性卡勾3包括U形卡接部31，在U形卡接部31的兩端向外延伸形成掛鉤部32。U形卡接部31夾緊于滑槽14內。U形卡接部31的開口處的尺寸小于U形卡接部31的底部的尺寸。開口處的尺寸小于底部的尺寸，使U形卡接部31能夠緊固地卡接在卡槽內。

本實施例適用于邊框上開設卡槽的窗框，如圖4，將彈性卡勾3的掛鉤部32直接卡接在卡槽里，就能夠將窗簾安裝碼固定在窗框上。即使窗框的型材厚度不一時，彈性卡勾3都能夠卡接在卡槽內，能更好的適應更寬廣的安裝條件，而且安裝牢固、簡易。

在另一種實施方式中，包括安裝板4和連接板5。如圖6-7，安裝板4包括立板41，立板41的背部設置卡接塊42，卡接塊42與立板41背面之間形成滑槽43。彈性卡勾3的U形卡接部31與滑槽43連接。如圖8，連接板5的兩側面向外設置卡塊51，板面上開設通孔52。立板41的正面設置卡槽44。卡塊51卡接在卡槽44內。在這種實施方式中，立板41的背部通過彈性卡勾3的U形卡接部31固定在窗框。窗簾通過通孔52固定在連接板5上。

以上所述，僅為本實用新型的具體實施方式，但本實用新型的保護范圍并不局限于此，任何熟悉本技術領域的技術人員在本實用新型揭露的技術范圍內，可輕易想到變化或替換，都應涵蓋在本實用新型的保護范圍之內。因此，本實用新型的保護范圍應所述以權利要求的保護范圍為準。
