本實用新型涉及休閑椅技術領域，更具體地說，它涉及一種具有清掃功能的休閑椅。

背景技術：

休閑椅,是人們平常享受閑暇時光用的椅子，這種椅子并不像餐椅和辦公椅那樣的正式，有一些個性化的設置，能夠給人們視覺和身體的雙重舒適感。

目前，由于我國對環境改善的重視，大大增加了許多公園，當然公園里也設置了很多的休閑椅，使去公園觀賞或者游玩的人們市場上可以得到很好地休息，但是由于公園的人流量較大，休閑椅的使用頻率也很大，所以休閑椅很容易變臟，或者有極少數人故意人為的弄臟休閑椅，使得其他人不能夠很方便的使用休閑椅。

這種休閑椅雖然可以在人們在疲勞時提供很好的休息，但是當休閑椅不干凈時，由于工作人員都是定時的進行清理，使得休閑椅不能夠隨時的進行清理。

技術實現要素：

本實用新型的目的是提供一種具有清掃功能的休閑椅。

本實用新型的上述技術目的是通過以下技術方案得以實現的：

一種具有清掃功能的休閑椅，包括椅背、椅座和置于椅背上間隔設置的支撐塊，椅背上靠椅座一端的支撐塊與椅座之間設置有滑動塊，滑動塊滑移轉動連接有連接桿，連接桿轉動連接有設置有貼合抵觸于椅座的刮片的清掃桿。

如此設置，使得連接桿可在支撐塊與椅座之間的滑動塊上進行轉動和滑動， 當不使用時滑動至頂端，再通過清掃桿的轉動可進行收納，不影響椅座的正常使用面積；當椅座上需要清理時，可將連接桿滑出，并轉動連接在連接桿上的清掃桿，通過清掃桿上的刮片對椅座上的不同部位進行清掃，具有結構簡單、操作方便的優點。

進一步設置：椅背上靠椅座一端的支撐塊與椅座之間設置供滑動塊滑移的滑道。

如此設置，使將滑動柱通過滑道滑移到不同的部位，從而使連接桿的轉動滑移的范圍更大，進而使清掃桿可對椅座上的更大的面積進行清掃，使清掃范圍更大，效果更好，使椅座的清掃更加方便有效。

進一步設置：滑道包括置于底座上的下滑槽和置于支撐塊上的上滑槽。

如此設置，使得滑動塊在滑道上的滑移更加順暢，使連接在滑動塊上的轉動桿的轉動也更加方便，而且同過上滑槽和下滑槽的設置可以在不使用時滑動塊可以穩定的嵌于滑道內，使滑動塊不會偏移出滑道。

進一步設置：椅座設有置于椅座側面的收納抽屜。

如此設置，使椅座在進行清掃時，將收納抽屜拉出來，便于將椅座上的垃圾和灰層等雜物清掃至收納抽屜內，可以簡單方便的收集垃圾，也不會使垃圾落于地面上，影響地面的干凈衛生。

進一步設置：收納抽屜設有把手。

如此設置，在對收納抽屜進行抽拉時更加方便省力，進一步使對座椅的清理更加便捷和干凈。

進一步設置：下滑槽兩端設置有可拆卸設置的限位塊。

如此設置，使連接桿和清掃桿收納至支撐塊和椅座之間時，通過限位塊對連接桿和清掃桿進行限位，使得連接桿和清掃桿處于收納狀態下時只會產生很小的偏移，不影響人們對具有清掃功能的休閑椅的正常使用；在收納的過程中，限位塊有效地避免了收納過度導致清掃桿移動到椅背后面的情況，從而不會造成使用上的不便。

進一步設置：刮片可拆卸設置有清潔膠條。

如此設置，進一步的加強清掃桿的清掃效果，減少椅座上垃圾的殘留，而且在清潔膠條很臟并無法造成清掃效果時，可及時進行替換，由此保證了具有清掃功能的休閑椅的清掃的效果和可持續性，并且降低了制造成本。

進一步設置：限位塊為上滑槽。

如此設置，使限位塊在對連接桿和清掃桿進行限位時減少由于兩者之間相互抵觸而對連接桿和清掃桿的損壞，使具有清掃功能的休閑椅的使用壽命更長。

通過采用上述技術方案，本實用新型相對現有技術相比具有：在椅座的兩側同時設置收納抽屜，大大增加了灰塵垃圾等的收納空間，由此可以增加工作人員定期處理收納抽屜里垃圾的周期，使工作人員對于垃圾的處理更加輕松，且使具有清掃功能的休閑椅更加環保便捷。

附圖說明

圖1為具有清掃功能的休閑椅的結構示意圖；

圖2為具有清掃功能的休閑椅滑動塊與滑槽的連接示意圖；

圖3為具有清掃功能的休閑椅背部視角的結構示意圖；

圖4為具有清掃功能的休閑椅上滑槽的結構示意圖；

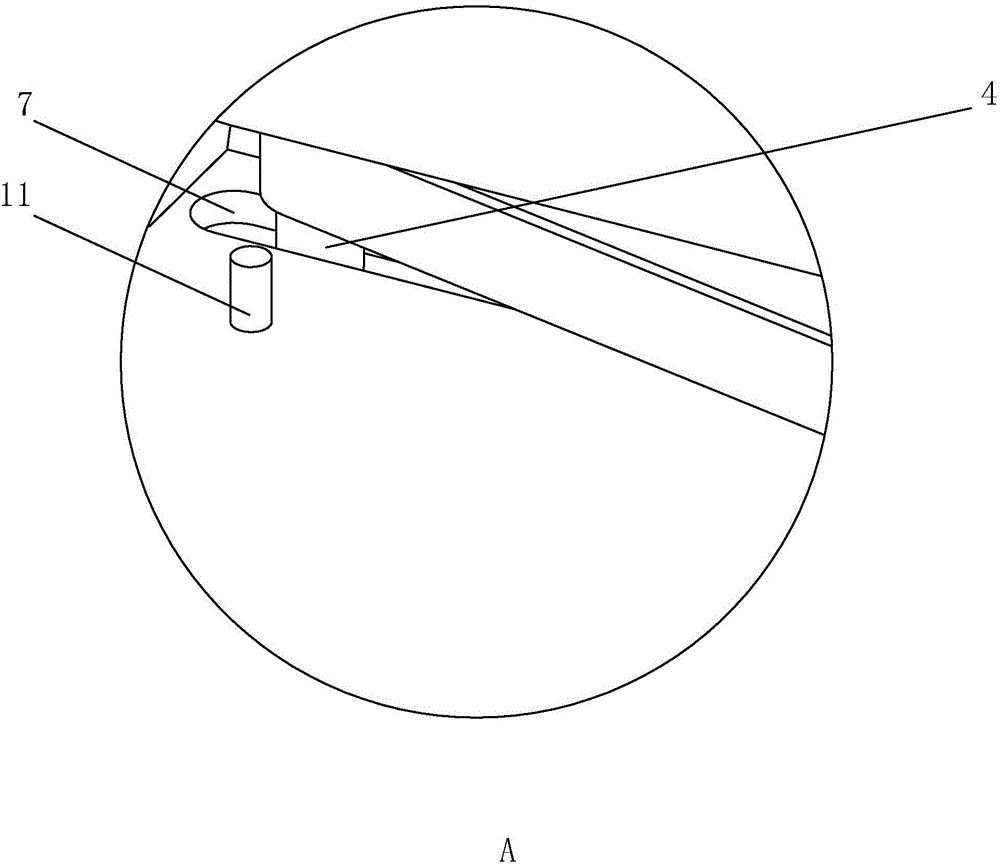

圖5為具有清掃功能的休閑椅的限位塊結構示意圖；

圖6為具有清掃功能的休閑椅的連接桿和清掃桿的移動示意圖。

圖中：1、椅背；2、椅座；3、支撐塊；4、滑動塊；5、連接桿；6、清掃桿；7、下滑槽；8、上滑槽；9、收納抽屜；10、把手；11、限位塊。

具體實施方式

以下結合附圖對本實用新型作進一步詳細說明。

實施例1：參見圖1，一種具有清掃功能的休閑椅，包括椅背1、椅座2和置于椅背1上間隔設置的支撐塊3，椅背1上靠椅座2一端的支撐塊3與椅座2之間設置有滑動塊4，滑動塊4滑移轉動連接有連接桿5，連接桿5轉動連接有設置有貼合抵觸于椅座2的刮片的清掃桿6，椅座2設有置于椅座2側面的收納抽屜9設有把手10。

優選地，刮片可拆卸設置有清潔膠條。

在使用具有清掃功能的休閑椅需要清掃時，由于連接桿5可在支撐塊3與椅座2之間的滑動塊4上進行轉動和滑動，將連接桿5滑出，并移動滑動連接在連接桿5上的清掃桿6，清掃桿6上貼合抵觸于椅座2的刮片在椅座2上掃過，進行灰塵垃圾等雜物的清掃，同時打開通過把手10抽拉出椅座2側邊的收納抽屜9，清掃桿6由背離收納抽屜9一側掃向靠近收納抽屜9一側，并將灰塵垃圾等雜物掃進收納抽屜9內進行收納，清掃完畢時，將收納抽屜9閉合，相關工作人員會定期處理掉收納抽屜9內收納的垃圾，同時連接桿5和清掃桿6通過轉動收納至支撐塊3與椅座2之間。

實施例2：參見圖2、圖4和圖5，與實施例1的不同之處在于：椅背1上靠椅座2一端的支撐塊3與椅座2之間設置供滑動塊4滑移的滑道，滑道包括置于底座上的下滑槽7和置于支撐塊3上的上滑槽8。

如圖6所示，使用時滑動塊4穩定的嵌于滑道內，滑動塊4在滑道內任意滑動，當使用清掃桿6進行椅座2的清掃時，清掃桿6由于滑動塊4的滑動具有更大更廣的清掃范圍，實施例一中由于滑動塊4固定會存在清掃桿6清掃不到的死角，而本實施例的方案將清掃范圍覆蓋至整個椅座2，沒有死角。

實施例3：參見圖5，與實施例1或?qū)嵤├?的不同之處在于：下滑槽7兩端設置有可拆卸設置的限位塊11，而且限位塊11與下滑槽7對腳線方向設置。

優選地，限位塊11為上滑槽。

當清掃桿6不使用時，由于轉動關系和滑動關系，連接桿5和清掃桿6收納至支撐塊3與底座之間，同時設置的兩限位塊11有效防止由于外力造成的連接桿5和清掃桿6移動至椅座2上，影響人們對具有清掃功能的休閑椅的正常使用。當需要使用清掃桿6時，將靠近清掃桿6一側的限位塊11取出，將清掃桿6通過轉動和連接桿5的滑移和轉動拉出至椅座2上進行清掃工作。在收納的過程中，限位塊11有效地避免了收納過度導致清掃桿6移動到椅背1后面的情況。

上述的具體實施例僅僅是對本實用新型的解釋，其并不是對本實用新型的限制，本領域技術人員在閱讀完本說明書后可以根據需要對本實施例做出沒有創造性貢獻的修改，但只要在本實用新型的權利要求范圍內都受到專利法的保護。
