本實用新型涉及生活用品技術領域，具體為一種便于晾曬的鞋架。

背景技術：

曬鞋是人們日常生活中經常遇到的事情，目前人們在洗干凈鞋子之后把鞋子晾曬在陽臺、窗戶或衣架上，這樣鞋子里的水不易濾出難以曬干，而且當風較大時，容易吹跑曬在陽臺或窗戶上的鞋子，而衣架上一次最多只能晾曬一雙鞋，當晾曬鞋子較多時，就需要很多個衣架，浪費大量的空間，且在衣架上曬鞋，鞋子之間緊挨在一起，不易通風。

技術實現要素：

本實用新型的目的在于提供一種便于晾曬的鞋架，以解決上述背景技術中提出的問題。

為實現上述目的，本實用新型提供如下技術方案：一種便于晾曬的鞋架，包括橫板，所述橫板上固定安裝有兩個滑軌，所述滑軌上滑動連接有滾輪，所述滾輪的軸心處固定連接有支架，所述支架的頂部固定連接有伸縮筒，所述伸縮筒內活動連接有伸縮桿，且伸縮桿的一側裸露在伸縮筒外，所述伸縮筒內的伸縮桿的一側固定連接有彈簧組，所述彈簧組遠離伸縮桿的一端固定連接有按鈕，所述伸縮桿的頂部固定連接有撐鞋板，所述伸縮筒的一側固定連接有螺栓，所述螺栓上活動連接有轉動桿，所述轉動桿遠離螺栓的一端固定連接有真空吸盤，所述橫板的上表面固定連接有連桿，所述連桿遠離橫板的一側貫穿扣桿的底部并延伸至扣桿外，所述扣桿外的連桿上固定連接有螺母，所述扣桿的一端活動連接有轉軸，所述轉軸固定安裝在掛鉤上，所述扣桿的內側固定連接有彈簧座，所述彈簧座遠離扣桿的一側固定連接有彈簧。

優選的，所述橫板的底部固定連接有串掛圈。

優選的，所述橫板的上表面開設有凹槽，凹槽內固定安裝有軸承，且軸承位于兩個滑軌之間，所述軸承的內圈與連桿的一端固定連接。

優選的，所述伸縮筒的一側開設有通孔，且通孔內活動套接有按鈕。

優選的，所述螺栓遠離伸縮筒的一側固定安裝有六邊形螺母。

與現有技術相比，本實用新型的有益效果是：該便于晾曬的鞋架，通過將鞋子晾曬在帶有傾斜角度的撐鞋板上，從而便于鞋子的濾水，加快曬干速度，通過扣桿、轉軸、彈簧座和彈簧之間的配合，使掛鉤緊緊扣接在扣桿上，避免鞋架被風吹跑，該便于晾曬的鞋架設置多個撐鞋板，可以一次晾曬多雙鞋子，節省空間，各撐鞋板之間通過滾輪滾動，使鞋子間的間距控制在合理范圍里，確保鞋子間有良好的通風效果，提高了效率。

附圖說明

圖1為本實用新型結構示意圖；

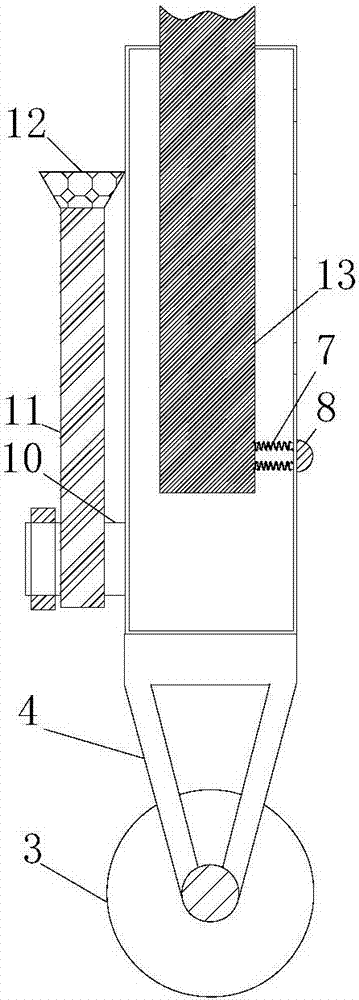

圖2本實用新型結構局部示意圖；

圖3為本實用新型結構伸縮筒側視圖；

圖4為本實用新型結構橫板俯視圖。

圖中：1橫板、2滑軌、3滾輪、4支架、5伸縮筒、6伸縮桿、7彈簧組、8按鈕、9撐鞋板、10螺栓、11轉動桿、12真空吸盤、13連桿、14扣桿、15螺母、16轉軸、17掛鉤、18彈簧座、19彈簧、20軸承、21串掛圈。

具體實施方式

下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。基于本實用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

請參閱圖1-4，本實用新型提供一種技術方案：一種便于晾曬的鞋架，包括橫板1，橫板1上固定安裝有兩個滑軌2，橫板1的底部固定連接有串掛圈21，設置串掛圈21可以連接更多的可晾曬鞋架，滑軌2上滑動連接有滾輪3，推動滾輪3使其在滑軌2上滑動，滾輪3的軸心處固定連接有支架4，支架4的頂部固定連接有伸縮筒5，通過滾輪3帶動支架4上的伸縮筒5左右移動，避免鞋子緊靠在一起，便于通風，伸縮筒5內活動連接有伸縮桿6，且伸縮桿6的一側裸露在伸縮筒5外，伸縮桿6可在伸縮筒5內自由伸縮運動，伸縮筒5內的伸縮桿6的一側固定連接有彈簧組7，彈簧組7遠離伸縮桿6的一端固定連接有按鈕8，伸縮筒5的一側開設有通孔，且通孔內活動套接有按鈕8，按下按鈕8使彈簧組7壓縮，從而使按鈕8陷入伸縮筒5內，拉動伸縮桿6使其在伸縮筒5內滑動，當按鈕8運動至伸縮筒5上的通孔位置時，彈簧組7自動將按鈕8彈開使其裸露至伸縮筒5外部，從而固定了伸縮桿6的位置并調節了伸縮桿6的長度，以晾曬不同高度的鞋子，伸縮桿6的頂部固定連接有撐鞋板9，撐鞋板9支撐鞋子，方便晾曬，伸縮筒5的一側固定連接有螺栓10，螺栓10上活動連接有轉動桿11，螺栓10遠離伸縮筒5的一側固定安裝有六邊形螺母，轉動桿11遠離螺栓10的一端固定連接有真空吸盤12，通過轉動轉動桿11，使真空壓盤12吸附在橫板1上，固定滾輪3的位置，防止滾輪3左右晃動，晾曬完畢后，轉動轉動桿11使其收放至伸縮筒5筒壁上，橫板1的上表面固定連接有連桿13，橫板1的頂部開設有凹槽，凹槽內固定安裝有軸承20，且軸承20位于兩個滑軌2之間，軸承20的內圈與連桿13的一端固定連接，橫板1可通過軸承20繞連桿13轉動，方便取放鞋子，連桿13遠離橫板1的一側貫穿扣桿14的底部并延伸至扣桿14外，扣桿14外的連桿13上固定連接有螺母15，扣桿14的一端活動連接有轉軸16，轉軸16固定安裝在掛鉤17上，扣桿14的內側固定連接有彈簧座18，彈簧座18遠離扣桿14的一側固定連接有彈簧19，按壓扣桿14，使扣桿14的一端離開掛鉤17，從而方便將掛鉤17掛在窗臺或晾臺上進行晾曬，松開扣桿14，彈簧19自動彈開，使扣桿14與掛鉤17閉合，防止被風刮跑。

工作原理：該便于晾曬的鞋架，通過推動滾輪3帶動伸縮筒5左右移動，使被晾曬的鞋子保持適當的通風距離，轉動轉動桿11，使真空吸盤12吸附在橫板1上，使滾輪3被固定，通過拉動伸縮桿6，以滿足對不同高度的鞋子的晾曬，按壓扣桿14，使掛鉤17掛靠在窗戶或晾臺上，松開扣桿14，彈簧19自動復位，使扣桿14與掛鉤17閉合。

盡管已經示出和描述了本實用新型的實施例，對于本領域的普通技術人員而言，可以理解在不脫離本實用新型的原理和精神的情況下可以對這些實施例進行多種變化、修改、替換和變型，本實用新型的范圍由所附權利要求及其等同物限定。
