本實用新型涉及一種掛鉤，更具體地說，它涉及一種門后掛鉤。

背景技術：

生活中，擺放衣物或圍巾帽子的裝置必不可少，常用的有落地衣帽架，吸盤式或雙面膠式掛鉤等，門后掛鉤作為一種新型掛鉤，節省空間的同時固定方便，在市場上很受歡迎。

目前，市場上的公開號為CN102973111A的中國專利公開了一種門后掛鉤，它包括門板鉤，連桿和掛鉤，門板鉤有兩個，各焊接一個掛鉤，通過連桿將其連接成一個整體，連桿上還可焊接數個掛鉤。這種門后掛鉤在使用時，掛鉤的長度固定，當衣物較大較重時，掛鉤與衣物的接觸面積小，衣物在掛鉤上容易滑落，影響了門后掛鉤的正常使用。

技術實現要素：

針對現有技術存在的不足，本實用新型的目的在于提供一種掛鉤長度可調節的門后掛鉤。

為實現上述目的，本實用新型提供了如下技術方案：一種門后掛鉤，包括多個并列設置的門板鉤、固定各個門板鉤的連接桿、固定在連接桿上的掛鉤，所述掛鉤的外端延伸出一加長塊，所述加長塊與掛鉤螺紋連接。

衣物掛放在掛鉤上，當衣物較大時，可以通過加長塊增加掛鉤長度，增加掛鉤與衣物的接觸面積，避免衣物滑落；螺紋連接方便使用者根據需要選擇是否增加加長塊，使門后掛鉤的使用具有多樣性。

本實用新型進一步設置為：所述掛鉤的端面設置有第一螺紋孔，所述加長塊朝向掛鉤的一端端部設置有與第一螺紋孔配合的第一外螺紋。

當使用者不需要加長塊時，掛鉤朝衣物面為螺紋孔，避免突出的外螺紋結構劃傷衣物。

本實用新型進一步設置為：還包括一沿加長塊的徑向并朝向掛鉤上部凸起的限位塊，所述限位塊與加長塊螺紋連接。

限位塊凸起，增加了衣物與掛鉤間的阻力，能有效防止衣物滑落。限位塊通過螺紋連接方式可拆卸的安裝在加長塊上，當限位塊損壞時方便進行單獨更換。

本實用新型進一步設置為：所述限位塊朝向加長塊的一端端部設置有第二外螺紋，所述加長塊朝向限位塊的一端端部設置有與第二外螺紋配合的第二螺紋孔。

本實用新型進一步設置為：所述第二外螺紋與第一螺紋孔適配。

限位塊與固定塊螺紋配合，當使用者不使用加長塊時，也能將限位塊裝在固定塊上，避免衣物滑落。同時也能根據需要加多個加長塊，兩個加長塊之間螺紋配合。

本實用新型進一步設置為：所述限位塊背向掛鉤一端設有第三螺紋孔，所述第三螺紋孔與第一外螺紋適配。

限位塊上的第三螺紋孔方便使用者在限位塊外增加加長塊，可以進一步增長掛鉤的長度；限位塊、加長塊、掛鉤間相互螺紋配合，能自由組合安裝順序，使門后掛鉤的使用更多樣化，同時部件的通用性也便于掛鉤的制造，在部件損壞時能單獨進行更換，增加門后掛鉤的使用壽命。

本實用新型進一步設置為：所述連接桿包括與門板鉤連接的第一橫桿、第二橫桿，所述第一橫桿與第二橫桿通過若干個支撐塊連接，所述掛鉤與支撐塊連接。

通過兩個橫桿，分散掛鉤組件的壓力，增加門后掛鉤的結構強度；增加支撐塊也能增加掛鉤組件的個數，使掛鉤上能掛放更多衣物。

本實用新型進一步設置為：所述支撐塊兩端分別與第一橫桿和第二橫桿連接，所述支撐塊中部朝向掛鉤組件凸起。

支撐部中部凸起，具有緩沖保護效果，將門開合時的沖力分散至第一橫桿和第二橫桿，增加門后掛鉤的使用壽命。

本實用新型進一步設置為：所述門板鉤與門連接處的外表面設有防滑墊。

防滑墊使門后掛鉤與門連接時，不會打滑，避免開關門時門后掛鉤的滑動，同時也能起到減震保護作用，避免對門產生磨損。

通過采用上述技術方案，本實用新型具有以下有益效果：掛鉤長度可調節、能自由組合掛鉤結構、門后掛鉤結構牢固。

與現有技術相比，本實用新型的優點在于：掛鉤長度可調節、掛鉤與衣物接觸面積大。

附圖說明

圖1為實施例1中門后掛鉤的立體視圖；

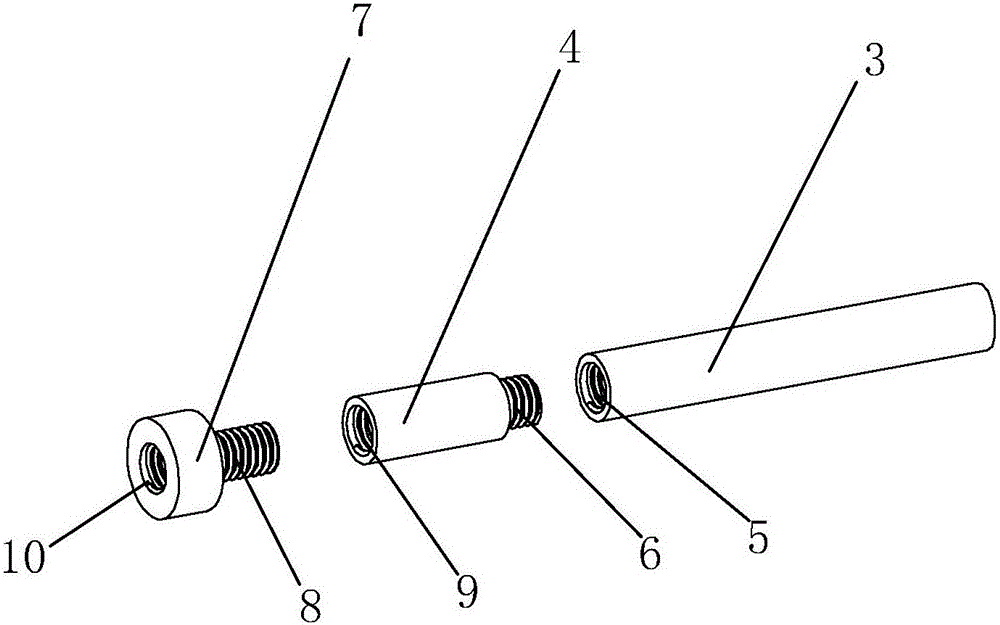

圖2為實施例1中掛鉤、加長塊和限位塊的爆炸圖；

圖3為實施例1中門后掛鉤的側視圖；

圖4為實施例2中門后掛鉤的側視圖；

圖5為實施例3中門后掛鉤的側視圖。

附圖標記：1、門板鉤；2、連接桿；3、掛鉤；4、加長塊；5、第一螺紋孔；6、第一外螺紋；7、限位塊；8、第二外螺紋；9、第二螺紋孔；10、第三螺紋孔；11、第一橫桿；12、第二橫桿；13、支撐塊；14、防滑墊。

具體實施方式

以下結合附圖對本實用新型作進一步詳細說明。

實施例1：一種門后掛鉤，如圖1和圖2，包括L形的門板鉤1、設置在門板鉤1底部的連接桿2、固定在連接桿2上的掛鉤3。連接桿2包括與門板鉤1連接的第一橫桿11、第二橫桿12、兩端分別與第一橫桿11和第二橫桿12連接的支撐塊13，支撐塊13中部朝向掛鉤3組件突起呈V形。

支撐塊13通過凸起的V形結構將衣物的壓力和門開合時的沖力分散到第一橫桿11和第二橫桿12，增加門后掛鉤的使用壽命。

連桿組件上設有三個支撐塊13，支撐塊13中部與掛鉤3連接，掛鉤3的外端延伸出一加長塊4，加長塊4外連有沿加長塊4的徑向并朝向掛鉤3上部凸起的限位塊7，掛鉤3與加長塊4形成光滑的圓柱體。加長塊4加長了掛鉤3的長度，增加了門后掛鉤與衣物間的接觸面積，能掛放大件的衣物。限位塊7沿加長塊4徑向凸起，有效防止掛放的衣物滑落。

如圖2，掛鉤3的端面設置有第一螺紋孔5，加長塊4朝向掛鉤3的一端端部設置有與第一螺紋孔5配合的第一外螺紋6。限位塊7朝向加長塊4的一端端部設置有第二外螺紋8，加長塊4朝向限位塊7的一端端部設置有與第二外螺紋8配合的第二螺紋孔9。所述限位塊7背向掛鉤3一端設有第三螺紋孔10。第一螺紋孔5、第二螺紋孔9、第三螺紋孔10、第一外螺紋6、第二外螺紋8間相互配合。

螺紋連接方式方便使用者對門后掛鉤進行組裝和拆卸，掛鉤3朝外的端面為內螺紋，避免外螺紋上的鋒利處對衣物產生磨損。

如圖1，門板鉤1與門連接處的外表面設有防滑墊14，門板鉤1掛放在門上，防滑墊14對門板鉤1與門之間具有寬度補償作用，同時當門開合時，防滑墊14能防止門后掛鉤在門上滑動，避免門后掛鉤對門產生磨損。

實施例2：一種門后掛鉤，如圖3所示，其與實施例1不同之處在于，掛鉤3外依次螺紋連接有限位塊7、加長塊4、限位塊7，設置的兩個限位塊7，方便使用者掛放領帶、雨傘等小件衣物，實現門后掛鉤的多功能化。掛鉤3組件間的螺紋大小相互配合，使用者也可以根據需要自由組合掛鉤3、加長塊4和限位塊7的位置。

實施例3：一種門后掛鉤，如圖4所示，其與實施例1不同之處在于，掛鉤3外螺紋連接有一個限位塊7，當使用者不需要加長塊4或門后空間不足時，可以在掛鉤3外只放置一個限位塊7，防止衣物滑落。

以上所述僅是本實用新型的優選實施方式，本實用新型的保護范圍并不僅局限于上述實施例，凡屬于本實用新型思路下的技術方案均屬于本實用新型的保護范圍。應當指出，對于本技術領域的普通技術人員來說，在不脫離本實用新型原理前提下的若干改進和潤飾，這些改進和潤飾也應視為本實用新型的保護范圍。
