本實用新型涉及一種市政辦公桌，具體是一種新型可調節高度式辦公桌。

背景技術：

辦公桌作為市政辦公中常使用的設施，種類有很多，盡管辦公桌的使用率很高，但是在如今的辦公桌設計方面仍然有較多不足之處，其功能單一，移動不方便，不能夠自由調節辦公桌的高度，使其使用范圍更廣泛，而且其設計不夠人性化，桌角缺少保護層，容易刮傷使用者。

技術實現要素：

本實用新型的目的在于提供一種新型可調節高度式辦公桌，以解決上述背景技術中提出的問題。

為實現上述目的，本實用新型提供如下技術方案：

一種新型可調節高度式辦公桌，包括桌體裝置和支撐裝置；所述桌體裝置包括彈性橡膠條、桌面板、掛鉤連接架、繩索、掛環、掛鉤、直角固定塊、抽屜支架、把手、抽屜盒、凸出連接塊和凹陷滑槽；所述凸出連接塊固定設置在桌面板的邊角上面；所述彈性橡膠條設置在凸出連接塊的上面，彈性橡膠條上設置有凹陷滑槽，彈性橡膠條通過凹陷滑槽設置在桌面板的邊角上；所述掛鉤連接架固定設置在桌面板的左側下面上；所述掛鉤上固定設置有掛環；所述繩索的一端設置在掛環的上面，另一端設置在掛鉤連接架的上面；所述抽屜支架固定設置在桌面板的下面，在抽屜支架的兩側固定設置有直角固定塊；所述抽屜盒設置在抽屜支架內，在抽屜盒上固定設置有把手；所述支撐裝置包括連接塊、轉向連接柱、轉向架、膠輪制動器、膠輪軸承、膠輪、升降支柱、支撐套管、旋緊螺栓、液壓升降器和地腳；所述升降支柱固定設置在桌面板下面的四個拐角；所述支撐套管設置在升降支柱的下面；所述旋緊螺栓設置在支撐套管的側面上；所述連接塊固定設置在支撐套管的下面；所述液壓升降器固定設置在連接塊的下面，在液壓升降器的下面固定設置有地腳；所述轉向連接柱設置在連接塊的下面；所述轉向架設置在轉向連接柱的下面；所述膠輪制動器設置在膠輪的上面。

作為本實用新型進一步的方案：所述掛鉤通過繩索設置在桌面板的下面。

作為本實用新型進一步的方案：所述支撐套管的內徑要大于升降支柱的外徑。

作為本實用新型再進一步的方案：所述膠輪通過膠輪連接軸和轉向架相連接。

與現有技術相比，本實用新型的有益效果是：

本實用新型裝置通過旋緊螺栓能夠改變升降支柱的高度，使辦公桌的高度改變，適用范圍更廣；當需要自由移動辦公桌的時候，將液壓升降器收縮，使地腳和地面分離，推動膠輪，能夠輕松地移動辦公桌，當到達目的位置的時候，將液壓升降器升長，使地腳和地面接觸，能夠支撐固定辦公桌；在桌面板的邊角上設置有彈性橡膠條，能夠防止使用者碰撞到邊角而受傷，有效保證了人們的安全。

附圖說明

圖1為新型可調節高度式辦公桌的結構示意圖。

圖2為新型可調節高度式辦公桌中彈性橡膠條的結構示意圖。

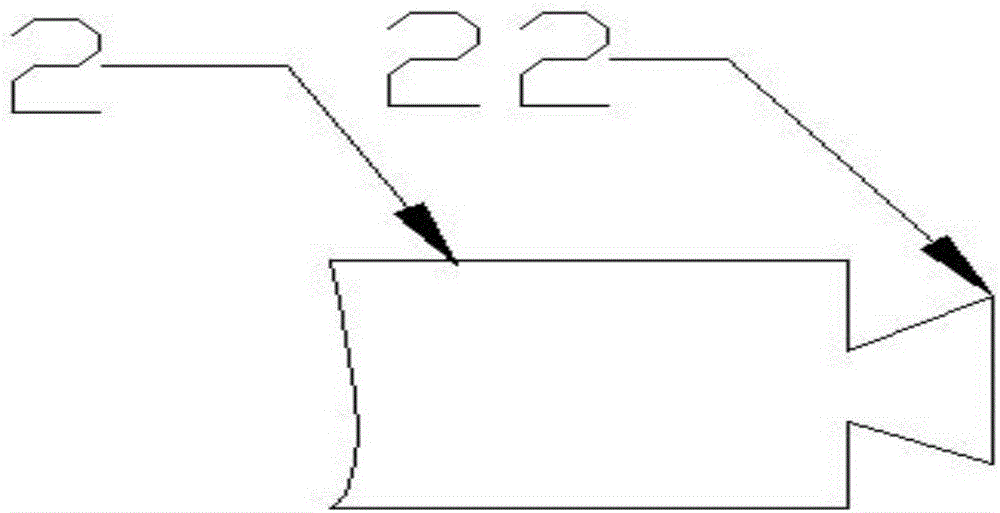

圖3為新型可調節高度式辦公桌中桌面板邊角的結構示意圖。

圖中：1-彈性橡膠條，2-桌面板，3-掛鉤連接架，4-繩索，5-掛環，6-掛鉤，7-連接塊，8-轉向連接柱，9-轉向架，10-膠輪制動器，11-膠輪軸承，12-膠輪，13-升降支柱，14-直角固定塊，15-抽屜支架，16-把手，17-抽屜盒，18-支撐套管，19-旋緊螺栓，20-液壓升降器，21-地腳，22-凸出連接塊，23-凹陷滑槽。

具體實施方式

下面結合具體實施方式對本專利的技術方案作進一步詳細地說明。

請參閱圖1-3，一種新型可調節高度式辦公桌，包括桌體裝置和支撐裝置；所述桌體裝置包括彈性橡膠條1、桌面板2、掛鉤連接架3、繩索4、掛環5、掛鉤6、直角固定塊14、抽屜支架15、把手16、抽屜盒17、凸出連接塊22和凹陷滑槽23；所述凸出連接塊22固定設置在桌面板2的邊角上面；所述彈性橡膠條1設置在凸出連接塊22的上面，彈性橡膠條1上設置有凹陷滑槽23，彈性橡膠條1通過凹陷滑槽23設置在桌面板2的邊角上，具有防止桌角刮傷人的功能；所述掛鉤連接架3固定設置在桌面板2的左側下面上；所述掛鉤6上固定設置有掛環5；所述繩索4的一端設置在掛環5的上面，另一端設置在掛鉤連接架3的上面，掛鉤5通過繩索4設置在桌面板2的下面，具有懸掛背包的功能；所述抽屜支架15固定設置在桌面板2的下面，在抽屜支架15的兩側固定設置有直角固定塊14，具有加固的功能；所述抽屜盒17設置在抽屜支架15內，在抽屜盒17上固定設置有把手16，具有方便推拉抽屜盒17的功能；所述支撐裝置包括連接塊7、轉向連接柱8、轉向架9、膠輪制動器10、膠輪軸承11、膠輪12、升降支柱13、支撐套管18、旋緊螺栓19、液壓升降器20和地腳21；所述升降支柱13固定設置在桌面板2下面的四個拐角；所述支撐套管18設置在升降支柱13的下面，支撐套管18的內徑要大于升降支柱13的外徑，升降支柱13能夠在支撐套管18上升降；所述旋緊螺栓19設置在支撐套管18的側面上，具有控制固定升降支柱13的功能；所述連接塊7固定設置在支撐套管18的下面；所述液壓升降器20固定設置在連接塊7的下面，在液壓升降器20的下面固定設置有地腳21，當桌子到達需要的位置時，液壓升降器20伸長，具有支撐固定桌子的功能；所述轉向連接柱8設置在連接塊7的下面；所述轉向架9設置在轉向連接柱8的下面；所述膠輪12通過膠輪連接軸11和轉向架9相連接，能夠使辦公桌具有隨意移動的功能；所述膠輪制動器10設置在膠輪12的上面，具有制動功能。

上面對本專利的較佳實施方式作了詳細說明，但是本專利并不限于上述實施方式，在本領域的普通技術人員所具備的知識范圍內，還可以在不脫離本專利宗旨的前提下做出各種變化。
