本實用新型涉及飲水機設備技術領域，尤其涉及一種便攜式迷你飲水機。

背景技術：

隨著經濟社會的發展，人們越來越注重生活的品質，尤其體現在飲食等方面上，飲水機的應用也越來越廣泛。但目前的飲水機通常是加裝桶裝水，進行加熱保溫等操作，然后進行供水的設備，體積較大，不便于搬運。而人們對生活品質的追求同樣體現在出差辦公或外出游樂上，在此過程中有時不便于獲取優質的飲用水。因此，需求一種能夠便于攜帶和應用的迷你型飲水機，用以克服上述存在的缺陷。

技術實現要素：

針對現有技術中存在的上述問題，現提供一種旨在能夠便于攜帶和應用的迷你型飲水機，用以克服上述存在的缺陷。

具體技術方案如下：

一種便攜式迷你飲水機，包括箱體、裝飾濾芯瓶、伸縮桿組件、出水管、以及出水嘴；

其中，箱體的內部具有用以容置飲用水的空腔，箱體的上端面向內開設有一凹口，且凹口的底面上具有與空腔相連通的開口；

裝飾濾芯瓶的下部由開口伸入空腔內，裝飾濾芯瓶的上部安裝于凹口中；

伸縮桿組件可水平滑動的安裝于凹口內，且伸縮桿組件位于裝飾濾芯瓶的上部和凹口的底面之間，凹口的一側敞口，用以滑動伸出伸縮桿組件的一端；

出水管安裝于伸縮桿組件的內部，且出水管的一端伸入裝飾濾芯瓶中，另一端向下連接有出水嘴，并且，出水嘴向下透出伸縮桿組件的下端面。

在本實用新型提供的便攜式迷你飲水機中，還具有這樣的特征，伸縮桿組件整體呈橫置的“冂”字形結構，且呈“冂”字形結構的伸縮桿組件的兩個支腳端均向外形成有兩個滑塊，于凹口的底面上兩側均開設有與滑塊相配的滑槽。

在本實用新型提供的便攜式迷你飲水機中，還具有這樣的特征，伸縮桿組件由伸縮桿上蓋和伸縮桿下蓋上下相拼接構成，且于伸縮桿上蓋的內部形成有用以容置出水管的腔體；

伸縮桿上蓋呈“冂”字形結構，且滑塊位于呈“冂”字形結構的伸縮桿上蓋的兩個支腳端。

在本實用新型提供的便攜式迷你飲水機中，還具有這樣的特征，伸縮桿下蓋呈“冂”字形板狀結構，且伸縮桿下蓋上縱向貫穿設置有用以穿設吹水嘴的通孔。

在本實用新型提供的便攜式迷你飲水機中，還具有這樣的特征，裝飾濾芯瓶中容置有單級過濾濾芯。

在本實用新型提供的便攜式迷你飲水機中，還具有這樣的特征，于裝飾濾芯瓶的上部內具有一容置腔，用以臨時儲存經單級過濾濾芯過濾后的飲用水。

在本實用新型提供的便攜式迷你飲水機中，還具有這樣的特征，于裝飾濾芯瓶的上部的上端面設置有可拆卸的箱體上蓋，用以遮蔽容置腔。

在本實用新型提供的便攜式迷你飲水機中，還具有這樣的特征，箱體內還設有電動送水裝置，用以帶動箱體內的飲用水依次沿裝飾濾芯瓶、出水管、以及出水嘴的方向流動。

在本實用新型提供的便攜式迷你飲水機中，還具有這樣的特征，滑槽水平設置。

上述技術方案的有益效果在于：

(1)便攜式迷你飲水機包括箱體、裝飾濾芯瓶、伸縮桿組件、出水管、以及出水嘴，出水管和出水嘴安裝于伸縮桿組件內，伸縮桿組件可滑動伸出凹口的一側，使得飲水機的儲水和出水的結構可方便的變化，且結構簡潔，可將飲水機的整體結構縮小至便攜式的尺寸，便于外出攜帶和應用；

(2)伸縮桿組件整體呈橫置的“冂”字形結構，且伸縮桿組件上的兩個滑塊與凹口的底面上的滑槽共同形成滑軌結構，使得伸縮桿組件能夠方便的沿滑槽水平滑出凹口外，并擴大了出水范圍；

(3)裝飾濾芯瓶中容置有單級過濾濾芯，使得飲用水更加健康。

附圖說明

圖1為本實用新型的一種便攜式迷你飲水機的實施例的立體圖；

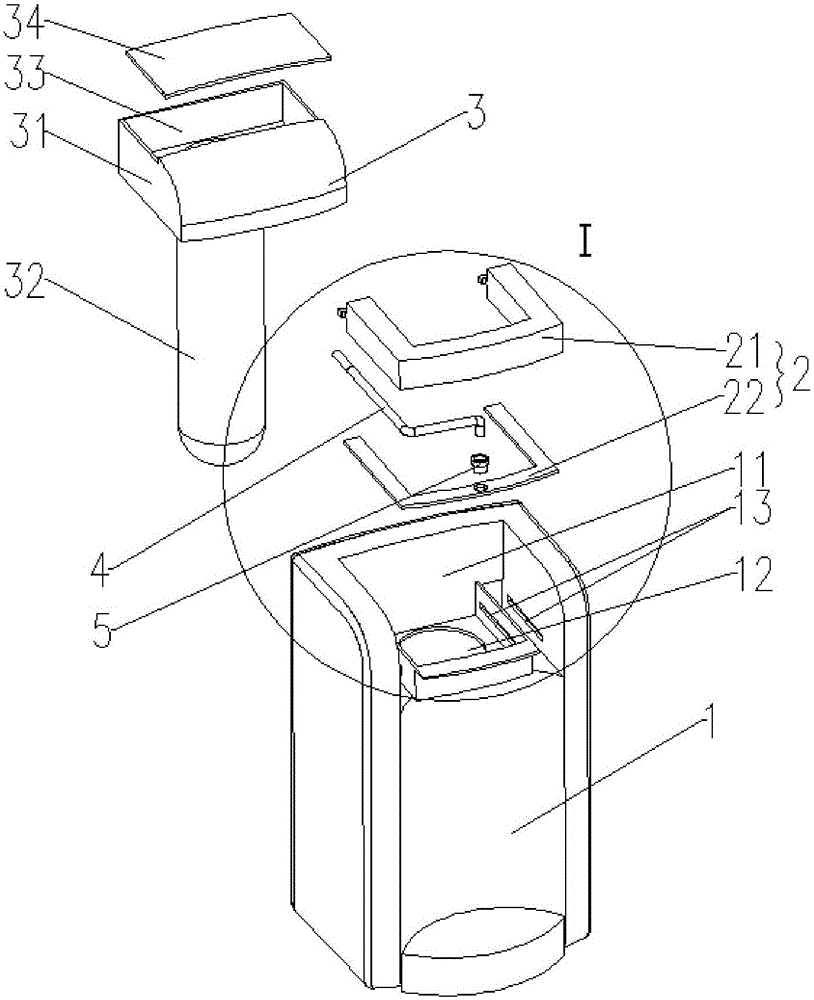

圖2為本實用新型的一種便攜式迷你飲水機的實施例的爆炸圖；

圖3為圖2中I部的局部放大圖；

圖4為本實用新型的一種便攜式迷你飲水機的實施例的使用狀態立體圖。

具體實施方式

為了使本實用新型實現的技術手段、創作特征、達成目的與功效易于明白了解，以下實施例結合附圖1至4對本實用新型提供的便攜式迷你飲水機作具體闡述。

以下，將會參照附圖描述本實用新型的實施方式。在實施方式中，相同構造的部分使用相同的附圖標記并且省略描述。

圖1為一種便攜式迷你飲水機的實施例的立體圖，圖2為一種便攜式迷你飲水機的實施例的爆炸圖，圖3為圖2中I部的局部放大圖，圖4為一種便攜式迷你飲水機的實施例的使用狀態立體圖。如圖1至圖4中所示，本實用新型提供的便攜式迷你飲水機包括箱體1、裝飾濾芯瓶3、伸縮桿組件2、出水管4、以及出水嘴5。

其中，箱體1的內部具有用以容置飲用水的空腔，箱體1的上端面向內開設有一凹口11，且凹口11的底面具有與空腔相連通的開口12，裝飾濾芯瓶3的下部32由開口12伸入空腔內，裝飾濾芯瓶3的上部34安裝于凹口11中；伸縮桿組件2可水平滑動的安裝于凹口11內，且伸縮桿組件2位于裝飾濾芯瓶3的上部34和凹口11的底面之間，凹口11的一側敞口，用以滑動伸出伸縮桿組件2的一端；出水管4安裝于伸縮桿組件2的內部，且出水管4的一端伸入裝飾濾芯瓶3中，用以獲取經裝飾濾芯瓶3過濾后的飲用水，另一端向下連接有出水嘴5；并且，出水嘴5向下透出伸縮桿組件2的下端面，用以在伸縮桿組件2水平滑出凹口11后出水。

在上述技術方案中，便攜式迷你飲水機包括箱體1、裝飾濾芯瓶3、伸縮桿組件2、出水管4、以及出水嘴5，出水管4和出水嘴5安裝于伸縮桿組件2內，伸縮桿組件2可滑動伸出凹口11的一側，使得飲水機的儲水和出水的結構可方便的變化，且結構簡潔，可將飲水機的整體結構縮小至便攜式的尺寸，便于外出攜帶和應用。

在一種優選的實施方式中，具體如圖3中所示，伸縮桿組件2整體呈橫置的“冂”字形結構，且“冂”字形結構的兩個支腳端均向外形成有兩個滑塊23，于凹口11的底面上兩側均開設有與滑塊23相配的滑槽13，滑塊23和滑槽13共同形成滑軌結構。此外，滑槽13水平設置，使得伸縮桿組件2能夠沿滑槽13水平滑出凹口11外。

作為進一步的優選實施方式中，伸縮桿組件2由伸縮桿上蓋21和伸縮桿下蓋22上下相拼接構成，且于伸縮桿上蓋21的內部形成有用以容置出水管4的腔體；伸縮桿上蓋21呈“冂”字形結構，且上述的滑塊23位于伸縮桿上蓋21的兩個支腳端。進一步的，伸縮桿下蓋22呈“冂”字形板狀結構，且伸縮桿下蓋22上縱向貫穿設置有用以穿設吹水嘴的通孔24。

在一種優選的實施方式中，裝飾濾芯瓶3中容置有單級過濾濾芯，用以過濾飲用水。進一步的，箱體1內還設有電動送水裝置(圖中未示出)，用以帶動箱體1內的飲用水依次沿裝飾濾芯瓶3、出水管4、以及出水嘴5的方向流動。

作為進一步的優選實施方式，具體如圖2中所示，于裝飾濾芯瓶3的上部34內具有一容置腔33，用以臨時儲存經單級過濾濾芯過濾后的飲用水。進一步的，于裝飾濾芯瓶3的上部34的上端面設置有可拆卸的箱體上蓋34，用以可拆卸的遮蔽容置腔33，從而便于檢修維護。

值得指出的是，上述的開口12呈與裝飾濾芯瓶3的下部32相配的圓形，通孔24呈與出水嘴5的下端相配的圓形。出水嘴5固定于伸縮桿下蓋22中，出水管4連接出水嘴5，伸縮桿上蓋21與伸縮桿下蓋22相拼接固定。此外，在箱體1內部還可設置加熱組件、保溫組件、電池組件等通用器件結構，使得箱體內具有加熱保溫等功能，但不局限于此。

在上述技術方案中，伸縮桿組件2整體呈橫置的“冂”字形結構，且伸縮桿組件2上的兩個滑塊23與凹口11的底面上的滑槽13共同形成滑軌結構，使得伸縮桿組件2能夠方便的沿滑槽13水平滑出凹口11外，并擴大了出水范圍；裝飾濾芯瓶3中容置有單級過濾濾芯，使得飲用水更加健康。

以上所述僅為本實用新型的較佳實施例，對本實用新型而言僅僅是說明性的，而非限制性的。本專業技術人員理解，在本實用新型權利要求所限定的精神和范圍內可對其進行許多改變，修改，甚至等效，但都將落入本實用新型的保護范圍內。
