本實用新型涉及一種專用桌子，具體涉及一種用于自助錄制微視頻課程的專用桌。

背景技術：

目前，各類教育機構需要經常性錄制各類微課、慕課或者教學課件等等，錄制過程需要較多器材，過程復雜，需要進行優化改進集成設計，提供一種自助錄制微視頻課程的專用桌，可以滿足教師錄制復雜的各類微課、慕課或者教學課件需要。

技術實現要素：

本實用新型的目的是提供一種用于自助錄制微視頻課程的專用桌，方便錄制各類微課、慕課或者教學課件等。

為解決上述技術問題,本實用新型提供的技術方案是：

一種用于自助錄制微視頻課程的專用桌，包括桌子本體，在桌子本體上設置有兩個可伸縮的拾音話筒、一個用于提示錄制者的字幕顯示器、兩組配液晶顯示器的電腦、一組錄制存儲服務器、一個錄制控制按鈕組合面板和一個攝像頭；所述的桌子本體包括上平面區、下平面區和中間連接的斜面區；所述的上平面區設置有字幕顯示器基座，所述的上平面區上設有橫向的滑軌，所述的字幕顯示器基座能夠在滑軌上滑動；所述的斜面區內嵌兩塊液晶電腦顯示屏，兩塊液晶電腦顯示屏之間設有一個攝像頭安裝基座，斜面區左右兩側各設有一個開孔，用于安放可伸縮的拾音話筒；所述的下平面區內設有三處凹槽，分別放置兩個鍵盤和一個錄制控制按鈕組合面板；所述的桌子本體底座包括兩個電腦主機柜和空腔區。

所述的字幕顯示器基座底部設有滑塊，所述的滑塊上部連接轉盤，所述的轉盤可調節字幕顯示器左右轉動角度。

所述的字幕顯示器基座的轉盤上部連接支撐座，所述支撐座包括前夾板、后支撐板和底部的橫向轉軸，所述的支撐座可沿橫向轉軸轉動。

所述的桌子本體兩側設有導向槽，在兩個導向槽之間設有桌子外罩，所述的外罩通過滾筒卷繞，所述滾筒兩端通過安裝塊固定在導向槽兩端。

所述的滾筒設于上平面區頂端。

所述的導向槽內設有滑槽，滑槽開口朝向桌面中部。

所述的電腦主機柜可在桌子本體底座內左右滑動，調節空腔區的位置。

所述的配液晶顯示器的電腦包括電腦主機、鍵盤、鼠標、21英寸液晶顯示器。

所述的斜面區傾斜38度。

可以使用蘋果ipad作為提示錄制者的字幕顯示器。

本自助錄制微視頻課程的專用桌設置兩套電腦，可以分別提供兩路不同的ppt播放信號，通過錄制控制按鈕，可以將ppt錄制信號直接切換，錄制到微課內容中。在錄制微課的過程中，也經常需要一路提供ppt播放信號，另一路提供視頻播放信號，然后合成組合在一起，本實用新型實現兩套電腦信號接入錄制，這樣更有利于錄制人員無縫切換。

本實用新型將有線拾音話筒設置在專用桌的兩邊，提供可伸縮功能，通過有線的方式保證聲音錄制的保真性，同時可伸縮桿也能靠近錄制者嘴部。提示錄制者的字幕顯示器一個，安裝在專用桌的前方，方便提示錄制。錄制控制按鈕組合安裝在兩塊電腦屏幕的下方，更方便錄制者摁鍵錄制。兩塊屏幕中間為攝像頭，可以拍攝錄制者本身，通過錄制控制按鈕組合，將錄制者本身的畫面，切入到視頻中。通過使用本實用新型的自助錄制微視頻課程的專用桌，能滿足多屏PPT錄制切換、視頻嵌入PPT錄制切換，聲源的多通道輸入。

字幕顯示器基座底部的滑塊可沿著上平面區的滑軌左右滑動，還可以通過轉盤、橫向轉軸進行左右、縱向轉動，調節方位及角度。桌子本體兩側設有導向槽，在兩個導向槽之間設有桌子外罩，不使用時，沿導向槽將滾筒卷繞的桌子外罩拉出，可起到防塵的作用。

附圖說明

圖1：本實用新型的用于自助錄制微視頻課程的專用桌的結構示意圖。

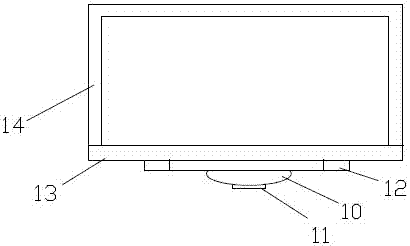

圖2：字幕顯示器基座的結構示意圖。

具體實施方式

下面結合具體實施例對本實用新型作進一步說明。

一種用于自助錄制微視頻課程的專用桌，包括桌子本體1，在桌子本體上設置有兩個可伸縮的拾音話筒2、一個用于提示錄制者的字幕顯示器3、兩組配液晶顯示器的電腦、一組錄制存儲服務器、一個錄制控制按鈕組合面板4和一個攝像頭5。所述的配液晶顯示器的電腦包括電腦主機、鍵盤、鼠標、21英寸液晶顯示器。

所述的桌子本體包括上平面區6、下平面區7和中間連接的斜面區8，所述的斜面區傾斜38度。

所述的上平面區設置有字幕顯示器基座，所述的上平面區上設有橫向的滑軌9，所述的字幕顯示器基座能夠在滑軌9上滑動，所述的字幕顯示器基座底部設有滑塊11，所述的滑塊上部連接轉盤10，所述的轉盤可調節字幕顯示器左右轉動角度。所述的字幕顯示器基座的轉盤上部連接支撐座，所述支撐座包括前夾板13、后支撐板14和底部的橫向轉軸12，所述的支撐座可沿橫向轉軸轉動。

所述的斜面區內嵌兩塊液晶電腦顯示屏，兩塊液晶電腦顯示屏之間設有一個攝像頭安裝基座，斜面區左右兩側各設有一個開孔，用于安放可伸縮的拾音話筒；所述的下平面區內設有三處凹槽，分別放置兩個鍵盤15和一個錄制控制按鈕組合面板4；所述的桌子本體底座包括兩個電腦主機柜16和用于放腿的空腔區17。所述的電腦主機柜16可在桌子本體底座內左右滑動，調節空腔區17的位置。

所述的桌子本體兩側設有導向槽18，在兩個導向槽之間設有桌子外罩，所述的外罩通過滾筒19卷繞，所述滾筒兩端通過安裝塊20固定在導向槽兩端。所述的滾筒設于上平面區頂端。所述的導向槽內設有滑槽，滑槽開口朝向桌面中部。

以上所述，僅是本實用新型的較佳實施例，并非對本實用新型作任何形式上的限制，任何熟悉本專業的技術人員，在不脫離本實用新型技術方案范圍內，依據本實用新型的技術實質，對以上實施例所作的任何簡單的修改、等同替換與改進等，均仍屬于本實用新型技術方案的保護范圍之內。
