本實用新型涉及一種燒烤爐，具體涉及一種可移動的燒烤架。

背景技術：

現有顆粒燃料食品燒烤爐的燃燒器為點狀火源，位于燃燒器上方的烤架溫度較高，遠離燃燒器的烤架溫度較低，受熱不均勻，這樣使用者就需要頻繁移動被燒烤的食物，使用不方便。

技術實現要素：

本實用新型的目的是克服上述技術存在烤架受熱不均勻的缺陷，提供一種可移動的燒烤架。

本實用新型解決其技術問題所采用的技術方案是：

一種可移動的燒烤架，其特征在于：設置在燒烤爐的燃燒器的上方，包括設置在燒烤爐箱體上的主動軸和從動軸，所述的主動軸上設有驅動機構，所述的主動軸上固定設有若干主動鏈輪，所述的從動軸上固定設有與主動鏈輪相對應的從動鏈輪，所述的主動鏈輪和從動鏈輪之間設有鏈條，所述的鏈條上方承載有烤網，所述的主動軸能夠正反轉，所述的鏈條帶動烤網左右往復運動。

進一步的，所述的主動鏈輪沿主動軸的軸向方向間隔設置，所述的從動鏈輪沿從動軸的軸向方向間隔設置。

進一步的，所述的鏈條的數量為4～7個。鏈條數量太多，會阻擋下方熱量的傳輸，鏈條數量過少，不能對烤網進行穩定的支撐，因此，鏈條的數量設為為4～7個。

進一步的，所述的箱體上設有用于控制所述驅動機構運行的開關。

優選的，所述的烤網的長度為主動軸和從動軸之間距離的1/3～1/2。根據烤網的行程確定烤網的長度，為了實現食物的受熱均勻，同時又保證烤網的燒烤面積不能過小，設置烤網的長度為主動軸和從動軸之間距離的1/3～1/2。

有益效果：本實用新型實現了均勻的燒烤溫度，減少使用者翻轉或移動食品的次數，使用方便。

附圖說明

下面結合附圖和具體實施方式對本實用新型作進一步詳細的說明。

圖1為現有技術中燒烤爐的結構示意圖；

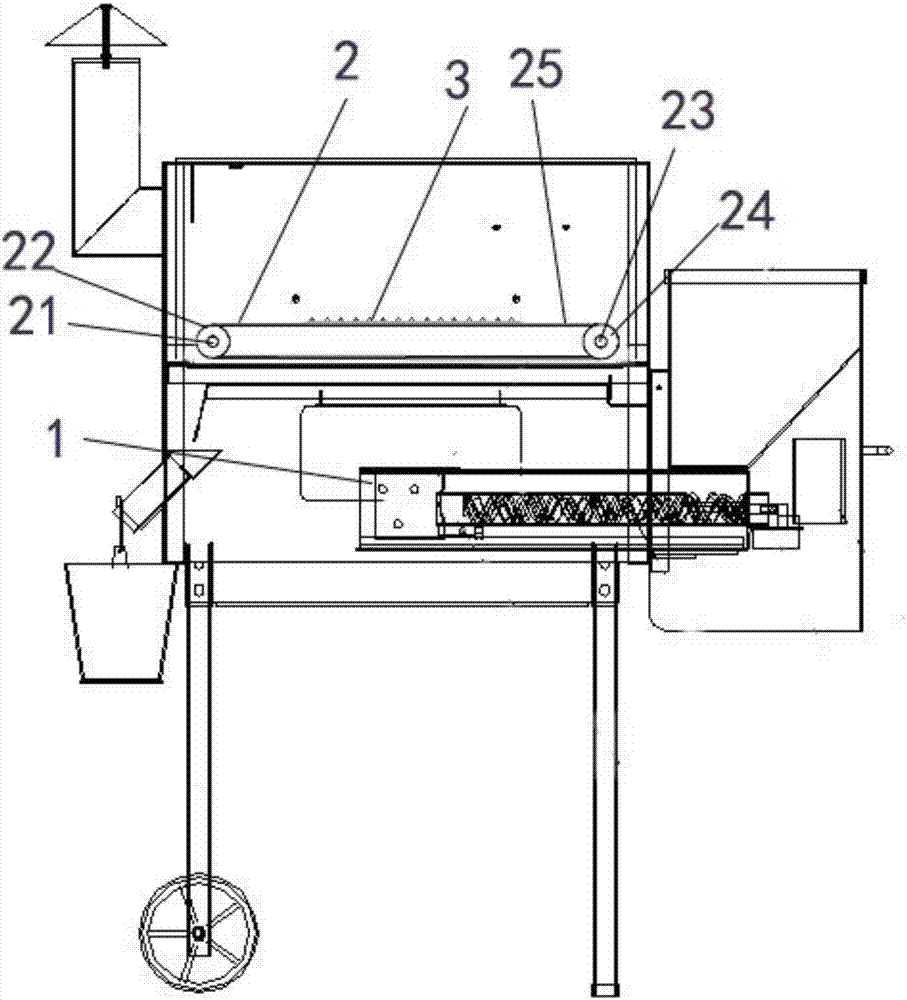

圖2為本實用新型燒烤爐的結構示意圖；

圖3為本實用新型的燒烤架的俯視圖。

其中，1、燃燒器，2、燒烤架，21、主動軸，22、主動鏈輪，23、從動軸，24、從動鏈輪，25、鏈條，3、烤網。

具體實施方式

如圖1，烤架2位于燃燒器1上方的部分溫度較高，烤架2遠離燃燒器1的部分溫度較低，受熱不均勻。

如圖2和圖3，一種可移動的燒烤架2，設置在燒烤爐的燃燒器1的上方，包括設置在燒烤爐箱體上的主動軸21和從動軸23，主動軸21上設有驅動機構，主動軸21上固定設有若干主動鏈輪22，從動軸23上固定設有與主動鏈輪22相對應的從動鏈輪24，主動鏈輪22和從動鏈輪24之間設有鏈條25，鏈條25上方承載有烤網3，主動軸21能夠正反轉，鏈條25帶動烤網3左右往復運動。主動鏈輪22沿主動軸21的軸向方向間隔設置，從動鏈輪24沿從動軸23的軸向方向間隔設置，鏈條25的數量為4～7個，本實施例中，鏈條25的數量為5個。箱體上設有用于控制驅動機構運行的開關，可控制驅動機構的轉停，烤網3的長度為主動軸21和從動軸23之間距離的1/3～1/2，本實施例中，烤網3的長度為主動軸21和從動軸23之間距離的1/2。

工作過程：先將烤網3放置在燃燒器1正上方位置的鏈條25上，放置好食物后，打開開關，驅動機構正轉，帶動主動軸21轉動，主動鏈輪22通過鏈條25帶動從動鏈輪24轉動，烤網3隨著鏈條25向一側移動，到達極限位置時，驅動機構反轉，烤網3隨著鏈條25向另一側移動，到達另一側的極限位置后，驅動機構再反轉，以此往復運動，這樣烤網上的食物可以依次靠近燃燒器1，受熱均勻，不需要人工移動，使用方便。

應當理解，以上所描述的具體實施例僅用于解釋本實用新型，并不用于限定本實用新型。由本實用新型的精神所引伸出的顯而易見的變化或變動仍處于本實用新型的保護范圍之中。
