本實用新型涉及浴缸配件技術領域，特別是一種新型浴缸蓋支架。

背景技術：

浴缸蓋支架，主要用于收納浴缸蓋，同時還能很方便的拿出浴缸蓋，蓋好浴缸，而傳統的浴缸蓋不僅結構復雜成本高，而且容易對浴缸外側護板壁造成撕拉破壞，中國專利號：200920059955.9，公開了”一種浴缸蓋之間”其固定座安裝在浴缸的外側壁，因此整個架體對浴缸側壁形成一種懸臂梁撕拉結構，經常使用時，不僅容易松動，而且會拉傷浴缸外側壁，影響美觀。

技術實現要素：

為了克服現有技術的上述缺點，本實用新型的目的是提供一種結構簡單成本低的，不對浴缸外側壁造成撕拉損傷的，且對浴缸蓋推拉更加省力方便的新型浴缸蓋支架。

本實用新型解決其技術問題所采用的技術方案是：

一種新型浴缸蓋支架，包括用于承接浴缸蓋的勾型架體，其中：所述勾型架體包括鉸接橫梁、固定在橫梁兩側的勾型掛桿及底部加強兩側勾型掛桿的加強連桿，所述鉸接橫梁的兩端鉸接在插桿連接件上，所述插桿連接件底端插接固定在插桿底座上，頂端固定有鉸接孔座，所述插桿底座包括浴缸壓板及固定在浴缸壓板一端的插桿套，所述浴缸壓板按壓固定在浴缸底部。

作為本實用新型的進一步改進：所述鉸接橫梁中部還設置有若干個方便浴缸蓋板滑動的塑料滾輪。

與現有技術相比，本實用新型的有益效果是：本實用新型通過浴缸底部壓住浴缸壓板來固定插桿底座，不僅能避免插桿底座安裝在浴缸側壁帶來的破壞力，而且安裝固定牢靠避免松動，通過插桿連接件一直延伸插進插桿套內，為插桿連接件頂端的鉸接孔座提供一個固定位，同時勾型架體的鉸接橫梁中部設置有若干個塑料滾輪，使得浴缸蓋能在塑料滾輪上滑動，減少浴缸蓋在鉸接橫梁上的摩擦力，使得推拉浴缸蓋更加方便省力。

附圖說明

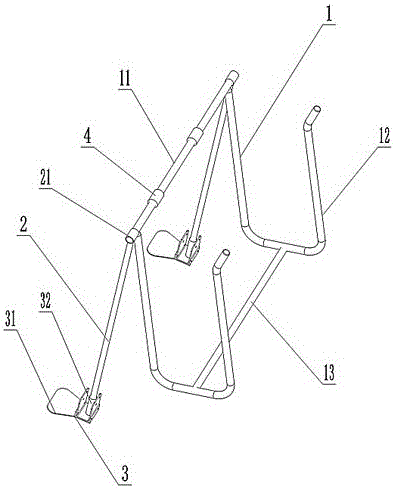

圖1為本實用新型的結構示意圖。

具體實施方式

現結合附圖說明與實施例對本實用新型進一步說明：

一種新型浴缸蓋支架，包括用于承接浴缸蓋的勾型架體1，其中：所述勾型架體包括鉸接橫梁11、固定在橫梁兩側的勾型掛桿12及底部加強兩側勾型掛桿的加強連桿13，所述鉸接橫梁11的兩端鉸接在插桿連接件2上，所述插桿連接件2底端插接固定在插桿底座3上，頂端固定有鉸接孔座21，所述插桿底座3包括浴缸壓板31及固定在浴缸壓板一端的插桿套32，所述浴缸壓板31按壓固定在浴缸底部。

所述鉸接橫梁11中部還設置有若干個方便浴缸蓋板滑動的塑料滾輪4，在浴缸蓋板收起時，浴缸蓋板從浴缸一側，經過鉸接橫梁落入勾型架體內時，通過塑料滑輪滾動帶動浴缸蓋跌落到勾型架體內，合上浴缸蓋板時，提起勾選架體與浴缸面平行，把勾型架體內的浴缸蓋板，平推入浴缸內蓋好，而平推板，浴缸蓋板經塑料滾輪滾動帶動，摩擦力更小，推動更加方便省力。

綜上所述，本領域的普通技術人員閱讀本實用新型文件后，根據本實用新型的技術方案和技術構思無需創造性腦力勞動而作出其他各種相應的變換方案，均屬于本實用新型所保護的范圍。
