本實用新型涉及桌椅技術領域，具體為一種具有防倒效果的學生宿舍座椅。

背景技術：

椅子是一種有靠背、有的還有扶手的坐具。按材質分類:實木椅、玻璃椅、鐵藝椅、塑料椅、布藝椅、皮藝椅、發泡椅等。

在學校，為了方便學生們的學習和休息，在宿舍都配有不同的座椅，但是這些座椅基本上結構單一，而且牢固性不高，經常出現摔倒的顯現，如果在學生坐時椅子倒掉，這樣不僅對學生的身體造成傷害，而且影響座椅的使用壽命。

技術實現要素：

(一)解決的技術問題

針對現有技術的不足，本實用新型提供了一種具有防倒效果的學生宿舍座椅，解決了座椅基本上結構單一，而且牢固性不高問題。

(二)技術方案

為實現以上目的，本實用新型通過以下技術方案予以實現：一種具有防倒效果的學生宿舍座椅，包括支撐板，所述支撐板的底部四角固定連接有支撐腿，且縱向設置的兩個支撐腿之間固定連接有連接桿，所述連接桿的中部固定連接有防倒裝置，所述支撐板的頂部固定連接有支撐塊，所述支撐塊的頂部固定連接有座板，所述座板的上表面固定連接有緩沖墊，所述支撐塊的一端固定連接有靠背，所述靠背靠近座板的一側固定連接有海綿墊，所述座板內腔的前后兩側均固定連接有第一滑軌，所述第一滑軌的軌道內固定連接有滑桿，所述滑桿的頂端貫穿座板的頂部并延伸至座板的外側與扶手固定連接。

所述防倒裝置包括殼體，所述殼體內壁的前后兩側固定連接有軸承，且兩個軸承之間通過旋轉桿活動連接，所述旋轉桿上分別固定套設有帶輪和齒輪，所述殼體的內壁上還固定連接有電機，所述電機的輸出軸通過皮帶與帶輪傳動連接，所述殼體的內部固定連接有第二滑軌，所述第二滑軌的軌道內滑動連接有與其相配合的齒條，且齒條與齒輪相互嚙合，所述齒條的一端貫穿殼體并延伸至殼體的外部與橫桿固定連接，所述橫桿的底部固定連接有豎桿，且豎桿的底端通過轉軸活動連接有滾輪。

優選的，所述滾輪的底部與支撐腿的底部平齊。

優選的，所述座板上開設有供滑桿移動的凹槽，所述滑桿的兩側固定連接有L形桿，且L形桿的底端延伸至第一滑軌的軌道內。

優選的，所述扶手固定套接有防滑套。

優選的，所述緩沖墊的內部均勻分布有減震彈簧。

(三)有益效果

本實用新型提供了一種具有防倒效果的學生宿舍座椅。具備以下有益效果：

(1)、該具有防倒效果的學生宿舍座椅，使用方便且實用性強，不僅達到了對椅子本身的保護效果，而且還提高了使用者的使用時的牢固性，通過對防倒裝置的設置，使用時在電機的作用下，根據使用者的體重和身高調整橫桿的長度，增加了支撐的面積，減少學生使用時造成的損傷，提高了椅子的使用壽命。

(2)、該具有防倒效果的學生宿舍座椅，通過對緩沖墊和海綿墊的設置，為使用者提供一個舒適的狀態，保護使用者的身體健康。

附圖說明

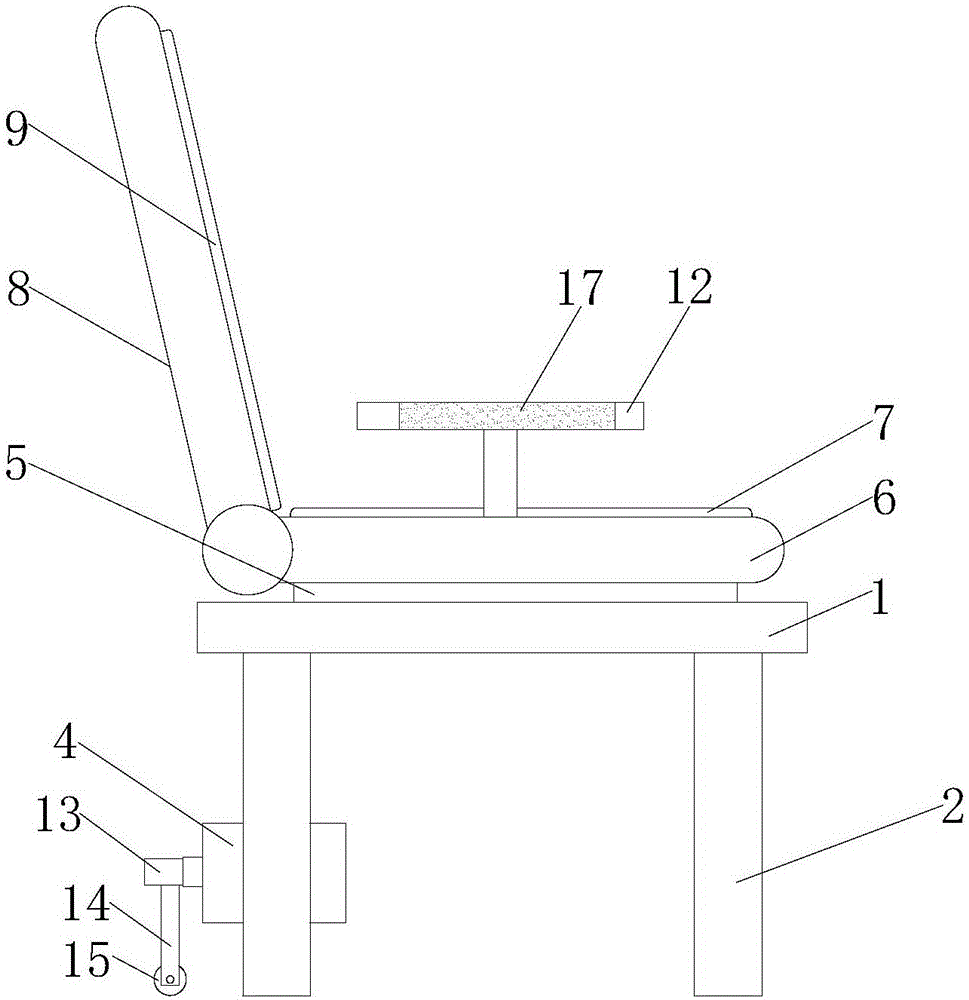

圖1為本實用新型結構示意圖；

圖2為本實用新型結構的側視圖；

圖3為本實用新型防倒裝置的結構示意圖；

圖4為本實用新型座板的內部結構示意圖；

圖5為本實用新型緩沖墊的結構示意圖。

圖中：1支撐板、2支撐腿、3連接桿、4防倒裝置、41殼體、42軸承、43旋轉桿、44帶輪、45齒輪、46電機、47皮帶、48第二滑軌、49齒條、5支撐塊、6座板、7緩沖墊、8靠背、9海綿墊、10第一滑軌、11滑桿、12扶手、13橫桿、14豎桿、15滾輪、16L形桿、17防滑套、18減震彈簧。

具體實施方式

下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。基于本實用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

請參閱圖1-5，本實用新型提供一種技術方案：一種具有防倒效果的學生宿舍座椅，包括支撐板1，支撐板1起到支撐上部的作用，支撐板1的底部四角固定連接有支撐腿2，且縱向設置的兩個支撐腿2之間固定連接有連接桿3，連接桿3的中部固定連接有防倒裝置4，支撐板1的頂部固定連接有支撐塊5，支撐塊5的頂部固定連接有座板6，座板6的上表面固定連接有緩沖墊7，緩沖墊7的內部均勻分布有減震彈簧18，緩沖墊7達到了緩沖的效果，支撐塊5的一端固定連接有靠背8，靠背8靠近座板6的一側固定連接有海綿墊9，海綿墊9的設置，在使用者依靠時舒適的狀態，座板6內腔的前后兩側均固定連接有第一滑軌10，第一滑軌10的軌道內固定連接有滑桿11，滑桿11的頂端貫穿座板6的頂部并延伸至座板6的外側與扶手12固定連接，座板6上開設有供滑桿11移動的凹槽，滑桿11的兩側固定連接有L形桿16，且L形桿16的底端延伸至第一滑軌10的軌道內，扶手12固定套接有防滑套17，防滑套17的設置，避免了使用者的在扶持時打滑的現象，使用者可通過第一滑軌10調整扶手12的位置。

防倒裝置4包括殼體41，殼體41內壁的前后兩側固定連接有軸承42，且兩個軸承42之間通過旋轉桿43活動連接，旋轉桿43上分別固定套設有帶輪44和齒輪45，殼體41的內壁上還固定連接有電機46，電機46的輸出軸通過皮帶47與帶輪44傳動連接，殼體41的內部固定連接有第二滑軌48，第二滑軌48的軌道內滑動連接有與其相配合的齒條49，且齒條49與齒輪45相互嚙合，齒條49的一端貫穿殼體41并延伸至殼體41的外部與橫桿13固定連接，橫桿13的底部固定連接有豎桿14，且豎桿14的底端通過轉軸活動連接有滾輪15，滾輪15的底部與支撐腿2的底部平齊，電機46帶動旋轉桿43旋轉，將齒輪44和齒條49帶動，齒條49的作用下，將豎桿14上的滾輪15進行調整。

綜上所述，該具有防倒效果的學生宿舍座椅，使用方便且實用性強，不僅達到了對椅子本身的保護效果，而且還提高了使用者的使用時的牢固性，通過對防倒裝置4的設置，使用時在電機46的作用下，根據使用者的體重和身高調整橫桿13的長度，增加了支撐的面積，減少學生使用時造成的損傷，提高了椅子的使用壽命。

并且，通過對緩沖墊7和海綿墊9的設置，為使用者提供一個舒適的狀態，保護使用者的身體健康。

盡管已經示出和描述了本實用新型的實施例，對于本領域的普通技術人員而言，可以理解在不脫離本實用新型的原理和精神的情況下可以對這些實施例進行多種變化、修改、替換和變型，本實用新型的范圍由所附權利要求及其等同物限定。
