本實用新型涉及平衡門領域，具體涉及一種可雙向開啟平衡門。

背景技術：

平衡門，俗稱手指都能推開的門；平衡門主要應用于建筑物外圍門，當室外風力較大時，普通門開啟需要抵抗風力致使開門需要很大的力量；而平衡門由于具有物理門軸的特點，利用風力產生的對于門的壓力差，在門與門框間設置隱藏式滑動門軸平衡支臂，可以借助風力達到在風力較大的環境中以很小的力量開啟門，關門時則憑借平衡門五金平順的進行；平衡門包括：門板、門框、轉軸組，固定件，支臂及導軌，鎖具等，利用風壓的原理，正負風壓下均能便捷開啟，門扇開啟及關閉時，門扇內外側壓力均能得到有效釋放。

而如今市面上的平衡門都只能單向開啟，這樣行人在進出時就必須辨別時推門還是拉門，例如當行人有室內向室外通行時只能選擇推門才能開啟，而當行人從室外向室內通行時，只能選擇拉門才能使門開啟，這樣就容易導致行人判斷不準，經常錯誤的推門或拉門，從而造成平衡門的損壞。

技術實現要素：

本實用新型的目的是為了提供一種能雙向開啟，任意選擇推門或拉門方式的可雙向開啟平衡門。

本實用新型通過以下技術方案實現：一種可雙向開啟平衡門，包括門體和設置于門框一側的主轉軸，所述主轉軸上端裝配有上托臂，下端裝配有下托臂，用于上托臂和下托臂繞主轉軸中心旋轉；所述門體的上端還設置有用于裝配上托臂的第一缺口，下端設置有用于裝配下托臂的第二缺口；所述上托臂裝配入第一缺口中通過轉軸與門體上端裝配連接，所述下托臂裝配入第二缺口中通過轉軸與門體下端裝配連接，所述上托臂與門體上端轉軸裝配連接處與下托臂與門體下端轉軸裝配連接處同心對齊，用于上托臂和下托臂繞上下托臂的轉軸裝配連接處中心旋轉；所述門體上端還設置有導向輪，所述導向輪裝于設置在門框上端的導向輪導軌中，用于導向輪沿著導向輪導軌滑動；所述主轉軸下端還設置有復位機構，所述復位機構中的扭力復位裝置與主轉軸下端連接用于保證主轉軸和上下托臂旋轉回歸至零位；所述上托臂裝配入第一缺口中與門體上端轉軸裝配連接處位于門體厚度方向的中心處；所述下托臂裝配入第二缺口中與門體下端轉軸裝配連接處也位于門體厚度方向的中心處；所述第一缺口在上托臂與門體上端轉軸裝配連接處設有第三缺口用于防止上托臂在旋轉時不與門體發生干涉；所述第二缺口在下托臂與門體下端轉軸裝配連接處設有第四缺口用于防止下托臂在旋轉時不與門體發生干涉；所述門體通過導向輪移動和主轉軸與上下托臂的旋轉的組合運行軌跡呈橢圓形；所述上托臂還連接有第一延長托臂用于在門體關門時遮擋第三缺口，所述下托臂還連接有第二延長托臂用于在門體關門時遮擋第四缺口。

本實用新型通過在主轉軸上下設置上托臂和下托臂，并通過上托臂和下托臂用轉軸連接門體厚度方向的中心處，讓上托臂和下托臂不僅能繞主轉軸中心旋轉，還使得上托臂和下托臂繞上下托臂與門體連接的轉軸裝配連接處中心旋轉，實現門體的雙向開啟，使通行更加人性化，且易推省力，解決了重型地彈簧開門費力的難題，能代替市面上高大地彈簧門。

與現有技術相比，本實用新型的有益之處在于：1）實現門體的雙向開啟，使通行更加人性化；2）設置上托臂和下托臂實現門體易推省力，解決重型地彈簧開門費力的難題；3）上托臂和下托臂還設有延長托臂用于在門體關門時遮擋缺口。

附圖說明

圖1為傳統平衡門的結構示意圖。

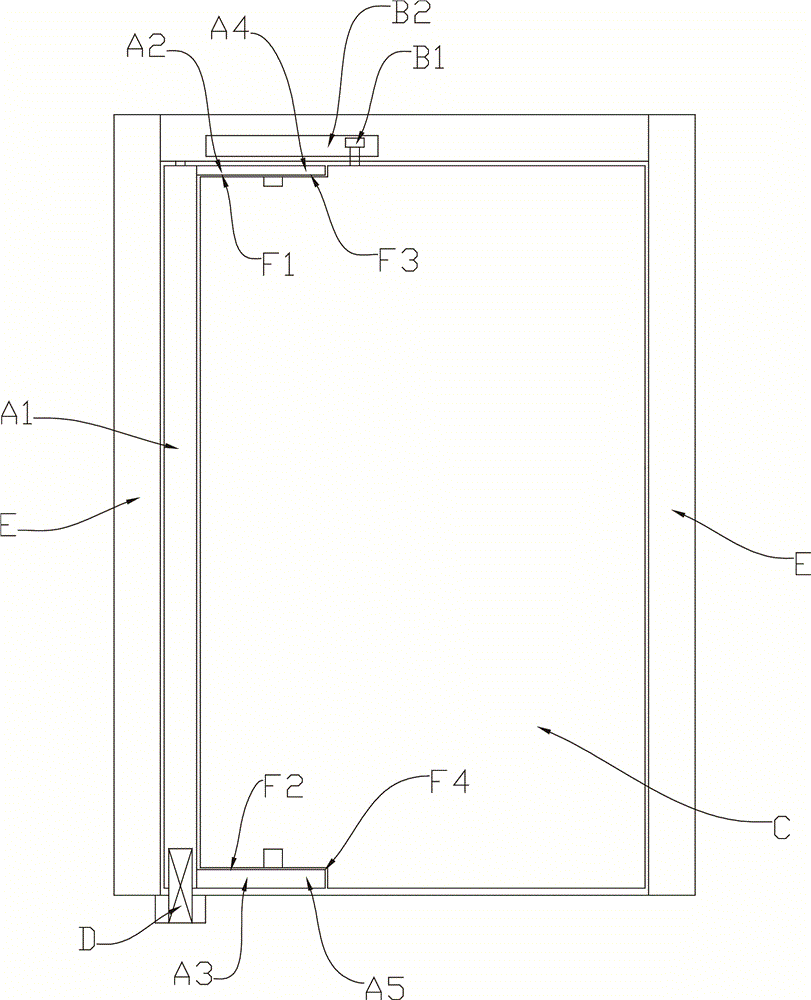

圖2為本實用新型的結構示意圖。

圖3為本實用新型的俯視圖。

圖4為本實用新型門體裝配的示意圖。

圖5為本實用新型導向輪和導向輪導軌的示意圖。

圖6為本實用新型門體凹槽的示意圖。

圖7為本實用新型向外推門狀態的示意圖。

圖8為本實用新型向內推門狀態的示意圖。

圖9為本實用新型門體上端的俯視圖。

圖10為本實用新型門體下端的仰視圖。

具體實施方式

下面結合附圖與具體實施方式，對本實用新型作進一步描述。

見圖1至圖10，一種可雙向開啟平衡門，包括門體C和設置于門框E一側的主轉軸A1，所述主轉軸D上端裝配有上托臂A2，下端裝配有下托臂A3，用于上托臂A2和下托臂A3繞主轉軸D中心旋轉；所述門體C的上端還設置有用于裝配上托臂A2的第一缺口F1，下端設置有用于裝配下托臂A3的第二缺口F2；所述上托臂A2裝配入第一缺口F1中通過轉軸與門體C上端裝配連接，所述下托臂A3裝配入第二缺口F2中通過轉軸與門體C下端裝配連接，所述上托臂A2與門體C上端轉軸裝配連接處與下托臂A3與門體C下端轉軸裝配連接處同心對齊，用于上托臂A2和下托臂A3繞上下托臂的轉軸裝配連接處中心旋轉；所述門體C上端還設置有導向輪B1，所述導向輪B1裝于設置在門框E上端的導向輪導軌B2中，用于導向輪B1沿著導向輪導軌B2滑動；所述主轉軸D下端還設置有復位機構D，所述復位機構D中的扭力復位裝置與主轉軸D下端連接用于保證主轉軸A1和上下托臂旋轉回歸至零位；所述上托臂A2裝配入第一缺口F1中與門體C上端轉軸裝配連接處位于門體C厚度方向的中心處；所述下托臂A3裝配入第二缺口F2中與門體C下端轉軸裝配連接處也位于門體C厚度方向的中心處；所述第一缺口F1在上托臂A2與門體C上端轉軸裝配連接處設有第三缺口F3用于防止上托臂A2在旋轉時不與門體C發生干涉；所述第二缺口F2在下托臂A3與門體C下端轉軸裝配連接處設有第四缺口F4用于防止下托臂A3在旋轉時不與門體C發生干涉；所述門體C通過導向輪B1移動和主轉軸D與上下托臂的旋轉的組合運行軌跡呈橢圓形；所述上托臂A2還連接有第一延長托臂A4用于在門體C關門時遮擋第三缺口F3，所述下托臂A3還連接有第二延長托臂A5用于在門體C關門時遮擋第四缺口F4。

本實施方式中，主轉軸A1安裝于門框E一側，采用天地軸連接門框E一側的上端和下端，也可以安裝到建筑結構中；而主轉軸D上端裝配有上托臂A2，下端裝配有下托臂A3，使得主轉軸A1和上托臂A2與下托臂A3能繞主轉軸A1的中心線自由旋轉；而上托臂A2裝配入第一缺口F1中通過轉軸與門體C上端裝配連接，下托臂A3裝配入第二缺口F2中通過轉軸與門體C下端裝配連接，可使門體C繞著上托臂A2和下托臂A3的轉軸裝配連接處中心自由旋轉。

本實施方式中，門體C上端還設置有導向輪B1，所述導向輪B1裝于設置在門框E上端的導向輪導軌B2中，用于導向輪B1沿著導向輪導軌B2的中心線左右滑動，所述導向輪導軌B2也可以安裝于建筑結構上。

本實施方式中，所述主轉軸D下端還設置有復位機構D，所述復位機構D為隱藏式復位機構，安裝于地面，而復位機構D中的扭力復位裝置與主轉軸D下端連接始終保持主轉軸A1和上下托臂旋轉回歸至零位的功能。

本實施方式中，傳統平衡門的門體C與托臂的裝配中心線位于門體厚度方向的邊緣處，而本實用新型中的上托臂A2和下托臂A3裝配缺口中與門體C的轉軸裝配連接處位于門體C厚度方向的中心處；而且在門體C的上端還設置有用于裝配上托臂A2的第一缺口F1，下端設置有用于裝配下托臂A3的第二缺口F2，保證上托臂A2和下托臂A3繞與門體C的轉軸裝配連接處旋轉時不會發生干涉。

本實施方式中，見圖7，當行人用手輕推門體C由室內向室外開門，門體C就向外開啟，帶動導向輪B1向左移動，以及主轉軸A1和托臂順時針旋轉，此過程中門體C運行了旋轉加平移的組合軌跡，此軌跡線呈橢圓形，當門體C開啟一定角度行人就可以通過；當行人走開后，主轉軸A1和托臂在復位機構D的驅動下逆時針回轉，帶動了導向輪B1向右移動，以及門體C的自動關閉；當門體C到達關門位置，復位機構D回歸至零位，主轉軸A1和托臂就停止回轉，即關門到位。

本實施方式中，見圖8，當行人用手輕推門體C由室外向室內開門，門體C就向內開啟，帶動導向輪B1向左移動，以及主轉軸A1和托臂逆時針旋轉，此過程中門體C運行了旋轉加平移的組合軌跡，此軌跡線呈橢圓形，當門體C開啟一定角度行人就可以通過；當行人走開后，主轉軸A1和托臂在復位機構D的驅動下順時針回轉，帶動了導向輪B1向右移動，以及門體C的自動關閉；當門體C到達關門位置，復位機構D回歸至零位，主轉軸A1和托臂就停止回轉，即關門到位。

本實施方式中，所述上托臂A2還連接有第一延長托臂A4，在關門位置時用于在門體C關門時遮擋第三缺口F3，所述下托臂A3還連接有第二延長托臂A5，在關門位置時用于在門體C關門時遮擋第四缺口F4，在雙向開啟門體C時，實際的有效轉動段為上托臂A2和下托臂A3，而第一延長托臂A4和第二延長托臂A5是為了延長托臂遮擋托臂與門體C之間出現的第三缺口F3和第四缺口F4。

本實用新型的保護范圍包括但不限于以上實施方式，本實用新型的保護范圍以權利要求書為準，任何對本技術做出的本領域的技術人員容易想到的替換、變形、改進均落入本實用新型的保護范圍。
