本實用新型涉及一種足浴桶，具體是一種帶折疊抽拉板的足浴桶。

背景技術：

隨著人們生活水平的不斷提高，現代人們也越來越重視自身的養生保健。人的腳上分布著眾多的穴位，而且各個穴位都反射到人的各個器官。因此足浴作為一種傳統的養生保健方法，一直受到人們的推崇。現有的足浴桶結構是在人們將足部及腿部放入足浴桶內后，然后蓋上蓋板，開始進行足浴；現在的這種方式存在一些問題，一、由于在足浴開始之前需要對桶體內進行提前預熱，足浴時需要恒定的合適溫度才能達到比較好的效果，但是由于在人體腿部未放入時蓋板不能先蓋上，導致熱量不斷散出；若先將蓋板蓋上，這樣在使用時需要將蓋板取下，然后將腿部及足部放入，最后再蓋上蓋板，這樣使用起來很麻煩；另外在足浴過程中由于蓋板為一個整體板，人們在不將蓋板拆下的情況下無法查看足浴桶內部，也不便于人們使用。

技術實現要素：

針對上述現有技術存在的問題，本實用新型提供一種帶折疊抽拉板的足浴桶，能在足浴之前有效保證足浴桶預熱時的溫度，同時可在足浴過程中無需取下蓋板就能查看桶內情況，便于人們使用。

為了實現上述目的，本實用新型采用的技術方案是：該種帶折疊抽拉板的足浴桶，包括桶體、蓋板Ⅰ、蓋板Ⅱ和蓋板支撐組，蓋板Ⅰ的一端和蓋板Ⅱ的一端鉸接，所述蓋板支撐組為兩個，兩個蓋板支撐組相對固定在桶體內側壁上，蓋板支撐組由滑動支撐條Ⅰ和滑動支撐條Ⅱ組成，所述滑動支撐條Ⅰ和滑動支撐條Ⅱ平行設置，滑動支撐條Ⅰ和滑動支撐條Ⅱ之間形成滑槽，所述滑槽的寬度大于蓋板Ⅱ的厚度。

進一步，所述蓋板Ⅰ和蓋板Ⅱ之間通過合頁連接；采用合頁連接，方便組裝。

進一步，所述蓋板Ⅰ的另一端開設圓弧缺口；采用這種形式，更便于人體腿部的放置，也便于使用人打開及關閉蓋板Ⅰ。

與現有技術相比，本實用新型采用桶體、蓋板Ⅰ、蓋板Ⅱ和蓋板滑動支撐組相結合的方式，使用之前先將蓋板Ⅱ插入滑動支撐條Ⅰ和滑動支撐條Ⅱ之間形成的滑槽內，其可在滑槽內滑動，然后使蓋板Ⅰ處于展開狀態，此時可對足浴桶進行預熱處理；人體進行足浴時，將蓋板Ⅱ掀起，然后人體腿部及足部放入桶體內，然后使蓋板Ⅱ復位，開始進行足浴；在足浴過程中如果需要查看桶內情況可使蓋板Ⅱ折疊，然后進行查看；當完成足浴后，將蓋板Ⅱ從滑槽內取出，從而可對桶體內進行清理，便于下次使用；因此本實用新型能在足浴之前有效保證足浴桶預熱時的溫度，同時可在足浴過程中無需取下蓋板就能查看桶內情況，便于人們使用。

附圖說明

圖1是本實用新型的結構示意圖；

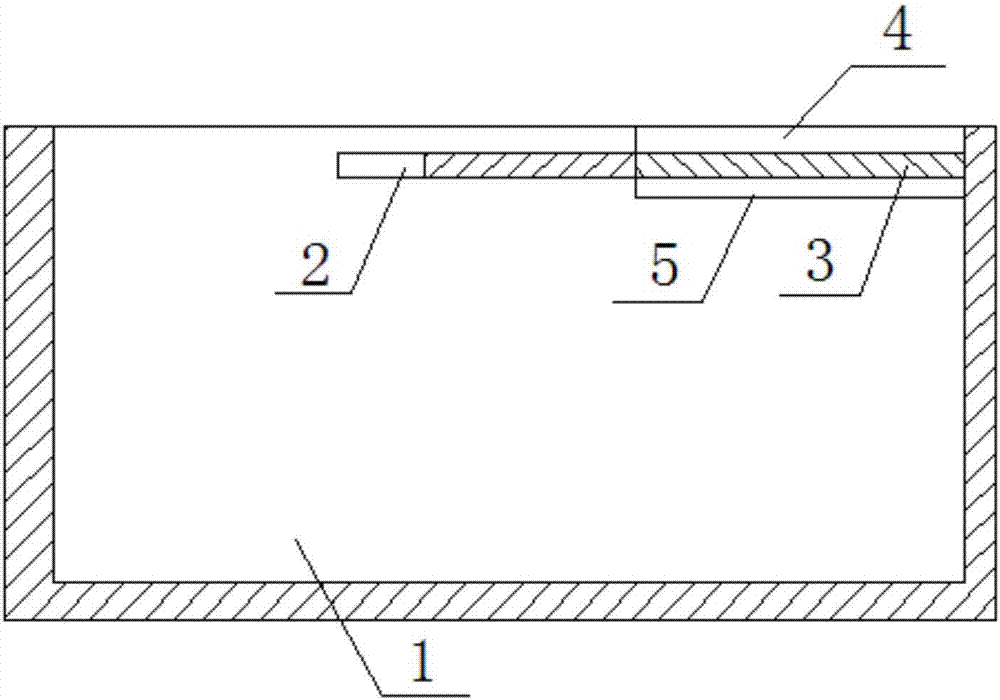

圖2是圖1的A-A向剖視圖；

圖3是本實用新型中蓋板Ⅰ和蓋板Ⅱ展開時的結構示意圖；

圖4是本實用新型中蓋板Ⅰ和蓋板Ⅱ折疊時的結構示意圖；

圖5是圖4的旋轉左視圖。

圖中：1、桶體，2、蓋板Ⅰ，3、蓋板Ⅱ，4、滑動支撐條Ⅰ，5、滑動支撐條Ⅱ。

具體實施方式

下面將對本實用新型作進一步說明。

如圖1至圖5所示，本實用新型包括桶體1、蓋板Ⅰ2、蓋板Ⅱ3和蓋板支撐組，蓋板Ⅰ2的一端和蓋板Ⅱ3的一端鉸接，所述蓋板支撐組為兩個，兩個蓋板支撐組相對固定在桶體1內側壁上，蓋板支撐組由滑動支撐條Ⅰ4和滑動支撐條Ⅱ5組成，所述滑動支撐條Ⅰ4和滑動支撐條Ⅱ5平行設置，滑動支撐條Ⅰ4和滑動支撐條Ⅱ5之間形成滑槽，所述滑槽的寬度大于蓋板Ⅱ3的厚度。

進一步，所述蓋板Ⅰ2和蓋板Ⅱ3之間通過合頁連接；采用合頁連接，方便組裝。

進一步，所述蓋板Ⅰ2的另一端開設圓弧缺口；采用這種形式，更便于人體腿部的放置，也便于使用人打開及關閉蓋板Ⅰ2。

使用之前先將蓋板Ⅱ3插入滑動支撐條Ⅰ4和滑動支撐條Ⅱ5之間形成的滑槽內，其可在滑槽內滑動，然后使蓋板Ⅰ2處于展開狀態，此時可對足浴桶進行預熱處理；人體進行足浴時，將蓋板Ⅱ3掀起，然后人體腿部及足部放入桶體1內，然后使蓋板Ⅱ3復位，開始進行足浴；在足浴過程中如果需要查看桶內情況可使蓋板Ⅱ3折疊，然后進行查看；當完成足浴后，將蓋板Ⅱ3從滑槽內取出，從而可對桶體1內進行清理，便于下次使用；因此本實用新型能在足浴之前有效保證足浴桶預熱時的溫度，同時可在足浴過程中無需取下蓋板就能查看桶內情況，便于人們使用。
