本實用新型涉及潔面儀的結構設計技術領域，具體涉及一種具有智能感應功能的潔面儀。

背景技術：

隨著越來越多的年輕人對智能科技的追求，用在美容護理的新型潔面儀改變了人們潔面方式，潔面儀也被稱作洗臉器，主要運用超聲波原理讓潔面儀上的細毛產生高頻震動，幫助洗面奶形成高密度的均勻泡沫，徹底清潔臉部，從而達到高效無刺激的清潔和按摩效果，并達到美容保健的作用。

市場現有的潔面儀普遍采用聲波震動馬達、開關和檔位設定裝置工作，在預先設定的震動強度下對人體臉部各個部位進行清洗。由于臉部的皮膚結構特性存在差異，部分人員在使用后感覺臉部區域存在刺痛感，給臉部的皮膚帶來一定的危害，有時還存在臉部某些區域刷不干凈的情況，造成用戶體驗感差。

因此，一種能通過用戶臉部皮膚的感受程度來實現對臉部不同敏感性的皮膚使用相應的震動模式的新型潔面儀應運而生，可以良好的貼合臉部的每一個位置，根據臉部肌膚的壓力采用靈活的方式動態調整電機的震動強度達到有效的清洗，從而實現用戶的最佳潔面效果。

技術實現要素：

有鑒于此，本實用新型提供了一種具有智能感應功能的潔面儀，通過設置用以檢測潔面力度的檢測器，可以根據潔面力度的不同需要控制震動裝置震動頻率及強度，通過用戶臉部皮膚的感受程度來實現對臉部不同敏感性的皮膚使用相應的震動模式，可以良好的貼合臉部的每一個位置，根據臉部肌膚的壓力采用靈活的方式動態調整電機的震動強度達到有效的清洗，從而實現用戶的最佳潔面效果。

根據本實用新型的目的提出的一種具有智能感應功能的潔面儀，包括手柄與潔面部，所述潔面儀內部設置有蓄能電池、震動裝置與減震裝置，所述潔面部上均勻的設置有潔面用的硅膠刷毛，所述潔面儀內部還設置有用以檢測潔面力度的檢測器以及根據潔面力度控制震動裝置震動頻率及強度的控制器，所述檢測器與所述控制器電連接。

優選的，所述減震裝置為彈性連接體，所述檢測器為傳動連接桿，所述傳動連接桿包括固定端與感應端，所述傳動連接桿的固定端穿過彈性連接體并固定在潔面部上，所述感應端設置有永磁體，所述控制器上設置有霍爾傳感器，隨著潔面部的扭動，所述傳動連接板擺動，永磁體與霍爾傳感器接觸反饋震動信號。

優選的，所述檢測器為設置于硅膠刷毛底部的金屬感應片，所述金屬感應片通過觸控芯片電連接控制器。

優選的，所述檢測器為設置于硅膠刷毛底部的壓電感應片，所述壓電感應片與控制器電連接。

優選的，所述減震裝置為彈性連接體，所述檢測器為壓電傳感器，所述壓電傳感器固定連接于所述彈性連接體上，所述壓電傳感器為至少2個，壓電傳感器間組成差動半橋，所述壓電傳感器與所述控制器電連接。

本實用新型提供了一種具有智能感應功能的潔面儀，通過設置用以檢測潔面力度的檢測器，可通過壓電感應方式、觸控芯片感應方式或磁控方式中 的一種或多種組合實現檢測，可以根據潔面力度的不同需要控制震動裝置震動頻率及強度，根據用戶臉部皮膚的感受程度來實現對臉部不同敏感性的皮膚使用相應的震動模式，可以良好地貼合臉部的每一個位置，采用合適的震動強度達到有效的清洗，從而實現用戶的最佳潔面效果。

本實用新型結構簡單，成本低，能夠大范圍推廣使用，操作方便。

附圖說明

為了更清楚地說明本實用新型實施例或現有技術中的技術方案，下面將對實施例或現有技術描述中所需要使用的附圖作簡單地介紹，顯而易見地，下面描述中的附圖僅僅是本實用新型的一些實施例，對于本領域普通技術人員來講，在不付出創造性勞動的前提下，還可以根據這些附圖獲得其他的附圖。

圖1-3為實施例1的示意圖。

圖4、5為實施例2的示意圖。

圖6、7為實施例3的示意圖。

圖8、9為實施例4的示意圖。

圖中的數字或字母所代表的相應部件的名稱：

1、手柄 2、潔面部 3、硅膠刷毛 4、指示燈 5、蓄能電池 6、控制器 7、震動裝置 8、減震裝置 9、充電插座 10、電源開關 11、感應模式開關 20、傳動連接桿 21、永磁體 22、霍爾傳感器 23、金屬感應片 24、壓電感應片 25、壓電傳感器

具體實施方式

針對現有技術的不足，本實用新型提供了一種具有智能感應功能的潔面儀，通過設置用以檢測潔面力度的檢測器，可以根據潔面力度的不同需要控 制震動裝置震動頻率及強度，通過用戶臉部皮膚的感受程度來實現對臉部不同敏感性的皮膚使用相應的震動模式，可以良好的貼合臉部的每一個位置，采用合適的震動強度達到有效的清洗，從而實現用戶的最佳潔面效果。

下面將通過具體實施方式對本實用新型的技術方案進行清楚、完整地描述。顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。基于本實用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

實施例1

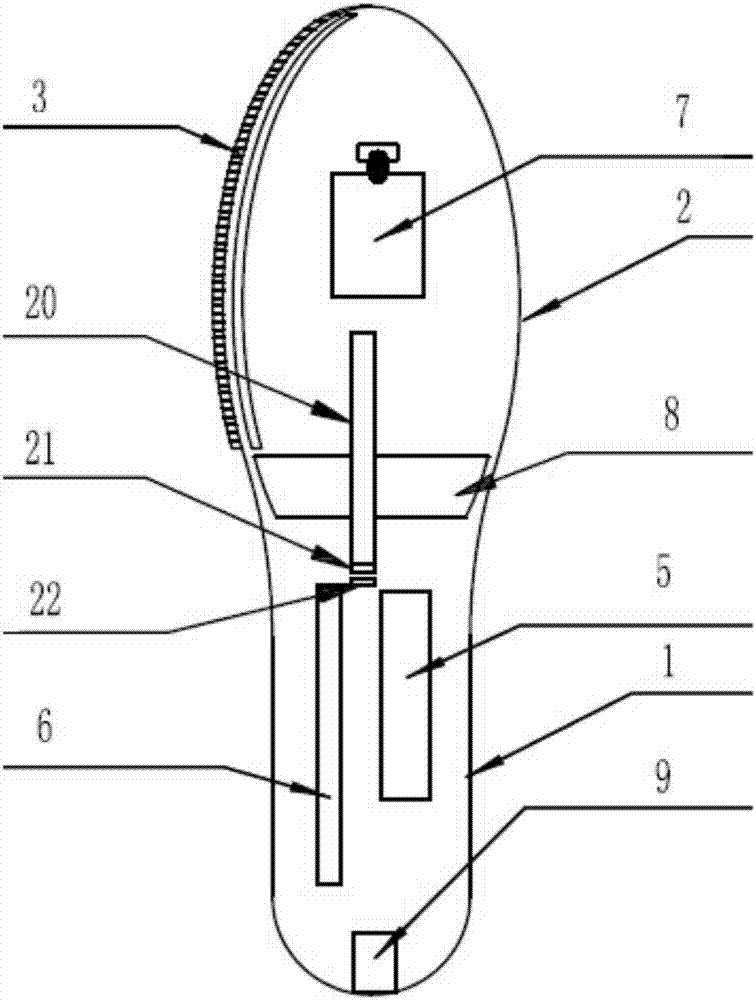

請一邊參見圖1至圖3，圖1為潔面儀的主視圖，圖2為潔面儀右視剖視圖，圖3為電路控制圖，如圖所示，一種具有智能感應功能的潔面儀，包括手柄1與潔面部2，潔面儀內部設置有蓄能電池5、震動裝置7與減震裝置8，潔面部上均勻的設置有潔面用的硅膠刷毛3，潔面儀內部還設置有用以檢測潔面力度的檢測器以及根據潔面力度控制震動裝置震動頻率及強度的控制器6，檢測器與控制器電連接。

減震裝置8為彈性連接體，檢測器為傳動連接桿20，傳動連接桿包括固定端與感應端，傳動連接桿的固定端穿過彈性連接體并固定在潔面部2上，感應端設置有永磁體21，控制器上設置有霍爾傳感器22，隨著潔面部的扭動，傳動連接板擺動，永磁體21與霍爾傳感器22接觸反饋震動信號。控制器通過該信號控制震動裝置的馬達進行轉速調整，繼而調節震動頻率及強度。

實施例2

請一并參見圖4、圖5，圖4為潔面儀右視剖視圖，圖5為電路控制圖，潔面儀的主視圖與圖1一致，檢測器為設置于硅膠刷毛3底部的金屬感應片23，金屬感應片23通過觸控芯片電連接控制器。金屬感應片通過觸控芯片反饋給控制器信號，控制器通過該信號控制震動裝置的馬達進行轉速調整，繼而調節震動頻率及強度。

實施例3

請一并參見圖6、圖7，圖6為潔面儀右視剖視圖，圖7為電路控制圖，潔面儀的主視圖與圖1一致，檢測器為設置于硅膠刷毛3底部的壓電感應片24，壓電感應片24與控制器6電連接。壓電感應片反饋給控制器信號，控制器通過該信號控制震動裝置的馬達進行轉速調整，繼而調節震動頻率及強度。

實施例4

請一邊參見圖8、圖9，圖8為潔面儀右視剖視圖，圖9為電路控制圖，潔面儀的主視圖與圖1一致，如圖所示，減震裝置為彈性連接體，檢測器為壓電傳感器25，壓電傳感器固定連接于彈性連接體上，所述壓電傳感器為至少2個，壓電傳感器間組成差動半橋，壓電傳感器與控制器電連接。壓電傳感器安裝在彈性連接體之間，由于潔面部的扭動，造成壓電傳感器在x、y、z方向產生不同的形變，由2個或多個壓電傳感器組成的裝置行成差動半橋。根據壓電傳感器的信號，可得到施加于傳感器x、y、z方向的力和力矩。經過信號的反饋處理，控制器電路板上的中央處理單元控制馬達的電壓，從而實現馬達強度的自動感應功能。

手柄底部或一側設置有充電插座9，通過充電插座9連接電源向蓄能電池5內充電，在使用時可直接將潔面儀連接于電源上使用，也可以通過蓄電池存儲一定電量后獨自使用。

其中潔面儀上還設置有電源開關10，感應模式開關11，此外還設置有指示燈12。

本實用新型提供了一種具有智能感應功能的潔面儀，通過設置用以檢測潔面力度的檢測器，可通過壓電感應方式、觸控芯片感應方式或磁控方式中的一種或多種組合實現檢測，可以根據潔面力度的不同需要控制震動裝置震動頻率及強度，根據用戶臉部皮膚的感受程度來實現對臉部不同敏感性的皮 膚使用相應的震動模式，可以良好地貼合臉部的每一個位置，采用合適的震動強度達到有效的清洗，從而實現用戶的最佳潔面效果。

本實用新型結構簡單，成本低，能夠大范圍推廣使用，操作方便。

對所公開的實施例的上述說明，使本領域?qū)I(yè)技術人員能夠?qū)崿F(xiàn)或使用本實用新型。對這些實施例的多種修改對本領域的專業技術人員來說將是顯而易見的，本文中所定義的一般原理可以在不脫離本實用新型的精神或范圍的情況下，在其它實施例中實現。因此，本實用新型將不會被限制于本文所示的這些實施例，而是要符合與本文所公開的原理和新穎特點相一致的最寬的范圍。
