本實用新型涉及一種浴室使用的掛件。

背景技術：

在浴室裝修過程中，在浴室中通常都會安裝有用于洗澡時放置衣服的衣物框和用于放置手紙的手紙盒，但是該兩個部件通常都是通過緊固件緊固于墻壁上的，拆裝方面較不便。然而，浴室屬于較為潮濕的環境，容易滋生細菌，因此對于浴室中使用的各種工具通常需要定期清洗，這就對現有浴室用衣物框和手紙盒的設計提出了新的要求。

技術實現要素：

針對現有技術存在的不足，本實用新型的目的在于提供一種即方便使用，又方便清洗的浴室掛件。

為實現上述目的，本實用新型提供了如下技術方案：一種浴室掛件，包括衣物框和手紙架，衣物框和手紙架均固定于一水平設置的橫桿；還包括用于固定在墻壁上的安裝座，安裝座上設有豎直設置的卡接桿，卡接桿與安裝座之間設有供橫桿放入的間隙，卡接桿面向安裝座的一側設有傾斜向下設置的卡槽，卡槽的底部設有朝向卡槽開口延伸的銷柱，銷柱至少為兩枚，所述橫桿的中部設有與銷柱適配的插孔，橫桿卡接于卡槽時，銷柱與插孔插接，所述衣物框和手紙架分別設置于卡接桿的兩側。

通過采用上述技術方案，本實用新型所述的浴室掛件，包括有衣物框和手紙架，兩者合二為一，并且均固定于一水平設置的橫桿，即衣物框和手紙架為左右設置，其優點在于兩者不會存在相互干擾，即使衣物存在滴水情況也不會滴落至手紙架上的手紙上，使用十分方便。

另外還便于衣物框和手紙架拆卸進行定期清洗，其包括安裝座，安裝座可通過螺絲等固定于墻壁上，安裝座上豎直設置的卡接桿用于卡接橫桿，從而固定衣物框和手紙架；其卡接功能是通過以下實現的：卡接桿與安裝座之間設有用于供橫桿放入的間隙，且卡接桿面向安裝座的一側設有傾斜向下設置的卡槽，橫桿可通過間隙放入卡槽中，卡槽為傾斜向下設置可防止橫桿意外從卡槽的開口脫出，并且卡槽的底部設有向卡槽的開口方向延伸的銷柱，橫桿上設有與銷柱適配的插孔，在橫桿從卡槽的開口處放入時，將插孔對準銷柱，使得橫桿卡入卡槽的同時，銷柱也插入插孔，設置至少兩枚以上的銷柱，可對橫桿起到有效的固定，避免橫桿偏轉。在需要對衣物框以及手紙架進行清洗時，可通過將橫桿移出卡槽從而將衣物框和手紙架一并拆卸，設置該種方便拆裝的結構，更便于對該浴室掛件進行清洗。

因此，本實用新型提供了一種即方便使用，又方便清洗的浴室掛件。

本實用新型進一步設置為：所述手紙架包括掛桿、連接桿和蓋板，其中掛桿為水平設置，連接桿連接橫桿和掛桿，蓋板上端套設于橫桿上。

通過采用上述技術方案，對手紙架的結構做進一步描述，水平設置的掛桿用于掛設手紙，連接桿可用于固定掛桿，橫桿上套設有蓋板可用于蓋住掛設于掛桿上的手紙，避免被浴室中的水濺濕，其結構簡單，方便生產加工，且基本上都為桿狀結構，易清洗。

本實用新型進一步設置為：所述連接桿與橫桿連接的一端設置有滑套，連接桿通過滑套套設于橫桿上，滑套上螺紋連接有用于抵緊橫桿的螺栓。

通過采用上述技術方案，設置該滑套結構，且滑套可通過螺栓抵緊固定于橫桿上，通過移動滑套可對掛桿的位置進行調節，使用更方便。

本實用新型進一步設置為：所述掛桿遠離連接桿的一端向上傾斜形成有限位部。

通過采用上述技術方案，設置該限位部，使得掛設于掛桿的手紙固定更可靠，不易脫落。

本實用新型進一步設置為：所述橫桿用于設置手紙架的一側的端部安裝有限位螺母。

通過采用上述技術方案，設置該限位螺母可避免蓋板和滑套從橫桿上脫落，另外限位螺母可進行拆卸，拆卸限位螺母后可逐一拆卸蓋板、滑套，更方便清洗。

綜上所述，本實用新型提供了一種使用方便、又方便清洗的浴室掛件。

附圖說明

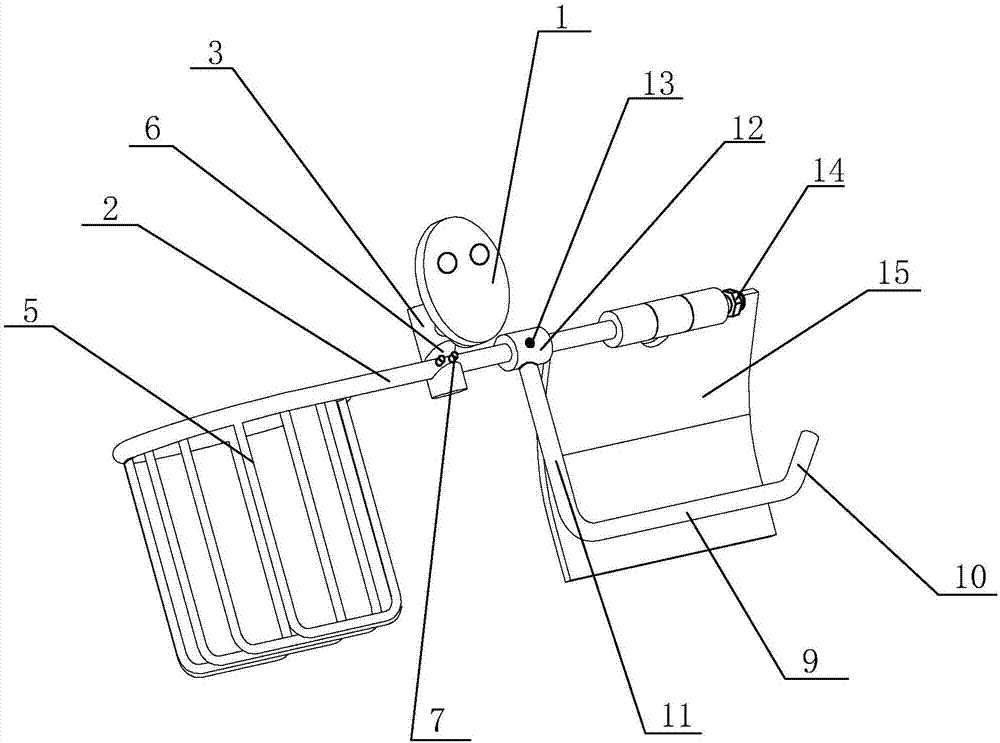

圖1是本實施例的正面示意圖；

圖2是本實施例的背面示意圖；

圖3是本實施例中凸顯卡槽結構的示意圖；

圖4是本實施例中凸顯插孔位置的示意圖。

附圖標記說明：1、安裝座；2、橫桿；3、卡接桿；4、手紙架；5、衣物框；6、卡槽；7、銷柱；8、插孔；9、掛桿；10、限位部；11、連接桿；12、滑套；13、螺栓；14、限位螺母；15、蓋板；16、間隙。

具體實施方式

以下結合附圖對本實用新型作進一步詳細說明。

本實施例公開了一種浴室掛件，如圖1所示，主要包括安裝座1、橫桿2、手紙架4、衣物框5。安裝座1為盤狀，安裝座1上設有安裝孔，安裝時，安裝座1可通過諸如螺絲等緊固件固定于墻壁上，安裝座1表面為光滑表面，易清洗。

安裝座1上設有豎直設置的卡接桿3，卡接桿3內側設有傾斜向下設置的卡槽6，橫桿2為卡接于卡槽6中，其中卡接桿3與安裝座1之間留有供橫桿2放入的間隙16。

衣物框5和手紙架4均固定于橫桿2上，且分別位于卡接桿3的兩側，衣物框5的框口為由橫桿2彎曲形成，框體由若干U型管焊接構成，衣物框5采用該種結構不僅可以用于放置衣物，也可以用于掛設毛巾等物件，另外鏤空結構還十分易于清洗。

如圖1-2所示，手紙架4包括掛桿9、連接桿11和蓋板15，其中掛桿9為水平設置，連接桿11連接橫桿2和掛桿9，蓋板15上端套設于橫桿2上。連接桿11與橫桿2連接的一端設置有滑套12，連接桿11通過滑套12套設于橫桿2上，滑套12上螺紋連接有用于抵緊橫桿2的螺栓13。掛桿9遠離連接桿11的一端向上傾斜設有限位部10。橫桿2用于設置手紙架4的一側的端部安裝有限位螺母14。

如圖2-3所示，卡槽6的底部設有朝向卡槽6開口延伸的銷柱7，銷柱7至少為兩枚，橫桿2的中部設有與銷柱7適配的插孔8，橫桿2卡接于卡槽6時，銷柱7與插孔8插接。銷柱7的端部為半球形，使得更容易插入插孔8中。

在安裝時，卡槽6為傾斜向下設置可防止橫桿2意外從卡槽6的開口脫出，并且卡槽6的底部設有向卡槽6的開口方向延伸的銷柱7，橫桿2上設有與銷柱7適配的插孔8，在橫桿2從卡槽6的開口處放入時，將插孔8對準銷柱7，使得橫桿2卡入卡槽6的同時，銷柱7也插入插孔8，設置至少兩枚以上的銷柱7，可對橫桿2起到有效的固定，避免橫桿2偏轉。在需要對衣物框5以及手紙架4進行清洗時，可通過將橫桿2移出卡槽6從而將衣物框5和手紙架4一并拆卸，設置該種方便拆裝的結構，更便于對該浴室掛件進行清洗。

因此，本實用新型提供了一種即方便使用，又方便清洗的浴室掛件。

以上所述僅為本實用新型的較佳實施例，并不用于限制本實用新型，凡在本實用新型的設計構思之內，所作的任何修改、等同替換、改進等，均應包含在本實用新型的保護范圍之內。
