本實用新型涉及烤箱領域，特別涉及一種用于烤箱的烤盤拖出裝置。

背景技術：

通常，烤箱是包括烹飪室和加熱裝置并利用熱量烹調食物的家用電器，烹飪室具有烹飪空間，加熱裝置向烤箱內腔提供熱量，且烤箱內腔通常設置有可水平滑動拖出的烤盤。一般烤箱在烤完食物后，烤箱內的溫度很高(150-220度之間)，此時要取出烤盤，須使用專門的工具將烤盤拖出。為此，公告號為CN101940437A的烤盤自動移出的電烤箱提出了一種爐腔側壁上設置有烤盤自動移出裝置，烤盤能自動移出，避免使用者燙傷手，使用方便、安全的電烤箱。其烤盤自動移出裝置由安裝在爐腔外壁的電機、連接在伸進爐腔側壁的電機軸上的齒輪、與齒輪嚙合的齒條組件構成，齒條組件由連接在爐腔側壁的支撐架支撐，并與烤盤連接。但問題在于，爐腔內壁設置機構不但會影響烹飪空間，且齒輪、齒條等暴露在外容易遭到煙熏或油濺，維護和清理均十分麻煩，并且成本較高，壽命有限。

技術實現要素：

本實用新型所要解決的技術問題是：提供一種結構更加緊湊、合理，不占用多余空間且維護清理方便，在烤箱門開啟時可隨之拖出烤盤，更加安全快捷的用于烤箱的烤盤拖出裝置。

本實用新型解決上述問題所采用的技術方案為：一種用于烤箱的烤盤拖出裝置，包括下端可轉動連接于烤箱箱體前端的烤箱門及可水平滑動地置于烤箱內腔的烤盤，還包括使得烤盤端部與烤箱門的開啟相關聯的拖出裝置，所述的拖出裝置包括使得烤盤能夠響應烤箱門的開啟動作從而烤盤可從內置狀態切換至拖出狀態的拖鉤，且所述的拖鉤的一端可鉤合地置于烤盤的端部，所述的拖鉤的另一端隨著烤箱門的開啟可滑動地置于烤箱門的側邊。

與現有技術相比，本實用新型的優點在于：本實用新型的拖出機構為使得烤盤能夠響應烤箱門的開啟動作從而烤盤可從內置狀態切換至滑出狀態的拖鉤，且拖鉤的一端可鉤合地置于烤盤的端部，拖鉤的另一端隨著烤箱門的開啟可滑動地置于烤箱門的側邊。這樣，隨著烤箱門的開啟，拖鉤就可以隨著烤箱門的動作自動將烤盤拖出，無需用手直接接觸烤盤，不會燙傷，且該拖出機構結構緊湊，不占用烤箱內腔的空間，且本實用新型為純機械裝置，未采取任何電子元件，拖鉤等部件不易受到油污等的影響，清理維護均十分方便，更加安全可靠，并且成本低廉，壽命長，不需維護。

還包括導軌，所述的導軌設于烤箱門側邊，且所述的拖鉤的另一端可隨著烤箱門的開啟沿所述的導軌滑動。這樣，可以對拖鉤的另一端的滑動動作進行規范限定，以保證拖鉤的動作更加順利，從而烤盤的拖出也更加順利。

還包括阻尼彈簧，所述的導軌的下端鉸接于所述的烤箱門側邊，所述的導軌的上端樞接于所述的阻尼彈簧的下端，且所述的阻尼彈簧的上端鉸接于所述的烤箱門的側邊。這樣，隨著烤箱門的開啟，導軌可隨之擺動，并由阻尼彈簧對導軌的擺動軌跡進行適當保持，以保證拖鉤拖出烤盤的動作更加順利。

還包括滑動配合于所述的導軌的滑槽內的滑塊，所述的拖鉤的另一端與所述的滑塊相鉸接，且所述的滑塊上設有用于對拖鉤的位置進行限定的滑塊限位柱。這樣，拖鉤和滑塊之間的鉸接可使得拖鉤的動作更加靈活，從而拖鉤與烤盤脫鉤的動作更加順暢。

所述的拖鉤與所述的滑塊之間設有呈釋放狀態時使得拖鉤呈初始狀態的彈性件。這樣，彈性件的設置更加便于拖鉤回復到初始位置，以便于下次的操作。

所述的彈性件為扭簧，所述的滑塊上設有用于套合安裝于扭簧的安裝座，且所述的扭簧的一端設有抵合于滑塊一端的第一彈性臂，所述的扭簧的另一端設有抵合于所述的拖鉤的第二彈性臂。這樣，扭簧占用空間小，裝配更加方便，且扭簧的設置更加便于拖鉤回復到初始位置，以便于下次操作。

所述的烤箱門的一側設有固定塊，所述的導軌連接于所述的固定塊上。這樣，拖出機構的安裝更加方便。

所述的固定塊上分別設有用于對導軌的擺動進行脫鉤位置的限定的第一限位柱及用于復位限定的第二限位柱，且第一限位柱及第二限位柱分別設于所述的導軌的兩側。這樣，兩限位柱分別可以對導軌的擺動位置進行限定以便于對脫鉤位置及對拖鉤復位的位置進行限定，確保裝置的穩定性。

所述的烤盤的端部轉動連接有轉動座，所述的轉動座的端部設有用于與拖鉤相配合的卡環。這樣，操作者無需使用拖盤拖出功能時，可以將轉動座向下轉動，避免卡環與拖鉤相關聯。

所述的轉動座與所述的烤盤的端部之間設有用于對轉動座的水平狀態進行定位的保持機構。這樣，可以保證轉動座的水平保持力，以保障烤盤拖出功能的穩定性。

附圖說明

圖1為本實用新型用于烤箱的烤盤拖出裝置的實施例1的開啟狀態的結構示意圖。

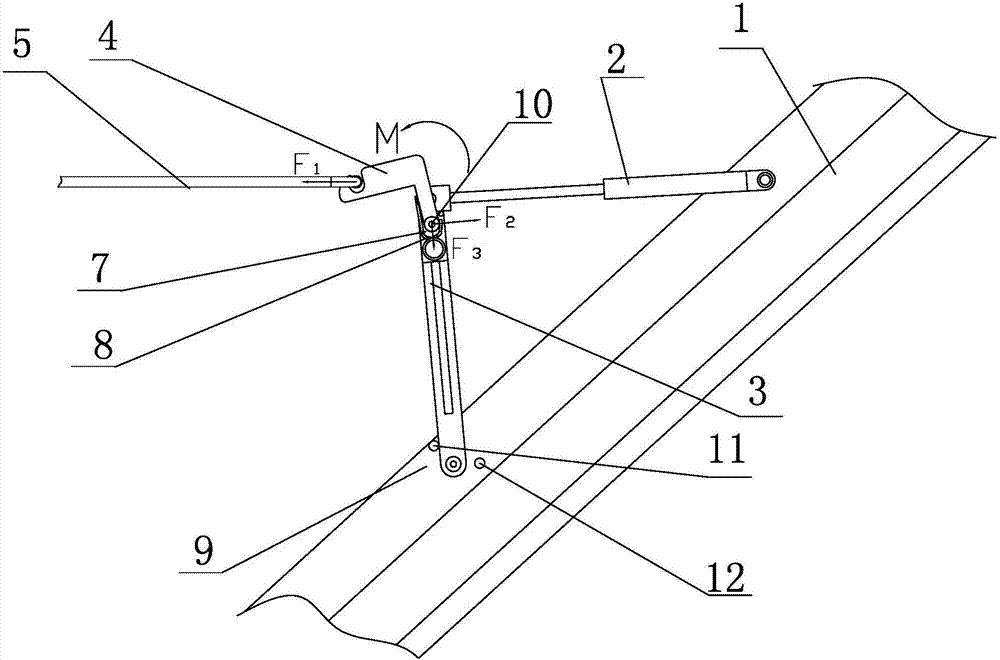

圖2為本實用新型用于烤箱的烤盤拖出裝置的實施例1的臨近脫鉤狀態的結構示意圖。

圖3為本實用新型用于烤箱的烤盤拖出裝置的實施例1的關門狀態的結構示意圖。

圖4為本實用新型用于烤箱的烤盤拖出裝置的實施例1的立體結構示意圖。

圖5為本實用新型用于烤箱的烤盤拖出裝置的實施例1的導軌的結構示意圖。

圖6為本實用新型用于烤箱的烤盤拖出裝置的實施例1的滑塊的結構示意圖。

圖7為本實用新型用于烤箱的烤盤拖出裝置的轉動座保持機構的某一實施例的轉動狀態的結構示意圖。

圖8為本實用新型用于烤箱的烤盤拖出裝置的轉動座保持機構的某一實施例的保持狀態的結構示意圖。

圖9為本實用新型用于烤箱的烤盤拖出裝置的轉動座保持機構的某一實施例的轉動狀態的另一結構示意圖。

圖10為本實用新型用于烤箱的烤盤拖出裝置的實施例2的立體結構示意圖。

圖11為本實用新型用于烤箱的烤盤拖出裝置的實施例2的開門拖出狀態的結構示意圖。

圖12為本實用新型用于烤箱的烤盤拖出裝置的實施例2的拖鉤狀態的結構示意圖。

圖1-9中：1、烤箱門，2、阻尼彈簧，3、導軌，3.1、滑槽，4、拖鉤，4.1、引導斜面，5、烤盤，5.1、彈珠，5.2、銷軸，5.3、轉動座，5.4、彈珠配合孔，5.5、卡環，6、烤盤滑道，7、滑塊，7.1、滑塊限位柱，7.2、安裝座，8、扭簧，8.1、第一彈性臂，8.2、第二彈性臂，9、固定塊，10、轉動軸，11、第一限位柱，12、第二限位柱。圖10-12中：1’、烤箱門，2’、銷軸，3’、導軌，4’、拖鉤，5’、烤盤，6’、烤盤滑道，7’、滑塊，7.1’、滑塊限位柱。

具體實施方式

下面結合附圖對本實用新型的實施例作進一步描述。

如圖1-8所示，實施例1

一種用于烤箱的烤盤拖出裝置，包括下端可轉動連接于烤箱箱體前端的烤箱門1及可水平滑動地置于烤箱內腔的烤盤5，還包括使得烤盤5端部與烤箱門1的開啟相關聯的拖出裝置，拖出裝置包括使得烤盤5能夠響應烤箱門1的開啟動作從而烤盤5可從內置狀態切換至拖出狀態的拖鉤4，且拖鉤4的一端可鉤合地置于烤盤5的端部，拖鉤4的另一端隨著烤箱門1的開啟可滑動地置于烤箱門1的側邊。

導軌3設于烤箱門1側邊，且拖鉤4的另一端可隨著烤箱門1的開啟沿導軌3滑動。

導軌3的下端鉸接于烤箱門1側邊，導軌3的上端樞接于阻尼彈簧2的下端，且阻尼彈簧2的上端鉸接于烤箱門1的側邊。如圖1-2所示，

滑塊7滑動配合于導軌3的滑槽3.1內，拖鉤4的另一端通過轉動軸10與滑塊7相鉸接，且滑塊7上設有用于對拖鉤4的位置進行限定的滑塊限位柱7.1。

拖鉤4與滑塊7之間設有呈釋放狀態時使得拖鉤4呈初始狀態的彈性件，且而拖鉤4的前端設有用于與烤盤5末端的卡環相配合的導滑斜面4.1，便于烤箱關門時，拖鉤4在彈性件的作用下的自動回位。

具體的某一實施例中，彈性件為扭簧8，滑塊7上設有用于套合安裝于扭簧8的安裝座7.2，且扭簧8的一端設有抵合于滑塊7一端的第一彈性臂8.1，扭簧8的另一端設有抵合于拖鉤4的第二彈性臂8.2。

烤箱門1的一側設有固定塊9，導軌3連接于固定塊9上。

固定塊9上分別設有用于對導軌3的擺動進行脫鉤位置的限定的第一限位柱11及用于復位限定的第二限位柱12，且第一限位柱11及第二限位柱12分別設定于導軌3的兩側。

轉動座5.3通過銷軸5.2轉動連接于烤盤5的端部，轉動座5.3的端部設有用于與拖鉤4相配合的卡環5.5，而拖鉤4的前端設有用于與卡環5.5相配合的導滑斜面4.1，便于烤箱關門時，拖鉤4的回位，以便于下次操作。

轉動座5.3與烤盤5的端部之間設有用于對轉動座5.3的水平狀態進行定位的保持機構。

如圖7-9所示，烤盤5的側壁設有用于安裝彈簧和彈珠5.4的通孔，彈珠5.4的部分球體外凸于通孔，且轉動座5.3對應彈珠5.1的位置處設有用于與彈珠5.1相卡合的彈珠配合孔5.4。這樣，操作者無需使用拖盤自動拖出功能時，可以將轉動座向下轉動，避免卡環與拖鉤相關聯。

隨著烤箱門的開啟，阻尼彈簧2的動作帶動導軌3擺動，因F1的作用會克服阻尼彈簧的拉力，致使導軌3保持一定角度，并對滑動塊產生作用力F2。由于扭簧8的力的作用，會使拖鉤4基本保持在初始位置，此時滑塊7塊在合成力F的作用下向上滑動，同時帶動烤盤架向外運動。

隨著開門動作的持續，導軌3由于F1的作用，會碰到固定塊9上的第一限位柱11，而此時滑塊7也到達導軌3滑槽的上頂點并產生作用力F3，同時由F2和F3的作用下滑塊7相對于導軌3為固定狀態，此時再由F1的作用下，以拖鉤4和滑塊7轉動中心產生扭矩M，扭矩M克服扭簧8的彈力使拖鉤4逆時針轉動，直至拖鉤4與烤盤5脫開。脫開后因阻尼彈簧2和扭簧8的作用，使導軌3和拖鉤4復位。

在關門同時，滑塊7也因自重復位，拖鉤4前端設有導滑斜面4.1，便于烤箱關門時，導滑斜面4.1與烤盤前端的卡環5.5相碰后給拖鉤4一個反向的轉動力矩，在扭簧8的作用下拖拖鉤4回位后重新與烤盤的卡環5.5相鉤合，以實現重復操作。

如圖10-12所示，實施例2

一種用于烤箱的烤盤拖出裝置，包括箱體、下端可轉動連接于箱體前端的烤箱門及通過烤盤滑道可水平滑動地置于烤箱內腔的烤盤5’，還包括使得烤盤端部與烤箱門的開啟相關聯的拖出機構，拖出機構包括使得烤盤5’能夠響應烤箱門1’的開啟動作從而烤盤5’可從內置狀態切換至滑出狀態的拖鉤4’，拖鉤4’的一端可鉤合地連接于烤盤5’的端部，拖鉤4’的另一端可隨著烤箱門1’的開啟沿烤箱門1’側邊設置的導軌3’滑動，拖鉤4’的另一端隨著烤箱門1的開啟可滑動地設于烤箱門1’的側邊。

導軌3’沿豎向安裝于烤箱門1’側邊，滑塊7’滑動配合于導軌3’的滑槽內，拖鉤4’的另一端與滑塊7’通過鉸接軸2’相鉸接，且拖鉤4’與滑塊7’之間設有呈釋放狀態時使得拖鉤4’呈初始狀態的彈性件，彈性件優選是扭簧，扭簧套合安裝于鉸接軸2’上，且扭簧一端的彈性臂抵于拖鉤4’，扭簧的另一端的彈性臂抵于滑塊7’。為了該實施例可以在導軌3’處加裝卷簧以便于裝置有更好自動回位效果。

上述的轉動座與烤盤的端部之間設有的彈性保持機構，如圖7-9所示，也可應用在實施例2中，不在此贅述。

以上僅就本實用新型的最佳實施例作了說明，但不能理解為是對權利要求的限制。本實用新型不僅局限于以上實施例，其具體結構允許有變化。凡在本實用新型獨立權利要求的保護范圍內所作的各種變化均在本實用新型保護范圍內。
