本實用新型屬于桌子技術領域，涉及一種折疊桌子。

背景技術：

隨著科技水平的提高，人民生活需求的增加，人們對桌子技術的不斷改進提高，也取得了一定的成效。現有的便攜式折疊桌子大多數由面板、連接塊、桌腿構成，通過連接塊由螺栓連接起來。這種折疊桌子在一定程度上可滿足用戶需求，但缺點是：結構復雜、不易拆卸，損壞度高、成本較高，給用戶帶來很大的不便，且在攜帶使用時，不夠方便，不夠節省空間。

技術實現要素：

本實用新型為了克服現有的技術不足，提供一種結構簡單、操作方便、節省空間的折疊桌子。

本實用新型通過以下技術方案予以實現：一種折疊桌子包括桌面板、支腿管1、支腿管2、兩組扣件。桌面兩端設置有可拆卸邊條；桌面板安裝在支腿管上，支腿管通過扣件安裝在桌面板長邊兩側。

每一個扣件上部一端設有安裝孔，通過安裝孔活動鏈接在桌面板一側，能夠在平行于桌面的平面內活動的，扣件底部端設置有向下彎折成一定角度折邊，方便人們用手撥動。

與現有技術相比較，本實用新型的有益效果是：本實用新型使用時，由于扣件與桌面班活動鏈接。若桌子站立支撐使用時，將扣件撥動至于與安裝邊沿平行的位置，即可將支腿管與桌面板鎖緊；若桌子折疊收回時，將扣件撥動使其與桌面板成一角度，即可使支腿管與桌面板分離。本實用新型結構簡單，操作方便、便于攜帶，節省空間。

進一步，支腿管1、支腿管2通過螺栓鎖緊，兩交叉管中間設置有橡膠墊圈，能夠使兩個支腿管固定更加緊固，不會打滑。

進一步，每個支腿管底部設置有半圓球型橡膠皮墊，在桌子與地面接觸時有更大的摩擦力，使用更加穩定。

綜上所述，本實用新型結構簡單穩定，拆裝攜帶方便、成本較低，經濟適用、節省空間。

附圖說明

圖1是本實用新型折疊桌子的三維結構示意圖。

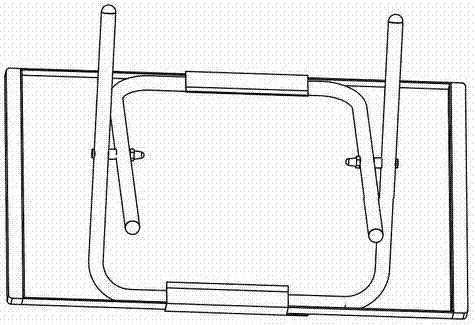

圖2是本實用新型折疊桌子的三維結構底部示意圖。

桌面板——1、扣件——2、邊條——3、支腿管1——4、支腿管2——5、橡膠皮墊——6、橡膠墊圈——7。

具體實施方式

以下結合附圖對本實用新型的最佳實施例做詳細描述。

參照圖1和2所示，所述面板由桌面板（1）及安裝在桌面板（1）短邊兩端的邊條（3）組成，且安裝在支腿管1（4）、支腿管2（5）上，所述支腿管1（4）、支腿管2（5）通過螺栓交叉鏈接且可活動；所述支腿管1（4）、支腿管2（5）上部中間部分安裝于扣件(2)內，支腿管1（4）、支腿管2（5）通過螺栓交叉連接，從而在支腿管1（4）、支腿管2（5）與桌面板（1）之間構成四點連接，支撐固定起桌面板（1）；所述扣件（2）通過其安裝孔活動鏈接在桌面板（1）上，當桌子正常使用時，撥動扣件(2)使其與面板邊沿貼合，鎖住支腿管1（4）、支腿管2（5）使其固定并支撐住面板；當桌子不使用，需折疊時，撥動扣件（2）使其轉動沿離開桌面板邊沿，即安裝在扣件（2）內的支腿管1（4）、支腿管2（5）松動，即可將桌子折疊收起來。所述支腿管1（4）、支腿管2（5）交叉鏈接中間設有橡膠墊圈（7）。所述支腿管1（4）、支腿管2（5）底部設置有橡膠皮墊（6）。本實用新型平穩性高、結構簡單、操作方便，人們開車出行戶外活動時，放置車后備箱攜帶方便、節省空間、實用性強。

本實用新型不局限于上述具體的實施方式，本領域的普通技術人員從上述構思出發，不經過創造性的勞動，所做出的種種變換，均落在本實用新型的保護范圍之內。
