本實用新型涉及電力維修輔助設備領域，具體為一種電力維修梯。

背景技術：

在進行電力維修時，經常需要工作人員進行登高作業，在登高作業時，必不可少的需要用到維修梯，但是現有的維修梯一般高度和跨度都非常有限，在進行維修工作時會限制維修人員的活動范圍，并且維修梯的固定并不是非常可靠，在進行維修工作時，時有發生維修梯滑脫翻倒的情況，容易造成人員受傷的事故，現需要一種新的維修梯來解決上述問題，保證維修工作能順利進行的同時兼顧維修操作的安全性。

技術實現要素：

本實用新型的目的在于提供一種電力維修梯，以解決上述背景技術中提出的問題。

為實現上述目的，本實用新型提供如下技術方案：一種電力維修梯，包括底座，所述底座一端鉸接有底座梯，所述底座另一端鉸接有套筒，所述底座梯中部設置有控制器，所述底座梯上部設置有電機，所述電機與主動齒輪配合，所述底座梯和所述套筒上均設置有螺紋旋鈕，所述螺紋旋鈕端部與轉動齒頭轉動配合，所述底座梯內套設有抽拉梯，所述套筒內套設有伸縮桿，所述抽拉梯和所述伸縮桿上均設置有齒條，所述抽拉梯頂端通過鉸接軸與所述伸縮桿頂端鉸接，所述底座設置有抽拉底桿，所述抽拉底桿通過固定插銷定位，所述底座側部設置有側支腿盒，所述側支腿盒內鉸接有側支腿，所述側支腿盒一端還放置有螺紋支腳。

優選的，所述抽拉底桿上均開設有一組銷孔，所述銷孔與所述固定插銷適配，處于端部的抽拉底桿的一端設置有鉸接座，所述套筒與所述鉸接座鉸接。

優選的，所述側支腿盒中設置有銷軸，所述側支腿與所述銷軸鉸接，所述側支腿一端設置有拉手，所述側支腿盒一側開設有支腳盒，所述螺紋支腳放置在所述支腳盒中，所述側支腿盒通過合頁與扣蓋鉸接，所述扣蓋與所述支腳盒適配。

優選的，所述底座梯下部設置有電插頭，所述電插頭與所述電機電連接，所述電機與所述控制器電連接，所述控制器上設置有開關、升起鍵以及下降鍵。

優選的，所述底座梯上設置有一組底踏板，所述抽拉梯上設置有一組頂踏板，所述底座梯上部設置有安裝槽，所述安裝槽上開設有一組螺孔，所述安裝槽一端開設有齒輪槽，所述齒輪槽與所述底座梯內部的滑槽連通，所述底座梯內部還開設有齒頭槽，所述齒頭槽也與所述滑槽相通，所述齒輪槽與所述主動齒輪適配，所述齒頭槽與所述轉動齒頭適配，所述主動齒輪和所述轉動齒頭均與所述齒條適配，所述滑槽與所述抽拉梯適配。

優選的，所述電機設置有臺階，所述臺階上穿裝有一組連接螺栓，所述連接螺栓與所述螺孔適配，所述電機設置有抱閘。

優選的，所述電力維修梯使用時，因底座梯與底座一端鉸接，套筒與處于端部的抽拉底桿鉸接，使用者可以通過調節抽拉底桿的拉出長度來調節本裝置站立時的跨度，非常方便，使用者可將電插頭與電源連接，通過電源給電機供電，然后通過控制器來控制電機工作，按下開關則接通電機的供電電路，按下升起鍵則電機正轉，主動齒輪與抽拉梯上的齒條嚙合，抽拉梯在主動齒輪的帶動下升起，抽拉梯與伸縮桿端部鉸接，抽拉梯升起時，也帶動伸縮桿從套筒中伸出，完成本裝置的升高，當高度滿意后，松開升起鍵，電機斷電，電機具有抱閘，斷電后自動鎖死，這樣的設計可防止抽拉梯回落，使用者爬上底座梯后，還可將螺紋旋鈕旋入，使得轉動齒頭與齒條嚙合，進一步固定抽拉梯和底座梯，伸縮桿和套筒也通過螺紋旋鈕、轉動齒頭、齒條配合固定，本裝置使用時可放倒操作，調節好抽拉梯與底座梯、伸縮桿與套筒的配合位置后，再將本裝置豎立起來，豎立起來之后，則可通過拉手將側支腿盒中的側支腿拉出，然后將支腳盒中的螺紋支腳取出，將螺紋支腳與側支腿端部螺接旋入，使得螺紋支腳頂住地面，起到支撐的作用，加強了底座的穩定性，提高了操作的安全性，當不方便接通電源時，則使用者可將電機向安裝槽一側移動，使得臺階與不同的螺孔配合，電機移位后，主動齒輪不再與齒條嚙合，這時使用者可通過手動的方式完成抽拉梯的伸縮。

與現有技術相比，本實用新型的有益效果是：該電力維修梯使用時，因底座梯與底座一端鉸接，套筒與處于端部的抽拉底桿鉸接，使用者可以通過調節抽拉底桿的拉出長度來調節本裝置站立時的跨度，非常方便，使用者可將電插頭與電源連接，通過電源給電機供電，然后通過控制器來控制電機工作，按下開關則接通電機的供電電路，按下升起鍵則電機正轉，主動齒輪與抽拉梯上的齒條嚙合，抽拉梯在主動齒輪的帶動下升起，抽拉梯與伸縮桿端部鉸接，抽拉梯升起時，也帶動伸縮桿從套筒中伸出，完成本裝置的升高，當高度滿意后，松開升起鍵，電機斷電，電機具有抱閘，斷電后自動鎖死，這樣的設計可防止抽拉梯回落，使用者爬上底座梯后，還可將螺紋旋鈕旋入，使得轉動齒頭與齒條嚙合，進一步固定抽拉梯和底座梯，伸縮桿和套筒也通過螺紋旋鈕、轉動齒頭、齒條配合固定，本裝置使用時可放倒操作，調節好抽拉梯與底座梯、伸縮桿與套筒的配合位置后，再將本裝置豎立起來，豎立起來之后，則可通過拉手將側支腿盒中的側支腿拉出，然后將支腳盒中的螺紋支腳取出，將螺紋支腳與側支腿端部螺接旋入，使得螺紋支腳頂住地面，起到支撐的作用，加強了底座的穩定性，提高了操作的安全性，當不方便接通電源時，則使用者可將電機向安裝槽一側移動，使得臺階與不同的螺孔配合，電機移位后，主動齒輪不再與齒條嚙合，這時使用者可通過手動的方式完成抽拉梯的伸縮；本裝置能夠靈活的調節跨度和高度，可通過電驅動，使用省力方便，在無電時也可采用手動伸縮的方法，適用范圍廣，固定牢靠，安全性高。

附圖說明

圖1為本實用新型結構示意圖。

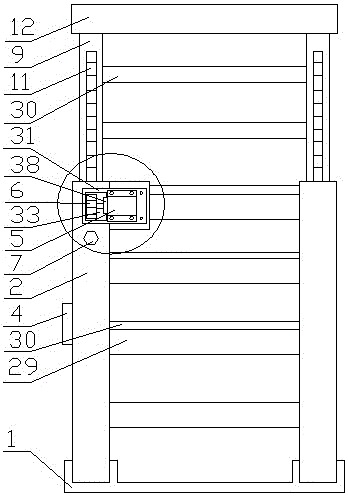

圖2為圖1的右視圖。

圖3為圖1中處于上方的圈出部分的局部放大示意圖。

圖4為圖1中處于下方的圈出部分的局部放大示意圖。

圖5為本實用新型圖2中圈出部分的局部放大示意圖。

圖6為本實用新型底座梯和抽拉梯配合的結構示意圖。

圖中：1、底座，2、底座梯，3、套筒，4、控制器，5、電機，6、主動齒輪，7、螺紋旋鈕，8、轉動齒頭，9、抽拉梯，10、伸縮桿，11、齒條，12、鉸接軸，13、抽拉底桿，14、固定插銷，15、側支腿盒，16、側支腿，17、螺紋支腳，18、銷孔，19、鉸接座，20、銷軸，21、拉手，22、支腳盒，23、合頁，24、扣蓋，25、電插頭，26、開關，27、升起鍵，28、下降鍵，29、底踏板，30、頂踏板，31、安裝槽，32、螺孔，33、齒輪槽，34、滑槽，35、齒頭槽，36、臺階，37、連接螺栓，38、抱閘。

具體實施方式

下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。基于本實用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

請參閱圖1-6，本實用新型提供一種技術方案：一種電力維修梯，包括底座1，所述底座1一端鉸接有底座梯2，所述底座1另一端鉸接有套筒3，所述底座梯2中部設置有控制器4，所述底座梯2上部設置有電機5，所述電機5與主動齒輪6配合，所述底座梯2和所述套筒3上均設置有螺紋旋鈕7，所述螺紋旋鈕7端部與轉動齒頭8轉動配合，所述底座梯2內套設有抽拉梯9，所述套筒3內套設有伸縮桿10所述抽拉梯9和所述伸縮桿10上均設置有齒條11，所述抽拉梯9頂端通過鉸接軸12與所述伸縮桿10頂端鉸接，所述底座1設置有抽拉底桿13，所述抽拉底桿13通過固定插銷14定位，所述底座1側部設置有側支腿盒15，所述側支腿盒15內鉸接有側支腿16，所述側支腿盒15一端還放置有螺紋支腳17，所述抽拉底桿13上均開設有一組銷孔18，所述銷孔18與所述固定插銷14適配，處于端部的抽拉底桿13的一端設置有鉸接座19，所述套筒3與所述鉸接座19鉸接，所述側支腿盒15中設置有銷軸20，所述側支腿16與所述銷軸20鉸接，所述側支腿16一端設置有拉手21，所述側支腿盒15一側開設有支腳盒22，所述螺紋支腳17放置在所述支腳盒22中，所述側支腿盒15通過合頁23與扣蓋24鉸接，所述扣蓋24與所述支腳盒22適配，所述底座梯2下部設置有電插頭25，所述電插頭25與所述電機5電連接，所述電機5與所述控制器4電連接，所述控制器4上設置有開關26、升起鍵27以及下降鍵28，所述底座梯2上設置有一組底踏板29，所述抽拉梯9上設置有一組頂踏板30，所述底座梯2上部設置有安裝槽31，所述安裝槽31上開設有一組螺孔32，所述安裝槽31一端開設有齒輪槽33，所述齒輪槽33與所述底座梯2內部的滑槽34連通，所述底座梯2內部還開設有齒頭槽35，所述齒頭槽35也與所述滑槽34相通，所述齒輪槽33與所述主動齒輪6適配，所述齒頭槽35與所述轉動齒頭8適配，所述主動齒輪6和所述轉動齒頭8均與所述齒條11適配，所述滑槽34與所述抽拉梯9適配，所述電機5設置有臺階36，所述臺階36上穿裝有一組連接螺栓37，所述連接螺栓37與所述螺孔32適配，所述電機5設置有抱閘38。

工作原理：在使用該電力維修梯時，因底座梯2與底座1一端鉸接，套筒3與處于端部的抽拉底桿13鉸接，使用者可以通過調節抽拉底桿13的拉出長度來調節本裝置站立時的跨度，非常方便，使用者可將電插頭25與電源連接，通過電源給電機5供電，然后通過控制器4來控制電機5工作，按下開關26則接通電機5的供電電路，按下升起鍵27則電機5正轉，主動齒輪6與抽拉梯9上的齒條11嚙合，抽拉梯9在主動齒輪6的帶動下升起，抽拉梯9與伸縮桿10端部鉸接，抽拉梯9升起時，也帶動伸縮桿10從套筒3中伸出，完成本裝置的升高，當高度滿意后，松開升起鍵27，電機5斷電，電機5具有抱閘38，斷電后自動鎖死，這樣的設計可防止抽拉梯9回落，使用者爬上底座梯2后，還可將螺紋旋鈕7旋入，使得轉動齒頭8與齒條11嚙合，進一步固定抽拉梯9和底座梯2，伸縮桿10和套筒3也通過螺紋旋鈕7、轉動齒頭8、齒條11配合固定，本裝置使用時可放倒操作，調節好抽拉梯9與底座梯2、伸縮桿10與套筒3的配合位置后，再將本裝置豎立起來，豎立起來之后，則可通過拉手21將側支腿盒15中的側支腿16拉出，然后將支腳盒22中的螺紋支腳17取出，將螺紋支腳17與側支腿16端部螺接旋入，使得螺紋支腳17頂住地面，起到支撐的作用，加強了底座1的穩定性，提高了操作的安全性，當不方便接通電源時，則使用者可將電機5向安裝槽31一側移動，使得臺階36與不同的螺孔32配合，電機5移位后，主動齒輪6不再與齒條11嚙合，這時使用者可通過手動的方式完成抽拉梯9的伸縮。

盡管已經示出和描述了本實用新型的實施例，對于本領域的普通技術人員而言，可以理解在不脫離本實用新型的原理和精神的情況下可以對這些實施例進行多種變化、修改、替換和變型，本實用新型的范圍由所附權利要求及其等同物限定。
