本發明涉及窗簾技術領域，尤其涉及一種可變換角度的窗簾。

背景技術：

大型場所，例如酒店、會所等，一般需要在兩面或多面窗戶上均使用窗簾，此時需要使用到轉角窗簾。

現有窗簾的滑道，大多是單根直平的，若在轉角窗處安裝這種窗簾的話，則需要使用兩根滑道，分別安裝到對應的兩側的窗上。另外，有一種使用專用設備把滑道折彎，也可使用到轉角窗上，但這種滑道角度固定，不能二次調節角度。

現有技術中也公開一種可用于轉動窗簾桿的轉角連接件，例如公開號為CN202723502U的中國專利“一種窗簾桿轉角連接件”，其通過兩轉動部上設置轉接孔，通過銷軸穿入兩轉接孔中以實現對窗簾桿角度的調整，但是此種方式連接不穩固。

技術實現要素：

本發明所要解決的技術問題在于，針對現有技術的不足，提出一種可變換角度且連接穩固的窗簾。

本發明解決其技術問題采用的技術方案是，提出一種可變換角度的窗簾，其包括：

第一滑道；

第二滑道；

第一滑道接頭，所述第一滑道接頭包括第一插接部以及第一連接部；所述第一連接部包括凸齒；所述第一滑道插接于第一插接部內與第一滑道接頭固連；

第二滑道接頭，所述第二滑道接頭包括第二插接部以及第二連接部；所述第二連接部包括與所述凸齒對應的齒槽；所述第二滑道插接于第二插接部內與第二滑道接頭固連；

所述第一連接部的凸齒卡合于第二連接部的齒槽內。

進一步地，所述第一連接部設置于第一插接部前端，所述第二連接部設置于第二插接部側壁。

進一步地，所述齒槽內凸設具有軸孔的連接軸，所述第一連接部對應該連接軸也形成有連接孔；連接件穿過連接孔并伸入軸孔內將所述第一滑道接頭和第二滑道接頭連接。

進一步地，所述第一插接部包括頂壁、由頂壁兩側邊向下延伸的第一側壁和第二側壁以及平行于頂壁的底壁；所述頂壁內表面凸出設置有第一凸條；所述第一側壁和第二側壁內表面凸出設置有在同一水平面的第二凸條和第三凸條。

進一步地，所述第一側壁由頂壁向底壁延伸且與底壁相隔一距離；所述第二側壁由頂壁向底壁延伸且與底壁連接。

進一步地，所述第一連接部包括底板，由底板向上和向下延伸的左側板與右側板；由底板向上和向下延伸的弧形前側板以及由底板中部向下延伸的齒部；所述凸齒間隔設置于齒部外表面。

進一步地，所述第二連接部包括前端為弧形的主體部，所述主體部上表面向下凹陷形成所述齒槽。

進一步地，所述第一滑道與第二滑道結構相同，均包括滑道底板，由滑道底板兩側邊傾斜向上延伸的兩T形插接板，由滑道底板兩側邊垂直向下延伸的兩滑道側壁以及具有缺口的滑道底壁；所述兩滑道側壁內表面均設置有滑道卡接條。

進一步地，還包括可于第一滑道和第二滑道內移動的多個移動環，所述移動環包括截面呈工字形的卡接部以及8字形環部。

本發明通過設置第一滑道接頭和第二滑道接頭的齒與齒槽的結合方式使得窗簾滑道可自由變換角度同時連接更為穩定、轉動 更加方便。

附圖說明

圖1為本發明一較佳實施例中可變換角度的窗簾的立體結構示意圖；

圖2為本發明一較佳實施例中第一滑道接頭和第二滑道接頭的立體結構示意圖；

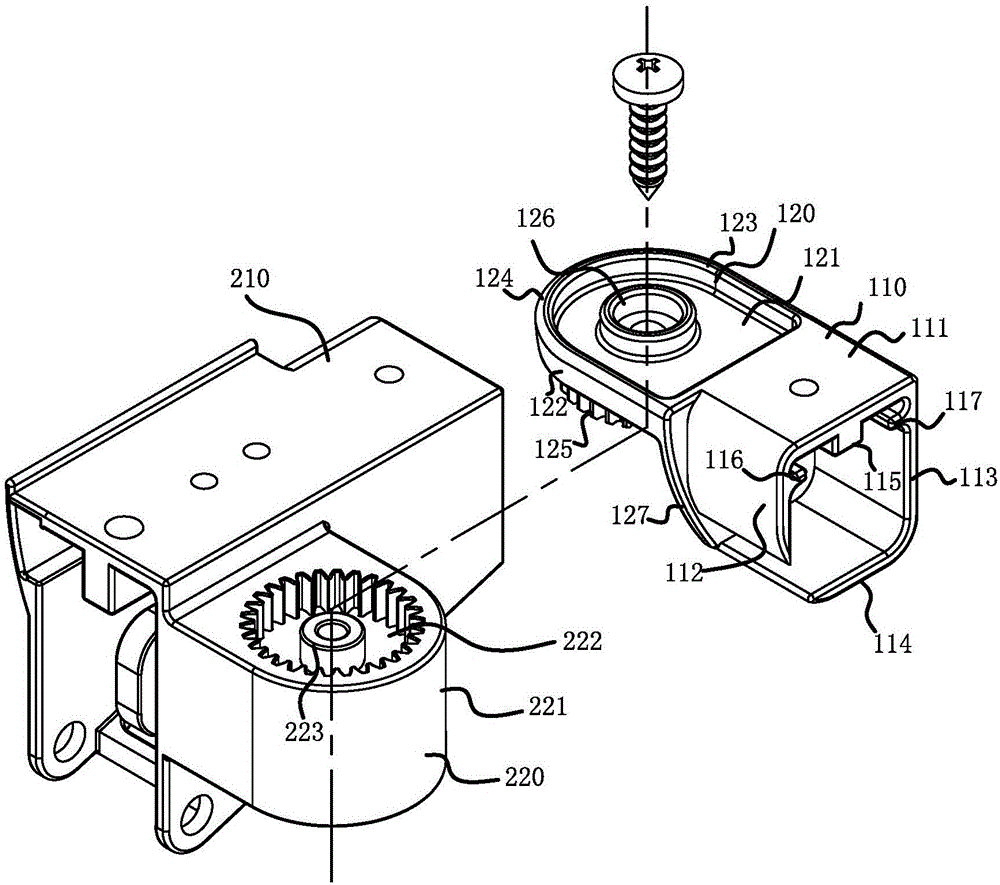

圖3為本發明一較佳實施例中部分零件的爆炸示意圖；

圖4為本發明一較佳實施例中部分零件的爆炸示意圖；

圖5為本發明一較佳實施例中滑道、移動環與安裝支架的截面圖。

具體實施方式

以下是本發明的具體實施例并結合附圖，對本發明的技術方案作進一步的描述，但本發明并不限于這些實施例。

請參照圖1、圖2、圖3、圖4、圖5，本實施例中，可變換角度的窗簾，其包括第一滑道10、第二滑道20、第一滑道接頭100、第二滑道接頭200。

第一滑道接頭100和第二滑道接頭200分別設置于第一滑道10和第二滑道20兩端，通過將第一滑道接頭100和第二滑道接頭200連接可使得第一滑道10和第二滑道20連接。

第一滑道接頭100和第二滑道接頭200上均形成有插接口，第一滑道100和第二滑道200插接于插接口內與第一滑道接頭和第二滑道接頭固定連接。

第一滑道接頭100由第一插接部110和第一連接部120兩部分構成。本實施例中，第一插接部110與第一連接部120的軸線平行，也即第一連接部120由第一插接部110前端水平延伸設置。

第一插接部110包括頂壁111、由頂壁兩側邊向下延伸的第一 側壁112和第二側壁113，以及平行于頂壁111的底壁114。本實施例中，位于滑道結構配合，第一側壁112與底壁114相隔一定間距而第二側壁113與底壁114連接；頂壁111、第一側壁112、第二側壁113和底壁114圍成了插接口。

頂壁111內表面凸出設置有第一凸條115，第一側壁112和第二側壁113內表面也凸出設置有在同一水平面的第二凸條116和第三凸條117。第一凸條115、第二凸條116和第三凸條117以及三者之間形成的空間用于卡接滑道。

第一連接部120包括底板121以及由底板121向上和向下延伸的左側板122和右側板123以及由底板121向上和向下延伸的弧形前側板124。左側板122、右側板123以及弧形前側板124的上表面與頂壁111上表面平齊。

在底板121中部向下延伸設置有齒部125，齒部125外表面形成多個間隔設置的齒。底板121中部向上延伸形成有臺階連接孔126，臺階連接孔貫穿齒部125。

左側板122與底壁114通過左弧形邊壁127連接，右側板123與第二側壁113也通過右傾斜邊壁(圖中未示)連接。左弧形邊壁127與右傾斜邊壁使得當?shù)谝换澜宇^繞第二滑道接頭轉動時具有足夠大的轉動空間。

第二滑道接頭200由第二插接部210與第二連接部220兩部分構成。本實施例中，第二插接部210設置在第二滑道接頭200側壁上，也即第二插接部210與第二滑道接頭200的軸線垂直。

第二插接部210用于卡接滑道的結構與第一插接部110類似。

第二連接部220包括前端為弧形的主體部221，主體部221上表面向下凹陷形成齒槽222。在齒槽222內還設置有具有軸孔的連接軸223。

當?shù)谝换澜宇^100與第二滑道接頭200組合時，將第一滑道接頭的齒部插入第二滑道接頭的齒槽內使得齒部上的齒與齒槽 嚙合；通過連接件，例如螺釘?shù)却┻^連接孔并伸入軸孔內將第一滑道接頭100和第二滑道接頭200固定連接。

當需要更換角度時，需要把第一滑道接頭100與第二滑道接頭200拆下分離，重新按另一角度安裝，由螺絲固連到一起，便能形成另一需要的角度。

本實施例中，第一滑道10和第二滑道20的結構相同，以下僅描述第一滑道10的優選實施結構。第一滑道10包括滑道底板11，由滑道底板兩側邊傾斜向上延伸的兩T形插接板12，由滑道底板兩側邊垂直向下延伸的兩滑道側壁13以及具有缺口的滑道底壁14。

第一滑道接頭和第二滑道接頭上的第一凸條115則設置于兩T形插接板12之間形成的空隙內；第二凸條116和第三凸條117則扣合于兩T形插接板12下部形成空隙內。

在兩滑道側壁13內表面還延伸設置有兩條滑道卡接條15，兩滑道卡接條15與滑道底壁14之間構成了用于卡接移動環30的空間。

移動環30包括截面呈工字形的卡接部31以及8字形環形部32。

還包括用于安裝滑道的安裝支架40，安裝支架40端部卡扣在T形插接板12間隙內。

本文中所描述的具體實施例僅僅是對本發明精神作舉例說明。本發明所屬技術領域的技術人員可以對所描述的具體實施例做各種各樣的修改或補充或采用類似的方式替代，但并不會偏離本發明的精神或者超越所附權利要求書所定義的范圍。
