本實用新型涉及一種倒流香爐，尤其是一種自動旋轉的倒流香爐。

背景技術：

倒流香爐的原理是因?yàn)闊熀形⒘１瓤諝庵兀灰覂?nèi)沒有風，同時隔離開燃燒加熱的外圍上升的熱空氣，不讓熱空氣帶著煙往上升，煙會下沉。煙氣中混入比較多的雜質，也就是說在點燃香的時候能產生較多的雜質微粒，煙微粒大于空氣的比重，煙往下沉。這種倒流香爐用的都是專用的“塔香，塔香在燃燒的過程中，同時能擴散較多的雜質微粒。而目前市場上的所使用的都是靜態的倒流香座。

技術實現要素：

本實用新型要解決的技術問題，在于提供一種結構簡單，操作簡單，且能夠?qū)㈧o態倒流香座轉變成動態倒流香座，增加了視覺美感。

本實用新型是這樣實現的：一種自動旋轉倒流香爐，包括底座、置于底座上方的倒流香爐和過濾桶；所述底座上開設有一導煙槽，還設有一流道與所述導煙槽相通；且所述導煙槽下方開設有一容置腔，所述容置腔內設有一旋轉裝置；所述旋轉裝置上設有一轉盤，且所述倒流香爐置于轉盤上；所述倒流香爐上設有一托盤，所述托盤中心開設有一進煙孔，所述倒流香爐內設有一與所述進煙孔連接的進煙通道，且所述倒流香爐的側壁開設有一出煙孔與進煙通道相通；所述過濾桶設置于所述流道的流道口下方。

進一步的，所述旋轉裝置上設有一電源，能夠?yàn)樾D(zhuǎn)裝置提供電力。

進一步的，所述底座上雕刻有花紋，增加美感。

本實用新型的優點在于：通過使用旋轉裝置帶動轉盤旋轉，且倒流香爐置于轉盤上，倒流香爐可跟隨轉盤旋轉，且煙可通過進煙通道從出煙孔流出，且在底座的導煙槽內旋轉，使得香煙在導煙槽內旋轉流動，增加了觀賞性，且通過流道口下方設置過濾桶，可將煙流入過濾桶中過濾，凈化空氣。

附圖說明

下面參照附圖結合實施例對本實用新型作進一步的說明。

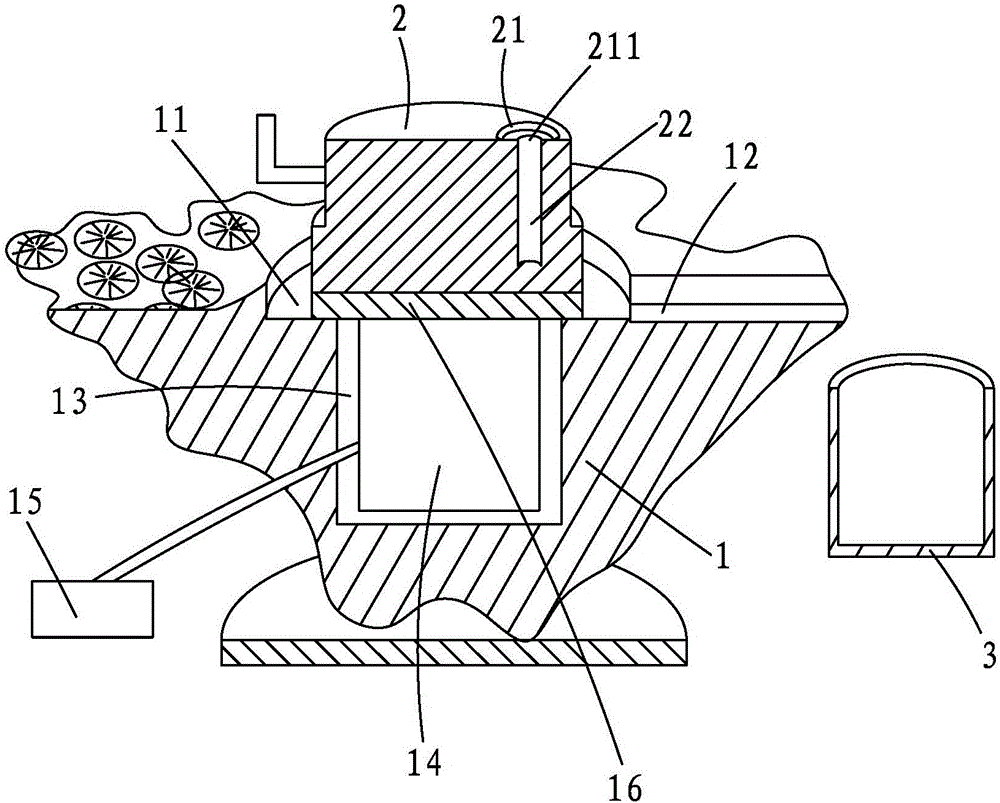

圖1為本實用新型的結構示意圖。

圖2為圖1的A-A剖視圖。

附圖標注說明：底座1、倒流香爐2、過濾桶3、導煙槽11、流道12、容置腔13、旋轉裝置14、電源15、轉盤16、托盤21、進煙孔211、進煙通道22、出煙孔23、塔香4

具體實施方式

請參閱圖1和圖2所示，本實用新型一種自動旋轉倒流香爐，包括底座1、置于底座1上方的倒流香爐2和過濾桶3；所述底座1上開設有一導煙槽11，還設有一流道12與所述導煙槽11相通；且所述導煙槽11下方開設有一容置腔13，所述容置腔13內設有一旋轉裝置14，所述旋轉裝置14上設有一電源15，能夠?yàn)樾D(zhuǎn)裝置14提供電力。所述旋轉裝置14上設有一轉盤16，且所述倒流香爐2置于轉盤16上，通過旋轉裝置14的帶動可將置于轉盤16上的倒流香爐2轉動起來；所述倒流香爐2上設有一托盤21，所述托盤21中心開設有一進煙孔211，所述倒流香爐2內設有一與所述進煙孔211連接的進煙通道22，且所述倒流香爐2的側壁開設有一出煙孔23與進煙通道22相通；所述過濾桶3設置于所述流道12的流道口下方。

點燃塔香4，將塔香4置于托盤21內，因?yàn)闊熚⒘４笥诳諝獾谋戎貙⑼鲁粒瑥倪M(jìn)煙孔211進入，經過進煙通道22，最后從出煙孔23流出到導煙槽11內，由于倒流香爐2是一種旋轉狀態，所以從出煙孔23不斷流出的香煙也處于一種運動狀態，在導煙槽11內形成一種動態的香煙，且香煙從所述流道12流出繼續下沉，最后流入過濾桶3內，過濾桶3將過濾香煙中的微粒，凈化空氣，且底座上雕刻有花紋，加上流動的香煙，形成一道美麗的風景，增加了觀賞性。

雖然以上描述了本實用新型的具體實施方式，但是熟悉本技術領域的技術人員應當理解，我們所描述的具體的實施例只是說明性的，而不是用于對本實用新型的范圍的限定，熟悉本領域的技術人員在依照本實用新型的精神所作的等效的修飾以及變化，都應當涵蓋在本實用新型的權利要求所保護的范圍內。
