本實用新型涉及鞋膜機設備技術領域，尤其是涉及一種便于更換薄膜的智能新型鞋膜機。

背景技術：

在一些對衛生、空氣質量要求較高的場所，往往要求人們在鞋上手動套上一個鞋套，采用這種方式比較麻煩，而且比較浪費資源，對于此，人們發明了鞋膜機，使得可以利用機器自動給鞋套上一層鞋膜，解決了來訪者的麻煩，方便他們進門時不必用手去給鞋套上鞋套。但是現有的鞋膜機在使用的時候，更換鞋膜的時候需要拆開鞋膜機底蓋和鞋膜機上蓋，然后再進行更換薄膜，采用這種方式進行更換比較麻煩，浪費大量的人工，使用不方便。

技術實現要素：

本實用新型要解決的問題是提供了一種結構簡單、體積小、制造成本低和便于更換薄膜的智能新型鞋膜機。

為解決上述技術問題，本實用新型采用的技術方案是：一種便于更換薄膜的智能新型鞋膜機，包括有鞋膜機殼體，所述鞋膜機殼體包括有鞋膜機底蓋以及與所述鞋膜機底蓋配合連接的鞋膜機上蓋，所述鞋膜機殼體的左側設置有踏板裝置，其特征在于：所述鞋膜機殼體的右端設置有裝飾蓋，所述裝飾蓋與所述鞋膜機上蓋可拆卸連接，所述裝飾蓋的底部設置有薄膜固定裝置，所述薄膜固定裝置包括有滾筒，所述滾筒的左右兩端設置有轉軸，所述鞋膜機上蓋上設置有與所述轉軸配合的安裝孔位，所述滾筒通過所述轉軸繞所述鞋膜機上蓋旋轉。

優選地，上述的一種便于更換薄膜的智能新型鞋膜機，其中所述滑軌的內側設置有滑槽，所述踏板裝置的左右兩側設置有凸起，所述滑軌、踏板裝置通過所述滑槽、凸起配合連接。

優選地，上述的一種便于更換薄膜的智能新型鞋膜機，其中所述踏板裝置的左右兩側均設置有滑軌，所述踏板裝置與所述滑軌配合連接，所述踏板裝置的底部設置有若干個鉸鏈彈簧，所述鞋膜機底蓋與所述鞋膜機上蓋之間形成有空腔，所述空腔內設置有蓋板，所述蓋板頂部設置有海綿。

優選地，上述的一種便于更換薄膜的智能新型鞋膜機，其中所述鞋膜機底蓋內設置有用于支撐所述蓋板的支撐板。

優選地，上述的一種便于更換薄膜的智能新型鞋膜機，其中所述裝飾蓋上設置卡扣，所述鞋膜機上蓋上設置有凹槽，所述裝飾蓋和所述鞋膜機上蓋通過所述卡扣、凹槽配合連接。

優選地，上述的一種便于更換薄膜的智能新型鞋膜機，其中所述鉸鏈彈簧的數量為兩個。

優選地，上述的一種便于更換薄膜的智能新型鞋膜機，其中所述踏板裝置包括有踏板底蓋以及與所述踏板底蓋配合連接的踏板上蓋。

本實用新型具有的優點和有益效果是：鞋膜機殼體的左側設置有踏板裝置，踏板裝置的左右兩側設置有滑軌，踏板裝置與所述滑軌配合連接，踏板裝置的底部設置有若干個鉸鏈彈簧，鞋膜機底蓋與所述鞋膜機上蓋之間形成有空腔，空腔內設置有蓋板，蓋板頂部設置有海綿，鞋膜機殼體有右端設置有裝飾蓋，裝飾蓋的底部設置有薄膜固定裝置，薄膜固定裝置包括有滾筒，滾筒的左右兩端設置有轉軸，鞋膜機上蓋上設置有與轉軸配合的安裝孔位，滾筒通過轉軸繞鞋膜機上蓋旋轉，整體結構簡單，設計合理，踏板裝置可通過鉸鏈彈簧彈起，生產本成低；更換薄膜時，只需打開裝飾蓋，拿出滾筒即可，整個過程操作簡單，不需要將整個鞋膜機殼體拆開，使用較方便。

附圖說明

圖1是本實用新型的整體結構示意圖；

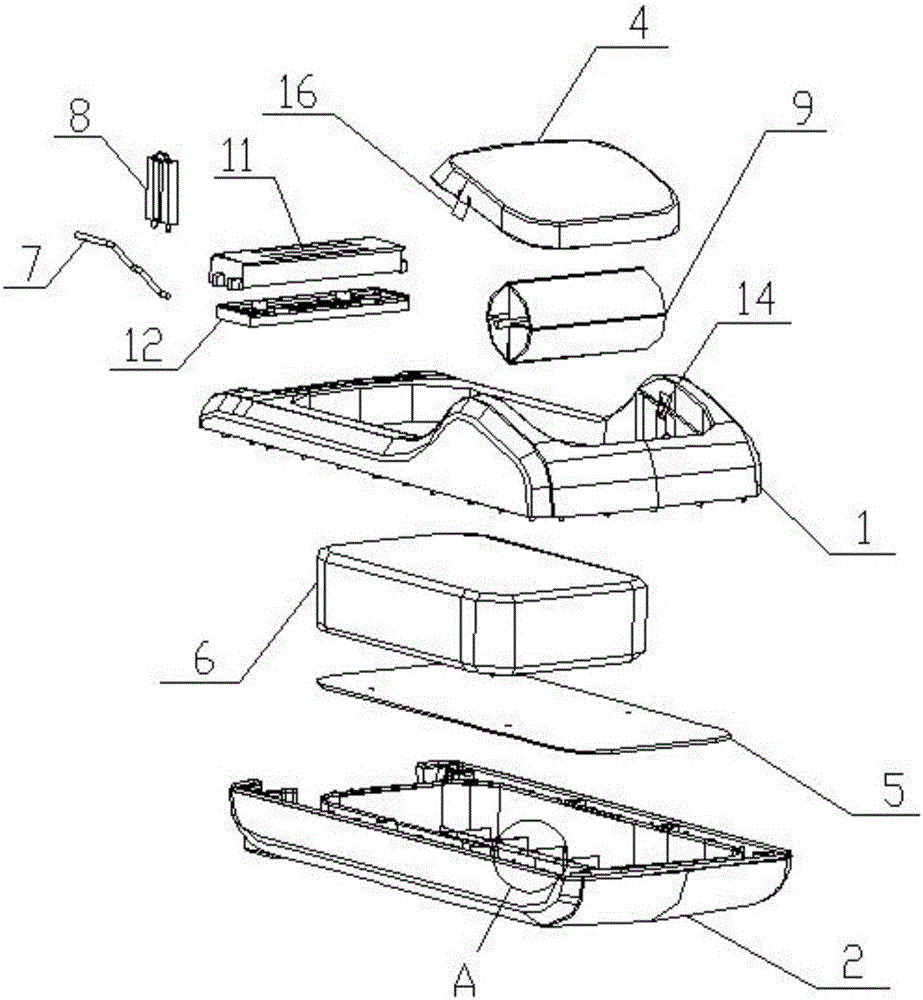

圖2是本實用新型的爆炸圖；

圖3是圖2中A處的局部放大圖；

圖4是本實用新型中滾筒的結構示意圖；

圖5是本實用新型中踏板裝置的結構示意圖；

圖6是本實用新型中滑軌的結構示意圖；

圖7是本實用新型將鞋膜機上蓋拿開之后的結構示意圖。

圖中：1、鞋膜機上蓋 2、鞋膜機底蓋 3、踏板裝置

4、裝飾蓋 5、蓋板 6、海綿

7、鉸鏈彈簧 8、滑軌 9、滾筒

10、滑槽 11、踏板上蓋 12、踏板底蓋

13、支撐板 14、凹槽 15、轉軸

16、卡扣 17、凸起

具體實施方式

下面結合附圖對本實用新型的具體實施例做詳細說明。

如圖1、圖2、圖3、圖4、圖5、圖6和圖7所示，一種便于更換薄膜的智能新型鞋膜機，包括有鞋膜機殼體，鞋膜機殼體包括有鞋膜機底蓋2以及與鞋膜機底蓋2配合連接的鞋膜機上蓋1，鞋膜機殼體的左側設置有踏板裝置3，踏板裝置3包括有踏板底蓋12以及與踏板底蓋12配合連接的踏板上蓋11，踏板裝置3的左右兩側設置有滑軌8，滑軌8的內側設置有滑槽10，踏板裝置3的左右兩側設置有凸起17，滑軌8和踏板裝置通過滑槽10、凸起17配合連接，踏板裝置3的底部設置有兩個鉸鏈彈簧7，鞋膜機底蓋2與鞋膜機上蓋1之間形成有空腔，空腔內設置有蓋板5，鞋膜機底蓋2內設置有用于支撐蓋板5的支撐板13，蓋板5的頂部設置有海綿6，鞋膜機殼體的右端設置有裝飾蓋4，裝飾蓋4上設置卡扣16，鞋膜機上蓋1上設置有凹槽14，裝飾蓋4和鞋膜機上蓋1通過卡扣16、凹槽14配合連接，裝飾蓋4的底部設置有薄膜固定裝置，薄膜固定裝置包括有滾筒9，滾筒9的左右兩端設置有轉軸15，鞋膜機上蓋1上設置有與轉軸15配合的安裝孔位，滾筒9通過轉軸15繞鞋膜機上蓋1旋轉。

整體結構簡單，設計合理，踏板裝置3可通過鉸鏈彈簧7彈起，生產本成低；更換薄膜時，只需打開裝飾蓋4，拿出滾筒即可，整個過程操作簡單，不需要將整個鞋膜機殼體拆開，使用較方便。

以上對本實用新型的一個實施例進行了詳細說明，但所述內容僅為本實用新型的較佳實施例，不能被認為用于限定本實用新型的實施范圍。凡依本實用新型申請范圍所作的均等變化與改進等，均應仍歸屬于本實用新型的專利涵蓋范圍之內。
