本實用新型涉及一種茶盤，具體是一種茶盤的面板裝配結構。

背景技術：

中國專利文獻號CN204114332U于2015年1月21日公開了一種電磁爐茶盤，包括安裝面板及設于安裝面板上的水龍頭，所述水龍頭包括出水頭、與出水頭連通的出水管及連通出水管和安裝面板的連接座，所述出水管下端設有定位塊，所述連接座包括套設于出水管下端的定位平臺及貫通定位平臺上下兩端的連通管，所述安裝面板上設有與所述連通管相適配的出水孔，所述出水孔外側設有與所述定位塊相適配的定位槽。

傳統的茶盤，其面板結構包括微晶面板和面框（即前述專利文獻中的安裝面板），面框與底座（前述專利文獻中的茶盤本體）之間通過螺釘相互固定，微晶面板和面框之間通過粘膠相互固定。通過粘膠形式的裝配，不僅裝配步驟相對繁瑣、浪費較多的人工成本，而且非常不利于環保。

技術實現要素：

本實用新型的目的在于克服上述現有技術存在的不足，而提供一種裝配簡便快捷、無需粘膠的茶盤的面板裝配結構。

本實用新型的目的是這樣實現的：

一種茶盤的面板裝配結構，包括相互蓋合的底座和面板，其結構特征在于，還包括固定邊框；所述固定邊框套接在底座和面板的外緣；固定邊框通過固定結構與底座固定，并把面板緊壓在底座上。

所述底座的開口上環設有呈內凹的面板裝配槽，面板置于該面板裝配槽內；固定邊框與底座固定后，固定邊框把面板緊壓在面板裝配槽內。

所述面板裝配槽上設有用于密封底座、面板和固定邊框的密封圈。

所述底座的開口設有若干朝內凸起的底座限位塊，底座限位塊與面板的外緣相互抵靠組裝在一起。

所述固定邊框的內側壁對應底座限位塊設有若干朝內凸起的固定邊框固定塊，每個固定邊框固定塊與相應的底座限位塊相互配合組裝在一起。

所述固定邊框的內側壁設有若干朝內凸起的固定邊框限位塊，固定邊框限位塊與面板的外緣相互抵靠組裝在一起。

所述固定邊框的截面呈7字形，其上部套住面板，下部套住底座。

所述固定結構為用于固定固定邊框與底座的螺釘機構或卡扣機構。

所述底座與面板之間設有加熱組件，所述加熱組件為電磁加熱組件、電陶加熱組件、發熱管加熱組件或光波加熱組件；所述底座與面板之間設有用于供電的耦合器。

所述面板為微晶面板。

本實用新型的有益效果如下：

通過上述結構改進，用固定邊框替代現有技術中的面框，固定邊框直接與底座和面板套接，并且固定邊框與底座固定后能夠直接把面板緊壓在底座上，裝配更加簡便快捷，人工成本低，無需再通過粘膠的形式固定面板，更加環保。

附圖說明

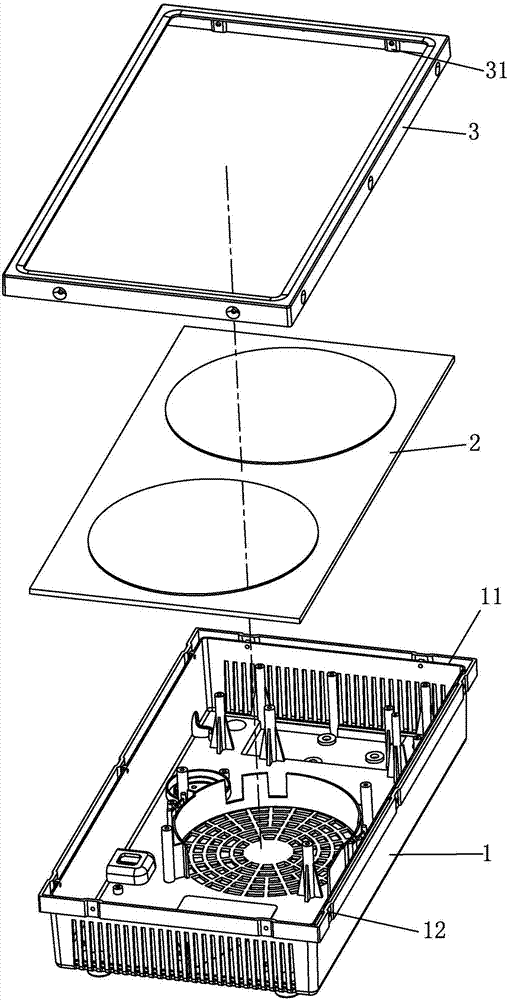

圖1為本實用新型一實施例的分解圖。

圖2為本實用新型一實施例又一方位的分解圖。

圖3為本實用新型一實施例裝配的剖視圖。

圖4為圖3中A處放大圖。

圖5為本實用新型一實施例裝配又一方位的剖視圖。

圖6為圖3中B處放大圖。

具體實施方式

下面結合附圖及實施例對本實用新型作進一步描述。

參見圖1-圖6，本茶盤的面板裝配結構，包括相互蓋合的底座1和面板2，其中，面板2為微晶面板，所述茶盤的面板裝配結構還包括固定邊框3，固定邊框3替代現有技術中的面框；固定邊框3套接在底座1和面板2的外緣；固定邊框3通過固定結構與底座1固定，并把面板2緊壓在底座1上。它們的裝配更加簡便快捷，人工成本低，無需再通過粘膠的形式固定面板，更加環保。

進一步地，底座1的開口上環設有呈內凹的面板裝配槽11，面板2置于該面板裝配槽11內；固定邊框3與底座1固定后，固定邊框3把面板2緊壓在面板裝配槽11內，該技術方案使面板2能夠預安裝在面板裝配槽11上（即面板2嵌入底座1），更容易對準，能夠更進一步提高裝配效率。

另外，面板裝配槽11上還可設有用于密封底座1、面板2和固定邊框3的密封圈（圖中未標出），保證它們的密封性，防止水會從它們的縫隙中滲入底座1內。

進一步地，底座1的開口設有若干朝內凸起的底座限位塊12，底座限位塊12與面板2的外緣相互抵靠組裝在一起，防止面板2在面板裝配槽11（即底座）內產生松動的現象。

進一步地，固定邊框3的內側壁對應底座限位塊12設有若干朝內凸起的固定邊框固定塊31，每個固定邊框固定塊31與相應的底座限位塊12相互配合組裝在一起，該技術方案使固定邊框3與底座1之間更容易對準，也更好地防止兩者產生松動的現象。

進一步地，固定邊框3的內側壁設有若干朝內凸起的固定邊框限位塊32，固定邊框限位塊32與面板2的外緣相互抵靠組裝在一起，同樣地，防止面板2在固定邊框3內產生松動的現象。

進一步地，固定邊框3的截面呈7字形，其上部套住面板2的頂部外緣，下部套住底座1的側壁，它們之間相互不干涉，裝配更快。

進一步地，固定結構為用于固定固定邊框3與底座1的螺釘機構（圖中未標出）或卡扣機構（圖中未標出），本實施例優選為螺釘機構，并且螺釘機構直接把固定邊框固定塊31和底座限位塊12固定，裝配效率非常高，更穩固可靠，本領域的技術人員均可理解。

進一步地，底座1與面板2之間設有加熱組件（圖中未標出），所述加熱組件為主流的加熱組件，如電磁加熱組件、電陶加熱組件、發熱管加熱組件或光波加熱組件等。又或者，底座1與面板2之間設有用于供電的耦合器（圖中未標出），耦合器能夠對自身具有發熱組件的水壺或消毒皿進行供電，能夠滿足加熱的使用需要。本領域的技術人員均可理解。

上述為本實用新型的優選方案，顯示和描述了本實用新型的基本原理、主要特征和本實用新型的優點。本領域的技術人員應該了解本實用新型不受上述實施例的限制，上述實施例和說明書中描述的只是說明本實用新型的原理，在不脫離本實用新型精神和范圍的前提下本實用新型還會有各種變化和改進，這些變化和改進都落入要求保護的本實用新型范圍內。本實用新型要求保護范圍由所附的權利要求書及其等同物界定。
