本實用新型屬于電熱壺技術領域，尤其涉及一種具有凈化水功能的電熱水壺。

背景技術：

電熱壺就是將食用水或飲料加熱到可以飲用的家電裝置，一般用于飯店、客房、家用、等供客人自助燒開水的電開水器。在使用電熱壺進行燒自來水的過程中，內部會殘存大量的水銹，影響飲用水的質量，本文提供一種具有凈化水功能的電熱水壺可以在添加自來水之前進行水處理，保證了飲用水的質量。

因此，發明一種具有凈化水功能的電熱水壺顯得非常必要。

技術實現要素：

針對現有技術使用電熱壺?zé)畷r內部容易出現大量水銹，影響飲用水質量的問題，本實用新型提供一種具有凈化水功能的電熱水壺。

一種具有凈化水功能的電熱水壺，包括壺底座、壺體、進水閥、手柄、水處理裝置、進水管、水龍頭接口、出水口、污水管、污水排放閥、連接件、不銹鋼過濾網、紗布、活性炭過濾層、半透膜和濾芯；所述壺體設置在所述壺底座上，所述污水管上設有一所述污水排放閥，所述水處理裝置與所述連接件之間的所述進水管上設有一所述進水閥，所述壺體一側設有一所述手柄，所述水處理裝置、進水管設置在所述壺體外側，所述不銹鋼過濾網、紗布、活性炭過濾層、半透膜、濾芯由上至下依次設置在所述水處理裝置內部。

所述壺體采用食品級304不銹鋼材料制成。

所述進水管連接所述水龍頭接口和所述水處理裝置。

由所述水處理裝置伸出的所述進水管經所述連接件連接所述壺體。

所述水處理裝置一側連接有一所述污水管。

與現有技術相比，本實用新型具有如下有益效果：本實用新型結構簡單，設計合理，電熱壺壺體外側連接有單獨的水處理裝置經過多層水過濾可使進入電熱壺內部的自來水質量得到很大的提高，減少電熱壺內部水銹的積累量，保證飲用水的質量。

附圖說明

圖1是本實用新型的正視結構示意圖。

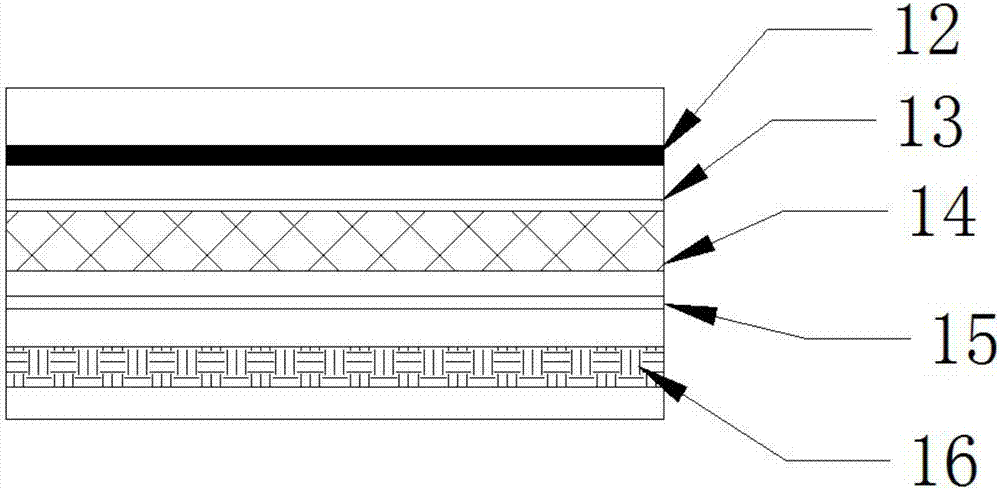

圖2是本實用新型圖1中水處理裝置結構示意圖。

具體實施方式

以下結合附圖對本實用新型做進一步描述：

圖中：

1-壺底座、2-壺體、3-進水閥、4-手柄、5-水處理裝置、6-進水管、7-水龍頭接口、8-出水口、9-污水管、10-污水排放閥、11-連接件、12-不銹鋼過濾網、13-紗布、14-活性炭過濾層、15-半透膜、16-濾芯。

實施例：

如附圖1至附圖2所示

本實用新型提供一種具有凈化水功能的電熱水壺，包括壺底座1、壺體2、進水閥3、手柄4、水處理裝置5、進水管6、水龍頭接口7、出水口8、污水管9、污水排放閥10、連接件11、不銹鋼過濾網12、紗布13、活性炭過濾層14、半透膜15和濾芯16；壺體2設置在壺底座1上，污水管9上設有一污水排放閥10，水處理裝置5與連接件11之間的進水管6上設有一進水閥3，壺體2一側設有一手柄4，水處理裝置5、進水管6設置在壺體2外側，不銹鋼過濾網12、紗布13、活性炭過濾層14、半透膜15、濾芯16由上至下依次設置在水處理裝置5內部，壺體2采用食品級304不銹鋼材料制成，進水管6連接水龍頭接口7和水處理裝置5，由水處理裝置5伸出的進水管6經連接件11連接壺體2，水處理裝置5一側連接有一污水管9。

工作原理

本實用新型是這樣來實現的，本實用新型結構簡單，水龍頭接口7接在水龍頭上，進入進水管6后自來水依次經過銹鋼過濾網12、紗布13、活性炭過濾層14、半透膜15、濾芯16的多層過濾作用，將自來水內部的雜質、微生物過濾掉經由污水管9排除，而過濾后的自來水流至壺體2內部，保證了飲用水的質量。

利用本實用新型所述的技術方案，或本領域的技術人員在本實用新型技術方案的啟發下，設計出類似的技術方案，而達到上述技術效果的，均是落入本實用新型的保護范圍。
