本實用新型涉及門窗設備技術領域，特別是涉及一種多功能組合鋁合金門窗。

背景技術：

鋁合金門窗，是指采用鋁合金擠壓型材為框、梃、扇料制作的門窗稱為鋁合金門窗，簡稱鋁門窗。鋁合金門窗包括以鋁合金作受力桿件(承受并傳遞自重和荷載的桿件)基材的和木材、塑料復合的門窗，簡稱鋁木復合門窗、鋁塑復合門窗。

現有技術中并沒有直接在鋁合金門窗上安裝蜷縮遮陽布的技術，同時現有鋁合金門窗功能單一，并不能滿足家庭的日常需求，同時現有的鋁合金門窗非常容易發生碰撞事故，造成不同的人身傷害。

技術實現要素：

本實用新型的目的就在于為了解決上述問題而提供一種多功能組合鋁合金門窗。

實用新型通過以下技術方案來實現上述目的：一種多功能組合鋁合金門窗，包括框架、鋼化玻璃、上框架、下框架、左框架、右框架、蜷縮遮陽布、拉環、固定塊、伸縮桿、衣架槽、集水槽、卡槽、吸水海綿，所述鋁合金門窗至少包括框架和鋼化玻璃組成，所述鋼化玻璃固定在框架上，所述框架由上框架、下框架、左框架以及右框架構成，所述左框架上固定安裝有蜷縮遮陽布，所述蜷縮遮陽布的遮陽布前端設置有拉環，所述右框架中部位置設有與拉環相對應的固定塊，上述右框架與上框架相交部位設有伸縮桿，所述伸縮桿表面開有若干個衣架槽，所述下框架與鋼化玻璃連接部位的左右兩端分別開有集水槽，上述集水槽底部開有一垂直于上框架的卡槽，所述卡槽與設于吸水海綿底部的支撐柱相對應。

進一步的，所述衣架槽的數量為5-10個。

進一步的，所述吸水海綿固定于支撐柱表面，并且吸水海綿采用高密度吸水海綿制成。

進一步的，所述蜷縮遮陽布通過螺紋固定于左框架上。

進一步的，所述固定塊通過螺紋固定于右框架上。

進一步的，所述框架表面均套有防護橡膠。

本實用新型的有益效果是：本產品通過自帶的蜷縮遮陽布和集水裝置，進而實現了在日常使用過程中需要遮蔽陽光等需求，同時在日常清理中可以防止清潔水順著鋼化玻璃留到地上，簡化清理流程，并且在使用中蜷縮遮陽布可以手動拆離，同時本產品自帶伸縮桿，伸縮桿上開有衣架槽，可以在室內晾曬衣服，同時不用擔心衣物掉落的情況，并且非常適合南方陰雨天氣居多的城市高層使用，并且本產品的框架均套有防護套，能夠防止碰撞等情況的發生，保護了家庭成員的人身健康。

附圖說明

圖1為本實用新型整體結構示意圖；

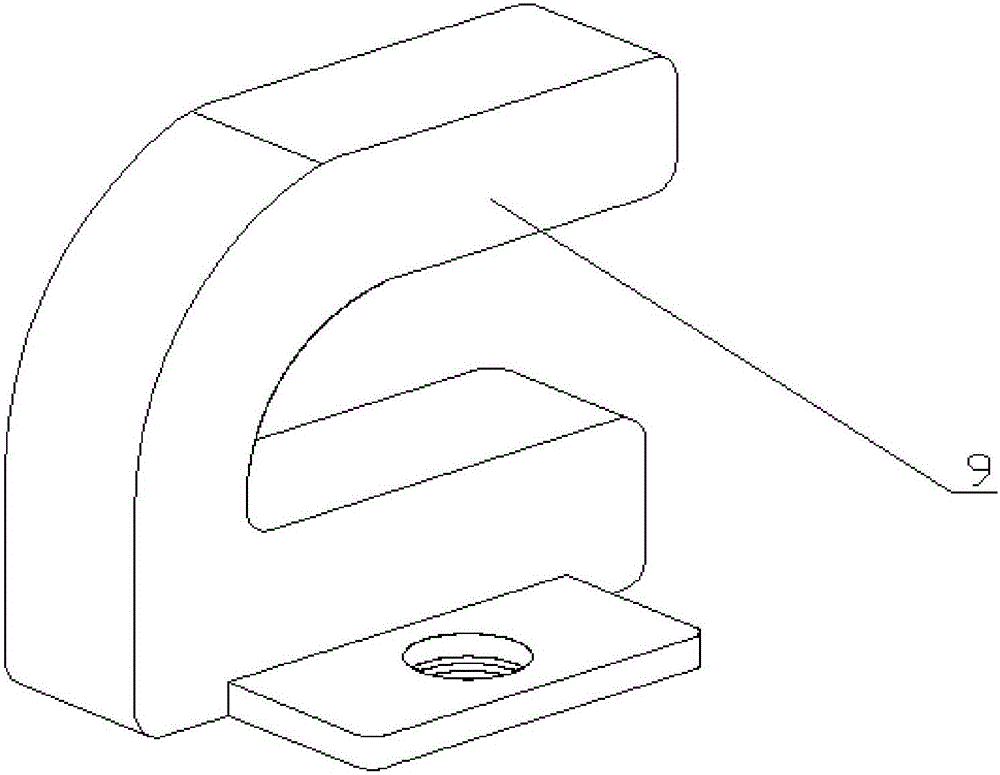

圖2為本實用新型固定塊結構示意圖；

圖3為本實用新型伸縮桿結構示意圖；

圖4為本實用新型整體左側示意圖；

圖中：1、框架，2、鋼化玻璃，3、上框架，4、下框架，5、左框架，6、右框架，7、蜷縮遮陽布，8、拉環，9、固定塊，10、伸縮桿，11、衣架槽，12、集水槽，13、卡槽，14、吸水海綿。

具體實施方式

下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。基于本實用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

請參閱圖1～4，一種多功能組合鋁合金門窗，包括框架1、鋼化玻璃2、上框架3、下框架4、左框架5、右框架6、蜷縮遮陽布7、拉環8、固定塊9、伸縮桿10、衣架槽11、集水槽12、卡槽13、吸水海綿14，所述鋁合金門窗至少包括框架1和鋼化玻璃2組成，所述鋼化玻璃2固定在框架1上，所述框架1由上框架3、下框架4、左框架5以及右框架6構成，所述左框架5上固定安裝有蜷縮遮陽布7，所述蜷縮遮陽布7的遮陽布前端設置有拉環8，所述右框架6中部位置設有與拉環8相對應的固定塊9，上述右框架6與上框架3相交部位設有伸縮桿10，所述伸縮桿10表面開有若干個衣架槽11，所述下框架4與鋼化玻璃2連接部位的左右兩端分別開有集水槽12，上述集水槽12底部開有一垂直于上框架的卡槽13，所述卡槽13與設于吸水海綿14底部的支撐柱相對應；所述衣架槽11的數量為5-10個；所述吸水海綿14固定于支撐柱表面，并且吸水海綿采用高密度吸水海綿制成；所述蜷縮遮陽布7通過螺紋固定于左框架5上；所述固定塊9通過螺紋固定于右框架6上；所述框架1表面均套有防護橡膠。

本實用新型的具體使用過程：本裝置在需要阻擋陽光照射時首先將蜷縮遮陽布7上的拉環8拉住，隨后使用人工將遮陽布拉出，到達預定位置后將拉環8套入固定塊9中，以防止拉環8的制動收回，當需要清洗玻璃使，采用常規方式進行清理，只需要在清理過程中將吸水海綿14吸收的污水排出即可，當需要在室內晾曬衣物時，只需要通過人工將伸縮桿10拉出即可，使用結束后再通過人工將其收回即可。

對于本領域技術人員而言，顯然本實用新型不限于上述示范性實施例的細節，而且在不背離本實用新型的精神或基本特征的情況下，能夠以其他的具體形式實現本實用新型。因此，無論從哪一點來看，均應將實施例看作是示范性的，而且是非限制性的，本實用新型的范圍由所附權利要求而不是上述說明限定，因此旨在將落在權利要求的等同要件的含義和范圍內的所有變化囊括在本實用新型內。不應將權利要求中的任何附圖標記視為限制所涉及的權利要求。

此外，應當理解，雖然本說明書按照實施方式加以描述，但并非每個實施方式僅包含一個獨立的技術方案，說明書的這種敘述方式僅僅是為清楚起見，本領域技術人員應當將說明書作為一個整體，各實施例中的技術方案也可以經適當組合，形成本領域技術人員可以理解的其他實施方式。
