本實用新型涉及編藤吊籃裝置領域，具體涉及新型花籃式編藤吊籃。

背景技術：

目前市場上有很多編藤吊籃，隨著人們生活水平的提高，人們對生活質量有了進一步的要求，吊籃不僅要坐著舒適，而且款式要新穎，外觀要高檔大氣。市場上同類產品的吊籃底盤封口，容易使消費者產生審美疲勞，結構簡單，但是在包裝時浪費包裝材料，不便于運輸和家庭收納擺放。

技術實現要素：

本實用新型的目的就在于為了解決上述問題而提供新型花籃式編藤吊籃。

本實用新型通過以下技術方案來實現上述目的：

新型花籃式編藤吊籃，包括底盤、下吊桿、上吊桿、籃體，所述底盤上方設置有所述下吊桿，所述下吊桿上方設置有所述上吊桿，在所述下吊桿內焊接有一根內套管，所述上吊桿插入所述內套管，并用兩片弧形鐵片二抱緊，所述上吊桿端部安裝有掛吊，所述掛吊下方掛著所述籃體，所述籃體下部設置有籃座，所述籃體背部設置有靠背，所述底盤通過支撐圓管一和支撐圓管二與弧形鐵片一連接。

上述結構中，整個所述籃體造型為一個花籃，外觀優美，線條自然貼切，藤條采用全新的原料PE藤，手工編織，采用直桿式KD結構，所述上吊桿、所述下吊桿和所述底盤均可KD，組裝有的管材均采用高強度碳鋼材質，承重能力強。

為了進一步提高其使用效果，所述底盤包括三角形鐵片、底盤管和耐磨調平腳墊，所述三角形鐵片設置有兩塊，對稱焊接在所述弧形鐵片一兩側。

為了進一步提高其使用效果，所述耐磨調平腳墊設置有十個，直接與地面接觸，所述底盤管設計成跑道型開口式，端面為半圓式安全封口。

為了進一步提高其使用效果，兩片所述弧形鐵片一用三顆M8的螺桿鎖緊所述下吊桿。

為了進一步提高其使用效果，所述弧形鐵片一兩側對稱焊接有所述支撐圓管一和所述支撐圓管二，與所述底盤管共同構成三個三角形的結構。

為了進一步提高其使用效果，兩片所述弧形鐵片二用兩顆M8的螺桿鎖緊所述上吊桿和所述內套管。

為了進一步提高其使用效果，所述上吊桿通過所述掛吊懸掛著所述籃體，整個所述籃體呈花籃的造型。

為了進一步提高其使用效果，所述靠背與所述籃座編織為一個整體。

有益效果在于：該花籃式編藤吊籃外觀新穎，高檔大氣，所述底盤采用跑道型開口式，給消費者一個視覺沖擊，有效地避免了審美疲勞，結構設計獨特，便于拆裝，有效節省了包裝材積，有利于包裝運輸和家庭收納擺放，承重力強。

附圖說明

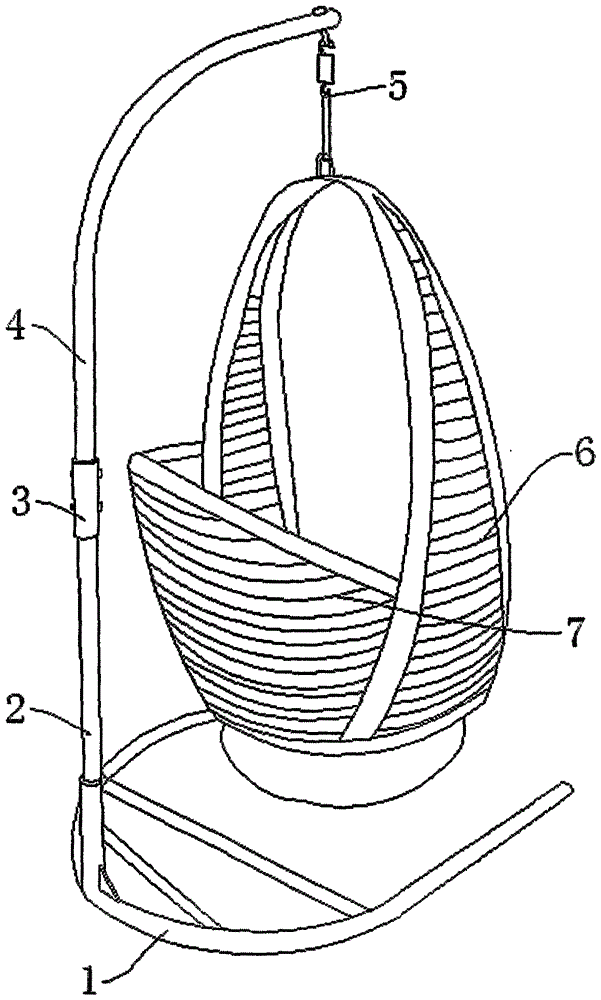

圖1是本實用新型所述新型花籃式編藤吊籃的結構視圖；

圖2是本實用新型所述新型花籃式編藤吊籃的底盤的結構視圖；

圖3是本實用新型所述新型花籃式編藤吊籃的局部結構視圖；

圖4是本實用新型所述新型花籃式編藤吊籃的籃體的外形視圖；

圖5是本實用新型所述新型花籃式編藤吊籃的內套管的結構視圖。

附圖標記說明如下：

1、底盤；2、下吊桿；3、弧形鐵片二；4、上吊桿；5、掛吊；6、籃體；7、靠背；8、耐磨調平腳墊；9、支撐圓管一；10、支撐圓管二；11、弧形鐵片一；12、三角形鐵片；13、底盤管；14、籃座；15、內套管。

具體實施方式

下面結合附圖對本實用新型作進一步說明：

如圖1-圖5所示，新型花籃式編藤吊籃，包括底盤1、下吊桿2、上吊桿4、籃體6，底盤1上方設置有下吊桿2，底盤1可以支撐籃體6，下吊桿2上方設置有上吊桿4，上吊桿4可以通過掛吊5懸掛籃體6，在下吊桿2內焊接有一根內套管15，內套管15強度高，上吊桿4插入內套管15，并用兩片弧形鐵片二3抱緊，可以完全保證吊籃在受力晃動過程中的穩固，上吊桿4端部安裝有掛吊5，掛吊5下方掛著籃體6，籃體6下部設置有籃座14，籃座14可以擺放坐墊，坐著更加舒適，籃體6背部設置有靠背7，靠背7可以擺放靠墊，底盤1通過支撐圓管一9和支撐圓管二10與弧形鐵片一11連接，支撐圓管一9和支撐圓管二10可以使結構更加牢固。

上述結構中，整個籃體6造型為一個花籃，外觀優美，線條自然貼切，藤條采用全新的原料PE藤，手工編織，采用直桿式KD結構，上吊桿4、下吊桿2和底盤1均可KD，組裝有的管材均采用高強度碳鋼材質，承重能力強。

為了進一步提高其使用效果，底盤1包括三角形鐵片12、底盤管13和耐磨調平腳墊8，三角形鐵片12設置有兩塊，對稱焊接在弧形鐵片一11兩側，耐磨調平腳墊8設置有十個，直接與地面接觸，防止金屬底盤管13直接與地面摩擦，同時也能保證在不十分平整的地面，通過調整耐磨調平腳墊8使整個吊籃始終處于一個平穩的狀態，底盤管13設計成跑道型開口式，端面為半圓式安全封口，兩片弧形鐵片一11用三顆M8的螺桿鎖緊下吊桿2，弧形鐵片一11兩側對稱焊接有支撐圓管一9和支撐圓管二10，與底盤管13共同構成三個三角形的結構，兩片弧形鐵片二3用兩顆M8的螺桿鎖緊上吊桿4和內套管15，上吊桿4通過掛吊5懸掛著籃體6，整個籃體6呈花籃的造型，靠背7與籃座14編織為一個整體。

以上顯示和描述了本實用新型的基本原理、主要特征和優點。本行業的技術人員應該了解，本實用新型不受上述實施例的限制，上述實施例和說明書中描述的只是說明本實用新型的原理，在不脫離本實用新型精神和范圍的前提下，本實用新型還會有各種變化和改進，這些變化和改進都落入要求保護的本實用新型范圍內。本實用新型要求保護范圍由所附的權利要求書及其效物界定。
