本實用新型涉及水暖床墊技術領域,尤其是一種水暖床墊智能加熱控制系統。

背景技術：

水暖床墊又稱溫控水暖床墊，其工作原理是將水管布置在床墊內，然后在水管內通入循環流動的熱水，使水管內熱水的溫度散發到床墊上，從而達到取暖的目的，水暖床墊通過水箱進行儲水，并通過溫度控制系統控制水體的溫度。目前的水暖床墊因溫度控制系統結構設置不合理，導致在重啟時無法繼續按照前次設定好的溫度模式繼續工作，而是需要重新設定原先的溫度參數，進而導致使用有所不便；當環境溫度不一樣時，如何自動調節溫度也沒有好的解決方案。

因此，對于上述問題有必要提出一種水暖床墊智能加熱控制系統。

技術實現要素：

針對上述現有技術中存在的不足，本實用新型的目的在于提供一種結構簡單，實現無線控制的水暖床墊智能加熱控制系統。

為達到上述目的，本實用新型采用的技術方案是：

一種水暖床墊智能加熱控制系統，包括床墊和2.4G遙控器，所述床墊內設置有獨立彈簧袋和水暖層,所述獨立彈簧袋內嵌有加熱主機，所述加熱主機內設置有第一控制電路板和水箱，所述第一控制電路板包括溫度傳感器、信號接收模塊、陀螺感應傳感器、報警器和第一單片機，所述溫度傳感器、信號接收模塊、陀螺感應傳感器和報警器均與第一單片機連接，所述2.4G遙控器包括殼體，所述殼體的外部正端面設置有顯示屏和按鍵面板，所述殼體內設置有第二控制電路板，所述第二控制電路板內設置有第二單片機和信號發射模塊，所述顯示屏和信號發射模塊均與第二單片機連接，所述信號發射模塊還與信號接收模塊無線連接。

優選地，所述水暖層內嵌有回流彎管，所述水箱設置有進水口和出水口，所述回流彎管的兩端分別與進水口和出水口連接，所述進水口和出水口與回流彎管連接處均設置有防電墻。

優選地，所述按鍵面板設置有開關按鍵、睡眠按鍵、升溫按鍵、降溫按鍵、除螨按鍵、和祛濕按鍵，所述開關按鍵、睡眠按鍵、升溫按鍵、降溫按鍵、除螨按鍵和祛濕按鍵均與第二單片機連接。

優選地，所述溫度傳感器包括放大器、熱敏電阻、第一電阻、第二電阻、第三電阻、第四電阻、第五電阻、第六電阻、第一電容、第二電容和第三電容。

優選地，所述熱敏電阻的一端分別接通過第一電阻接入電源和通過第四電阻接入放大器的反相輸入端，所述熱敏電阻的另一端接地，所述放大器的同相輸入端通過第五電阻分別接入第二電阻的一端和第三電阻的一端，所述第二電阻的一端接入電源，所述第三電阻的另一端通過第一電容接地。

優選地，所述放大器的反相輸入端還通過第六電阻接入放大器的輸出端，所述放大器的輸出端分別通過第二電容和第三電容接地，所述放大器的正極輸出端接地，所述放大器的負極輸出端入電源。

由于采用上述技術方案，本實用新型有益效果：設置有信號接收模塊和信號發射模塊，可進行無線遙控控制加熱主機，也可一鍵智能控制，自動根據環境溫度，自動調節加熱主機和床墊溫度，另外設置有陀螺感應傳感器可防傾斜，防跌倒，加熱主機內設置有溫度傳感器將溫度信號實時傳輸給遙控器進而控制溫度的變化，結構簡單，具有很強的實用性。

附圖說明

圖1是本實用新型的系統結構框圖；

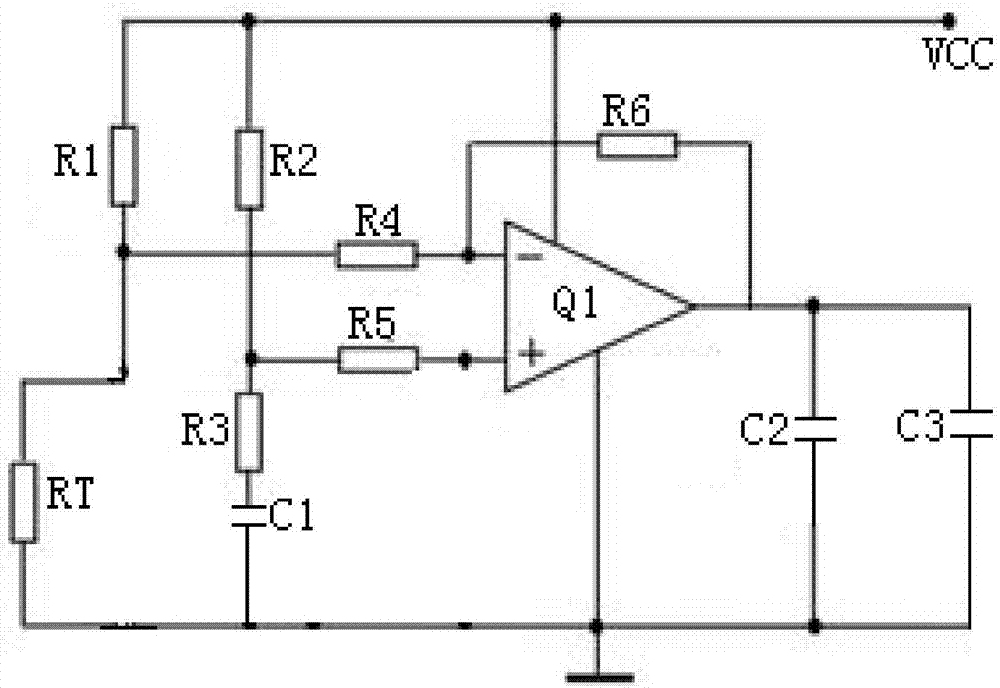

圖2是本實用新型實施例的溫度傳感器電路圖。

具體實施方式

以下結合附圖對本實用新型的實施例進行詳細說明，但是本實用新型可以由權利要求限定和覆蓋的多種不同方式實施。

如圖1并結合圖2所示，一種水暖床墊智能加熱控制系統，包括床墊和2.4G遙控器，所述床墊內設置有獨立彈簧袋和水暖層,所述獨立彈簧袋內嵌有加熱主機，所述加熱主機內設置有第一控制電路板和水箱，所述第一控制電路板包括溫度傳感器、信號接收模塊、陀螺感應傳感器、報警器和第一單片機，所述溫度傳感器、信號接收模塊、陀螺感應傳感器和報警器均與第一單片機連接，所述2.4G遙控器包括殼體，所述殼體的外部正端面設置有顯示屏和按鍵面板，所述殼體內設置有第二控制電路板，所述第二控制電路板內設置有第二單片機和信號發射模塊，所述顯示屏和信號發射模塊均與第二單片機連接，所述信號發射模塊還與信號接收模塊無線連接。

進一步的，所述水暖層內嵌有回流彎管，所述水箱設置有進水口和出水口，所述回流彎管的兩端分別與進水口和出水口連接，所述進水口和出水口與回流彎管連接處均設置有防電墻。

進一步的，所述按鍵面板設置有開關按鍵、睡眠按鍵、升溫按鍵、降溫按鍵、除螨按鍵、和祛濕按鍵，所述開關按鍵、睡眠按鍵、升溫按鍵、降溫按鍵、除螨按鍵和祛濕按鍵均與第二單片機連接。

進一步的，所述溫度傳感器包括放大器Q1、熱敏電阻RT、第一電阻R1、第二電阻R2、第三電阻R3、第四電阻R4、第五電阻R5、第六電阻R6、第一電容C1、第二電容C2和第三電容C3。

進一步的，所述熱敏電阻RT的一端分別接通過第一電阻R1接入電源和通過第四電阻R4接入放大器Q1的反相輸入端，所述熱敏電阻RT的另一端接地，所述放大器Q1的同相輸入端通過第五電阻R5分別接入第二電阻R2的一端和第三電阻R3的一端，所述第二電阻R2的一端接入電源，所述第三電阻R3的另一端通過第一電容C1接地。

進一步的，所述放大器Q1的反相輸入端還通過第六電阻R6接入放大器Q1的輸出端，所述放大器Q1的輸出端分別通過第二電容C2和第三電容C3接地，所述放大器Q1的正極輸出端接地，所述放大器Q1的負極輸出端接入電源。

本實用新型有益效果：設置有信號接收模塊和信號發射模塊，可進行無線遙控控制加熱主機，也可一鍵智能控制，自動根據環境溫度，自動調節加熱主機和床墊溫度，另外設置有陀螺感應傳感器可防傾斜，防跌倒，加熱主機內設置有溫度傳感器將溫度信號實時傳輸給遙控器進而控制溫度的變化，結構簡單，具有很強的實用性。

以上所述僅為本實用新型的優選實施例，并非因此限制本實用新型的專利范圍，凡是利用本實用新型說明書及附圖內容所作的等效結構或等效流程變換，或直接或間接運用在其他相關的技術領域，均同理包括在本實用新型的專利保護范圍內。
