本實用新型涉及一種，尤其涉及一種多腔體節能保溫外開門。

背景技術：

現有的外開門，通常采用門框、扇外側型材是單臂型材，節能保溫效果比較差，且在風壓很大的地區，需要通過增加型材壁厚，來提高型材強度以免型材在長期風荷載的影響下失效。

技術實現要素：

本實用新型的目的是解決現有技術中的問題，提供一種多腔體節能保溫外開門。

本實用新型的技術方案是：一種多腔體節能保溫外開門，包括門框、設于門框內的門扇以及設于門扇上的把手；所述門框包括門框室外側型材和門框室內側型材；所述門框室外側型材和門框室內側型材通過門框隔熱條相接，兩者之間構成一第一豎直空腔；所述門扇包括門扇室外側型材、門扇室內側型材、玻璃；所述門扇包括門扇室外側型材和門扇室內側型材通過門扇隔熱條相接，兩者之間構成一第二豎直空腔；所述玻璃夾設于所述門扇包括門扇室外側型材、門扇室內側型材中間；所述門扇室外側型材的內側延伸有第一凸腿，與該第一凸腿相對的門框室外側型材凹進第一缺口；所述門扇室內側型材凹進第二缺口，與該第二缺口相對的門框室內側型材延伸有第二凸腿。

優選地，在所述門框室外側型材和門框室內側型材的內側設有門框膠條。

優選地，在所述門扇室外側型材和門扇室內側型材的外側設有門框膠條。

優選地，所述玻璃通過玻璃壓線固定于門扇上；所述玻璃壓線通過自身的卡件，固定于門扇室內側型材上。

優選地，所述玻璃為中空玻璃。

本實用新型通過采用斷橋隔熱鋁型材，降低了熱傳導率，所使用的中空玻璃提高隔熱保溫性能；且本實用新型的門框和門扇的型材錯位搭接，在室內側、室外側各有一道密封，同時形成兩道密封，實現了良好的節能效果。

附圖說明

圖1為本實用新型的主視圖；

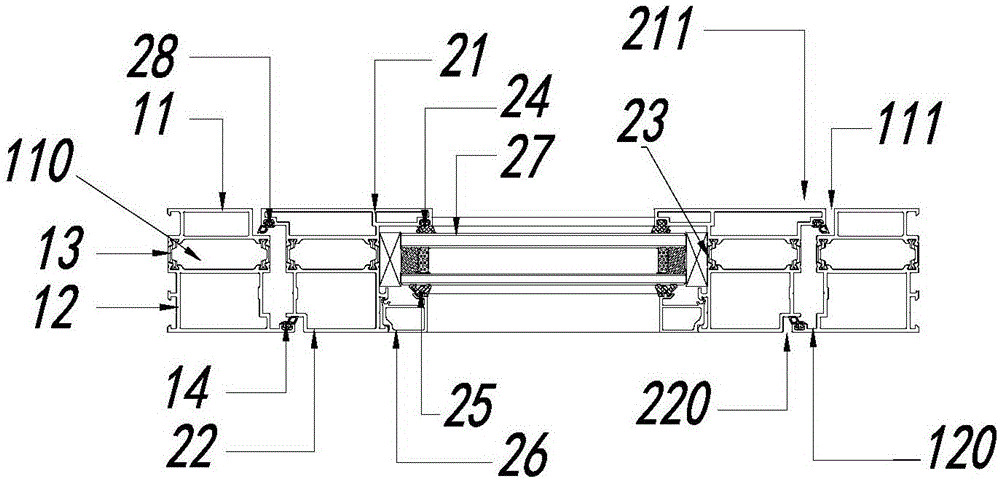

圖2為圖1中的A-A剖視圖；

圖3為圖1中的B-B剖視圖。

具體實施方式

為了使本實用新型實現的技術手段、技術特征、實用新型目的與技術效果易于明白了解，下面結合具體圖示，進一步闡述本實用新型。

如圖1所示，為本實用新型的一種多腔體節能保溫外開門，包括門框1、設于門框1內的門扇2以及設于門扇上的把手3。

本實用新型中的門框1包括門框室外側型材11、門框室內側型材12、門框隔熱條13和門框膠條14。

如圖2和圖3所示，門框室外側型材11與門框室內側型材12通過滾壓復合為一體結構，并與門框隔熱條13連接成整體。所述門框室外側型材11和門框室內側型材12之間構成一第一豎直空腔110，門框室外側型材11與門框室內側型材12的復合連接方式強度高、工藝成熟、生產效率高；其間的第一豎直空腔110具有很好的隔熱效果。

本實用新型的門扇室外側型材21伸出一凸腿211，門框室外側型材11凹進一缺口111；相反，門扇室內側型材22凹進一缺口220，門框室內側型材12伸出一凸腿120，相互錯位搭接，形成“Z字”型密封。

門框膠條14嵌入在門框室外側型材11內，能起到良好的密封作用，豎向框料通過角碼與上下橫向框料進行連接，擠角或者打螺釘進行固定，然后打組角膠。

本實用新型的門扇2包括門扇室外側型材21、門扇室內側型材22、門扇隔熱條23、玻璃密封室外穿條24、玻璃密封室內塞條25、玻璃壓線26、玻璃27和扇室內側穿條28，本實施例的玻璃采用中空玻璃27。

門扇室外側型材21和門扇室內側型材22通過滾壓復合，與門扇空腔尼龍隔熱條23連接成整體。所述門扇包括門扇室外側型材21和門扇室內側型材22之間構成一第二豎直空腔210，具有良好的隔熱效果。

中空玻璃27通過玻璃壓線26固定于門扇料上；壓線26通過自身的卡件，固定于門扇室內側型材22上，安裝快捷，固定牢固。

中空玻璃27室內外側均采用干法密封，共有兩道三元乙丙密封膠條24、25，施工工藝簡單、快捷，密封效果好。門框1和門扇2之間共有兩道三元乙丙密封膠條14、28。本實用新型的整體的扇料，通過五金件與框料進行連接。

本實用新型通過采用斷橋隔熱鋁型材，降低了熱傳導率，所使用的中空玻璃提高隔熱保溫性能；且本實用新型的門框和門扇的型材錯位搭接，在室內側、室外側各有一道密封，同時形成兩道密封，實現了良好的節能效果。

綜上所述僅為本實用新型較佳的實施例，并非用來限定本實用新型的實施范圍。即凡依本實用新型申請專利范圍的內容所作的等效變化及修飾，皆應屬于本實用新型的技術范疇。
