本實用新型涉及一種鞋刷，尤其是一種電動鞋刷。

背景技術：

目前的刷鞋方法還是比較傳統的手工刷鞋，費時費力，皮鞋擦不亮，即使現有的電動刷鞋也是要手動涂鞋油，不方便且涂不均勻，且不利于攜帶，需要靠手動來進行均勻的涂鞋油，這會導致鞋油涂起來不均勻，影響皮鞋的外形美觀程度，給使用者帶來不便。

技術實現要素：

本實用新型要解決的技術問題是如何克服現有技術的不足，提供一種新型電動鞋刷。

本實用新型為實現上述目的采用的技術方案是：一種電動鞋刷，包括電機、毛刷頭、拋光頭、手柄以及儲油盒、鼓風裝置，所述手柄內部中空，所述電機、儲油盒、鼓風裝置均安裝在手柄內，所述毛刷頭和拋光頭安裝在手柄的上端頭，所述毛刷頭包括刷柄和刷頭，所述刷頭安裝在刷柄上，所述刷頭可繞刷柄旋轉；

所述毛刷頭的內部還設有噴油花灑，刷柄內部設有噴油管，所述噴油管連接噴油花灑，所述噴油管另一端連接儲油盒，所述拋光頭包括頭部以及基部，所述基部固定在手柄的端頭，所述頭部可繞基部旋轉；所述電機連接鼓風裝置。

進一步的，所述拋光頭內部設置噴氣口，所述噴氣口通過管道連接鼓風裝置，所述鼓風裝置有電機帶動。

進一步的，本發明還包括噴涂裝置，所述噴涂裝置安裝在手柄的端頭，所述噴涂裝置通過管道連接儲油盒，所述噴涂裝置通過管道實現噴涂過程

本實用新型可用刷毛刷鞋，且可直接噴涂鞋油，鼓風干燥，同時還可以拋光，使用非常的便利，極大的方便了使用者的使用。本實用新型思路創新、設計新穎，科學合理，使用效果好，具有很好的推廣價值，具有巨大的市場經濟前景。

附圖說明

圖1為本實用新型結構示意圖。

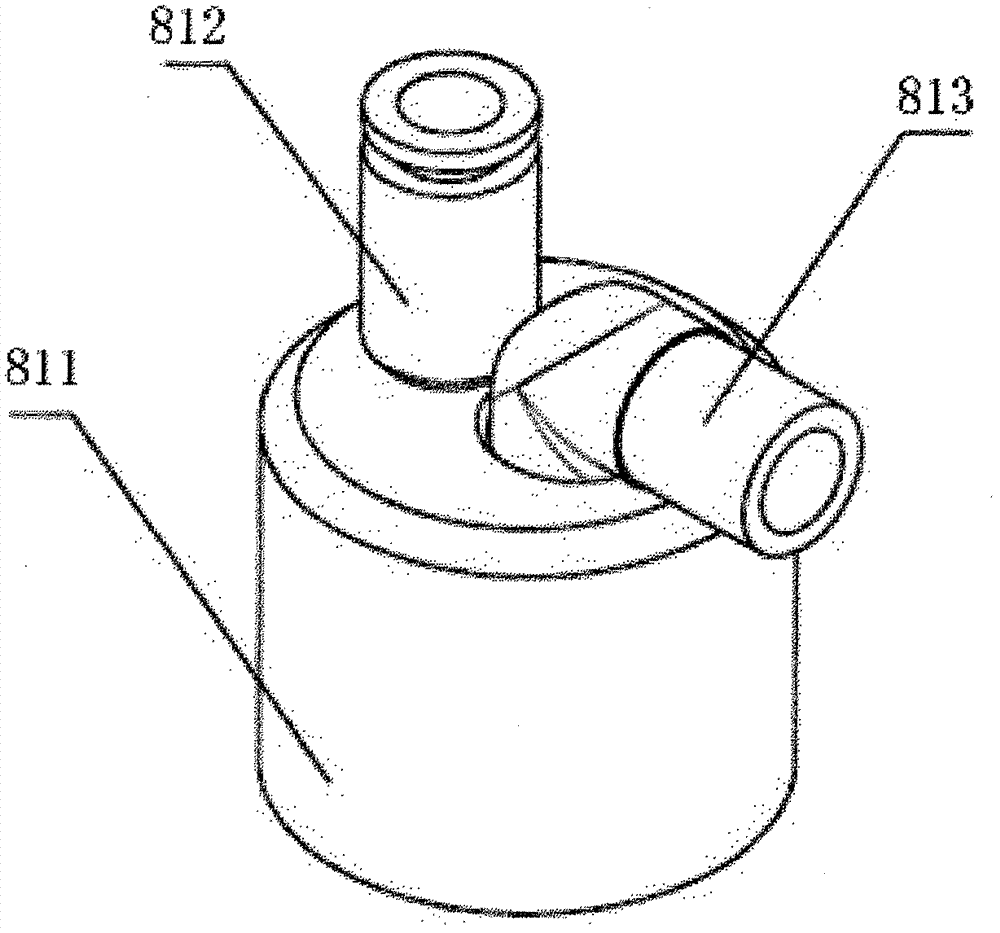

圖2為本實用新型霧化噴頭81結構示意圖。

具體實施方式

下面結合附圖詳細說明本實用新型。

如圖1和圖2所示，一種電動鞋刷，包括電機1、毛刷頭2、拋光頭3、手柄4以及儲油盒5、鼓風裝置6，所述手柄4內部中空，方便放置電機1、儲油盒5、鼓風裝置6。為實現刷鞋和拋光的過程，所述毛刷頭2和拋光頭3安裝在手柄4的上端頭，可實現手握手柄進行刷鞋和拋光的工作。進一步的，所述毛刷頭2包括刷柄21和刷頭22。其中，刷柄21固定在手柄4上，刷頭22固定在刷柄21上，如圖1所示的連接固定方式，刷頭22可實現繞刷柄21進行旋轉運動，從而方便使用者進行旋轉式的清洗鞋面。

為方便在清洗過程中，鞋面上的灰塵清洗干凈，所述毛刷頭2的內部的中間位置設置有噴油花灑7，刷柄21內部設有噴油管211，所述噴油花灑7通過噴油管211與所述手柄4內部的儲油盒5相通，儲油盒5內設有壓力，手柄4上設有開關，方便打開噴油管211，使得鞋油順利的經過噴油管211進行噴油花灑7內，從而實現鞋油噴涂的過程，結構設計簡單巧妙。

當我們在進行鞋油噴涂完全后，一般需要在進行拋光一下，這樣皮鞋才會生成光澤和亮度，本實用新型拋光頭3包括頭部31以及基部32，所述基部32固定在手柄4的端頭，頭部31可繞基部旋轉，同時，頭部31的外表面設有摩擦面，方便進行拋光操作。為了方便鞋子在拋光過程中的干燥問題，拋光頭3內設有一個噴器口33，所述噴器口33通過管道連接到手柄4內的鼓風裝置6，鼓風裝置6直接與內部的電機1連接，手柄4上的開關控制電機的活動，達到控制噴氣的效果。

為盡量的滿足現代人的快速噴鞋子的要求，本裝置還安裝有噴涂裝置8，噴涂裝置8包括霧化噴頭81和連接管82，連接管82插入到儲油盒5內，其中霧化噴頭81與所述連接管82之間通過螺紋連接，所述霧化噴頭81上設有進氣管812、出霧管813和腔體811，進氣管812、出霧管813和腔體811與霧化噴頭81固體連接，進氣管812一端與出霧管813一端均設在腔體811內，進氣管812另一端設在霧化噴頭81外面，出霧管812另一端為出霧口，出霧口設在霧化噴頭81的外面，腔體內還固定有導流管，導流管設有出水口，出水口設在進氣管812的一端下方。根據以上噴涂裝置8的具體結構，實現了從儲油盒5中進行抽取鞋油，霧化噴出到鞋面，特別適合高效率的人群。

本實施例在使用時。首先，將使用者手握手柄4，現將鞋子進行清掃，可旋轉刷頭22，使得毛刷頭2進行全面測地的清掃。當清掃完全時，可打開手柄上的噴油管211的開關，實現了噴油花灑7的噴油過程，同時操作者可再次進行旋轉毛刷頭2，使得鞋油均勻的分布在鞋子的表面。當鞋油分布完全后，打開手柄4上的電機開關，從而打開鼓風裝置6，實現了拋光頭3內的噴器口33進行噴氣，對鞋面進行干燥處理，當鞋油干燥適度時，旋轉拋光頭3，實現拋光的過程，最終，整個鞋子上油拋光完成，過程十分便捷。

本實用新型也可進行快速的噴涂操作，使用噴涂裝置8即可將鞋油霧化，均勻的噴涂在鞋子的表面，快速簡單。

本實用新型可用刷毛刷鞋，且可直接噴涂鞋油，鼓風干燥，同時還可以拋光，使用非常的便利，極大的方便了使用者的使用。本實用新型思路創新、設計新穎，科學合理，使用效果好，具有很好的推廣價值，具有巨大的市場經濟前景。

上述實施例只是為了說明本實用新型的技術構思及特點，其目的是在于讓本領域內的普通技術人員能夠了解本實用新型的內容并據以實施，并不能以此限制本實用新型的保護范圍。凡是根據本

技術實現要素：
的實質所做出的等效的變化或修飾，都應涵蓋在本實用新型的保護范圍內。
