本實用新型涉及家具加工領域，具體涉及一種實木家具生產木屑收集器。

背景技術：

在現有的家具生產行業中，特別是在加工實木家具時，為了獲得預設的外觀形狀，必然會對木料進行加工，也就必然會產生大量的木屑，大量的木屑堆積后，容易積灰，長期處于這種工作環境中，會對工人的身體健康產生危害。而由于木屑較輕，打掃的效果也比較差，特別在木屑體積小，容易飄落到旮旯角落里，就更難打掃了，而大多的木屑還可以回收利用，直接清楚又產生大量浪費，因此，需要清理工具對齊進行打掃。

技術實現要素：

本實用新型旨在提供一種實木家具生產木屑收集器，以解決上述問題。

為實現上述目的，本實用新型的技術方案如下：

一種實木家具生產木屑收集器，其特征在于：包括吸塵主體、連接在吸塵主體一側的長吸管、連接在吸塵主體另一側的手持把手；所述長吸管包括前管身和后管身，后管身連接在吸塵主體上，且在后管身內設置有木屑吸氣風道和噴淋管路；所述前管身外壁包裹有環形壁，環形壁與噴淋管路連通，且在端部圓周設置有多個噴淋孔；所述吸塵主體內設置有渦輪吸氣機，渦輪吸氣機與吸氣風道連通，且渦輪吸氣機出口位置設置有排屑通道，且排屑通道連接有木屑收集袋；所述吸塵主體內還設置有通水管路，通水管路與噴淋管路連通，且通水管路的入口設置在手持把手上。

進一步地，所述通水管路的入口上設置有截止閥和流量計量器。

進一步地，所述吸塵主體上設置有風速調節器。

本實用新型的有益效果在于：本實用新型為手持式操作，整體結構輕便，容易操作，且設置有木屑收集袋對木屑進行有效的收集，而且還設置有噴淋管路，進行噴淋降塵，避免在吸取過程中，灰塵太多造成揚塵的情況。

附圖說明

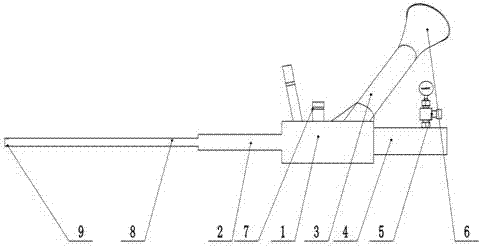

圖1是本實用新型提供的實木家具生產木屑收集器的結構示意圖。

圖中標記：1為吸塵主體、2為后管身、3為排屑通道、4為手持把手、5為截止閥、6為木屑收集袋、7為風速調節器、8為前管身。

具體實施方式

下面結合附圖與具體實施例對本實用新型做進一步說明。

如圖1所示，一種實木家具生產木屑收集器，其特征在于：包括吸塵主體1、連接在吸塵主體1一側的長吸管、連接在吸塵主體1另一側的手持把手4；所述長吸管包括前管身8和后管身2，后管身2連接在吸塵主體1上，且在后管身2內設置有木屑吸氣風道和噴淋管路；所述前管身8外壁包裹有環形壁，環形壁與噴淋管路連通，且在端部圓周設置有多個噴淋孔；所述吸塵主體內設置有渦輪吸氣機，渦輪吸氣機與吸氣風道連通，且渦輪吸氣機出口位置設置有排屑通道3，且排屑通道3連接有木屑收集袋6；所述吸塵主體內還設置有通水管路，通水管路與噴淋管路連通，且通水管路的入口設置在手持把手4上。所述通水管路的入口上設置有截止閥5和流量計量器。所述吸塵主體上設置有風速調節器7。

在使用時，本實用新型僅需要操作者一手握住手持把手4，另一手扶住吸塵主體1，利用長吸管可以將任何旮旯角落里面的木屑進行有效吸取。

本實用新型為手持式操作，整體結構輕便，容易操作，且設置有木屑收集袋6對木屑進行有效的收集，而且還設置有噴淋管路，進行噴淋降塵，避免在吸取過程中，灰塵太多造成揚塵的情況。

以上所述僅為本實用新型的優選實施例而已，并不用于限制本實用新型，對于本領域的技術人員來說，本實用新型可以有各種更改和變化。凡在本實用新型的精神和原則之內，所作的任何修改、等同替換、改進等，均應包含在本實用新型的保護范圍之內。
