本實用新型涉及飲水機技術領域，具體講是一種具有積水回收利用功能的飲水機。

背景技術：

飲水機在使用中，當接水槽中的積水盛滿時，需要將接水槽中的積水傾倒掉，以避免接水槽中的積水溢出影響周圍環境。特別是在夏天這種喝水量比較大的季節，由于飲水機使用頻繁，接水槽中的積水短時間內就會盛滿，一般一天需要傾倒2-3次，對于使用者來說十分不便。為了解決上述技術問題，現發明了一種飲水機，其包括飲水機本體、水龍頭、接水槽以及容積為接水槽容積數倍的儲水容器，水龍頭和接水槽設置于飲水機本體上，所述儲水容器為扁平狀結構，飲水機本體的側壁上開設有形狀、尺寸與儲水容器相匹配的側槽，儲水容器的背側設置有磁鐵片，側槽內與磁鐵片相對應的位置設置有鐵片，儲水容器正好通過磁鐵片與鐵片的吸附作用可拆卸式地設置于側槽內，儲水容器通過水管與接水槽相連通。以上結構設計的飲水機，可將積水收集在儲水容器中一并傾倒，從而大大降低傾倒積水的頻率，給使用者帶來便利。但是以上結構設計的飲水機，雖然降低了傾倒積水的頻率，但是單次傾倒積水的難度卻增加了。因為當儲水容器內盛滿積水時，需要將整個儲水容器端起來再徒手搬運，而儲水容器由于容積大，盛滿水后十分笨重，導致儲水容器的搬運十分耗力，從而提高了單次傾倒積水的難度。此外，儲水容器內的積水由于沒經過任何處理，只能夠直接倒掉，造成了水資源的浪費。

為了解決上述技術問題，本案由此而生。

技術實現要素：

本實用新型的目的在于：提供一種體積小，傾倒積水方便省力，同時還能實現積水回收再利用的飲水機。

本實用新型解決其技術問題所采用的技術方案是：一種具有積水回收利用功能的飲水機，包括飲水機本體、水龍頭、接水槽以及容積為接水槽容積數倍的儲水容器，水龍頭和接水槽設置于飲水機本體上，其特征在于：所述儲水容器為扁平狀結構，飲水機本體的側壁上開設有形狀、尺寸與儲水容器相匹配的側槽，側槽的下端貫穿飲水機本體的底部，儲水容器的底部設置有萬向輪，且萬向輪與地面接觸，儲水容器的背側設置有磁鐵片，側槽內與磁鐵片相對應的位置設置有鐵片，儲水容器正好通過磁鐵片與鐵片的吸附作用可拆卸式地設置于側槽內，儲水容器通過水管與接水槽相連通，儲水容器內設置有活性炭過濾網。

進一步地，所述水管與儲水容器相連的一端設置有排水管，排水管設置于側槽內，儲水容器上與排水管相對應的側壁上開設有入水孔，當儲水容器置于側槽內時，排水管與入水孔相接。

進一步地，所述儲水容器的前側壁上設置有握把，前側壁上與握把相對應的部位開設有凹槽，握把嵌入至凹槽內。

本實用新型與現有技術相比，具有以下優點：

一、本實用新型具有積水回收利用功能的飲水機，將儲水容器設計成扁平狀結構，并可拆卸式置于側槽內，如此可為傾倒積水帶來便利又不增大飲水機的整體體積，整機結構緊湊、體積小、傾倒積水方便；同時，通過磁鐵的吸附作用可大大提高儲水容器置于側槽內的穩定性，使之不易從側槽內脫離，而且結構簡單，拆卸與安裝方便；在儲水容器的底部設置有萬向輪，當儲水容器中盛滿積水時，不需要將儲水容器托起即能對儲水容器進行轉移，方便省力，可大大降低單次傾倒積水的難度。

二、通過活性炭過濾網對流入儲水容器中的積水進行過濾，使得過濾后的積水可供洗碗、洗菜、洗衣等用，實現積水再利用的目的，符合節約用水的理念。

附圖說明

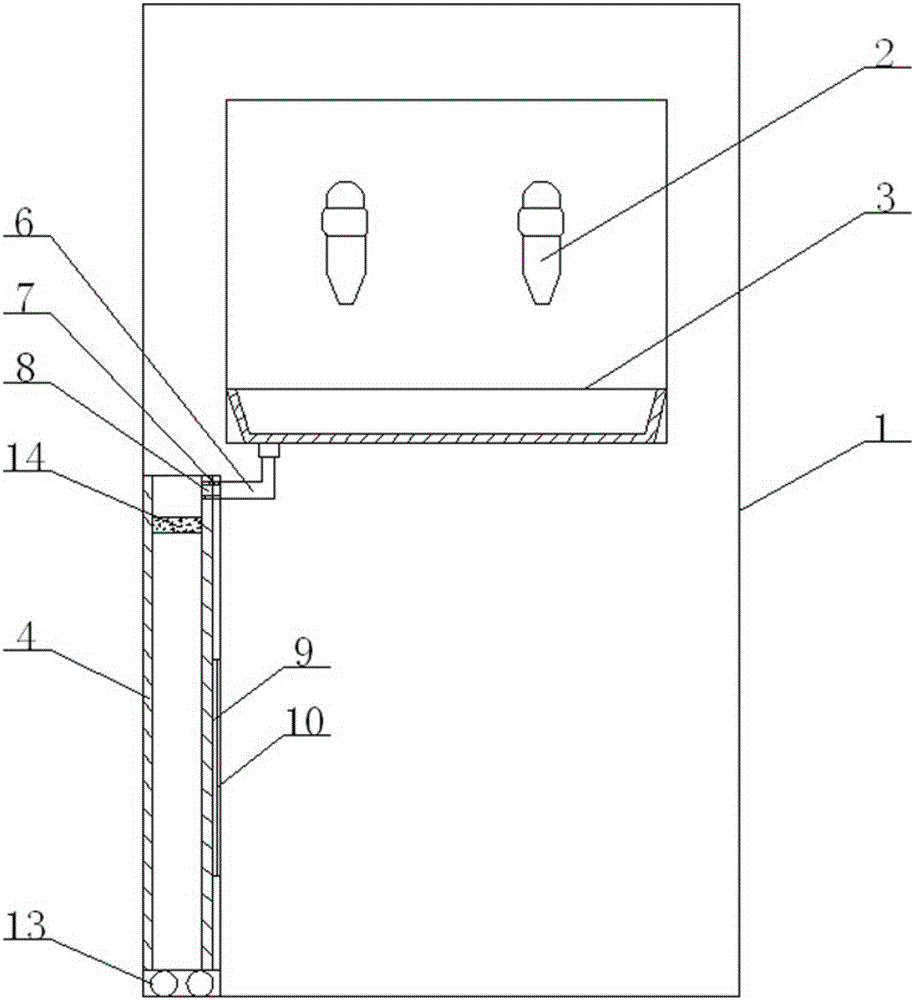

圖1是本實用新型中儲水容器置于飲水機本體側槽內的結構示意圖。

圖2是本實用新型中儲水容器中飲水機本體側槽內脫離時的結構示意圖。

圖3是本實用新型中儲水容器的結構示意圖。

圖中所示：1、飲水機本體 2、水龍頭 3、接水槽 4、儲水容器 5、側槽 6、水管 7、排水管 8、入水孔 9、磁鐵片 10、鐵片 11、握把 12、凹槽 13、萬向輪 14、活性炭過濾網。

具體實施方式

下面通過附圖和實施例對本實用新型作進一步詳細闡述。

如圖1和圖2所示：一種具有積水回收利用功能的飲水機，包括飲水機本體1、水龍頭2、接水槽3以及容積為接水槽3容積數倍的儲水容器4。水龍頭2和接水槽3設置于飲水機本體1上。儲水容器4為扁平狀結構，飲水機本體1的側壁上開設有形狀、尺寸與儲水容器4相匹配的側槽5，儲水容器4正好能夠置于側槽5內，也就是說，當儲水容器4置于側槽5內時，儲水容器4的前側壁與飲水機本體1的相應側壁齊平。側槽5的下端貫穿飲水機本體1的底部，儲水容器4的底部設置有萬向輪13，且萬向輪13與地面接觸，滾動配合在地面上。儲水容器4的背側設置有磁鐵片9，側槽5內與磁鐵片9相對應的位置設置有鐵片10，儲水容器4正好通過磁鐵片9與鐵片10的吸附作用可拆卸式地設置于側槽5內。此外，儲水容器4通過水管6與接水槽3相連通。

水管6與儲水容器4相連的一端設置有排水管7，排水管7設置于側槽5內，儲水容器4上與排水管7相對應的側壁上開設有入水孔8。當儲水容器4完全置于側槽5內時，排水管7正好與入水孔8相接，進而將接水槽3中的水通過入水孔8順利的排入到儲水容器4中，且當儲水容器4置于側槽5內時，儲水容器4始終支撐于側槽5的底部。

儲水容器4內設置有活性炭過濾網14，且活性炭過濾網14位于入水孔8的下方。通過活性炭過濾網14可過濾掉流入儲水容器4中積水的雜質，以便將積水回收再利用。

如圖3所示：儲水容器4的前側壁上設置有握把11，前側壁上與握把11相對應的部位開設有凹槽12，握把11嵌入至凹槽12內。由于握把11是嵌入至凹槽12內的，可有效避免因握把11露在外部而引起磕磕碰碰，設計更加人性化。

本實用新型具有積水回收利用功能的飲水機，當儲水容器4內盛滿積水需要傾倒時，用手握住握把11往外一拉，即能夠將儲水容器4從飲水機本體1的側槽5內取出來，傾倒完畢后再將儲水容器4推入側槽5內即可，結構簡單，操作方便，適于推廣利用。

以上所述依據實施例為啟示，通過上述的說明內容，相關工作人員完全可以在不偏離本項發明思想的范圍內，進行多樣的變更以及修改。本項實用新型的技術性范圍并不局限于說明書上的內容，必須要根據權利要求范圍來確定其保護的范圍。
