本實用新型涉及一種貨架，特別是一種改良型可移動的折疊貨架。

背景技術：

貨架是人們日常生產中常用的一種儲存貨物的裝置，隨著現代物流行業的發展，貨架更是成為一種必不可少的工具，現有技術的貨架一般是由支撐桿與橫梁、層板連接而成，支撐桿與橫梁形成的框架體積較大，從而使得整體的質量大，給搬運帶來不便，造成不易收納儲存等困擾，一般貨架不可折疊，導致廠區現場堆積了很多貨架，占用大量的空間，且放置現場較為混亂，并且在轉移貨架的過程中，需要多人搬抬，對于層板高度的固定的貨架，不能滿足不同貨物存放的高度，影響貨架的使用效果，因此提出一種改良型可移動的折疊貨架。

技術實現要素：

本實用新型的目的就是解決現有技術中的問題，提出一種改良型可移動的折疊貨架，在不需要大量存儲空間時，貨架可部分折疊，減少空間占用面積，折疊后的貨架可通過萬向輪實現位置轉移，便于搬運，并且層板高度能夠進行調節，貨架適應性更強。

為實現上述目的，本實用新型提出了一種改良型可移動的折疊貨架，包括主立柱、支撐板、折疊立柱、第一連接桿、第二連接桿、彈簧、可調支撐板、支腳和萬向輪，所述主立柱之間設有若干個支撐板，所述主立柱的底部設有底座，所述底座上安裝有若干個萬向輪，所述主立柱上鉸接有第一連接桿，所述折疊立柱上鉸接有第二連接桿，所述第一連接桿和第二連接桿通過銷軸鉸鏈連接，所述彈簧的一端與銷軸相連，所述彈簧的另一端固定在主立柱上，所述主立柱與折疊立柱之間設安裝有若干個可調支撐板，所述折疊立柱底端固定有套筒，所述支腳通過套筒安裝在折疊立柱的端部。

作為優選，所述主立柱的外側設有若干個第一安裝部，所述第一安裝部內設有若干個第一卡槽，所述第一卡槽的寬度等于可調支撐板的寬度，所述折疊立柱上設有若干個第二安裝部，所述第二安裝部內設有若干個第二卡槽，所述第一安裝部與第二安裝部相配合。

作為優選，所述支撐板內設有第一安裝架和第二安裝架，所述第一安裝架的截面形狀為E字形，所述第一安裝架內設有第一安裝槽和第二安裝槽，所述第二安裝架的截面形狀為“日”字形，所述第二安裝架內設有第一滑槽和第二滑槽。

作為優選，所述第一連接桿的內側設有滑塊，所述主立柱上設有限位槽，所述限位槽的形狀為圓弧形，所述限位槽與滑塊相配合。

作為優選，所述套筒的內壁設有螺紋，所述支腳的外壁設有螺紋，所述套筒與支腳相配合，所述支腳的底部為圓臺形。

本實用新型的有益效果：本實用新型通過主立柱、支撐板、折疊立柱、第一連接桿、第二連接桿、彈簧、可調支撐板、支腳和萬向輪等的配合，結構簡單，能夠滿足貨物存放，同時可以對貨架進行折疊收納，減少場地空間占用，通過萬向輪進行轉移，方便搬運，層板高度能夠進行調節，貨架適應性更強。

本實用新型的特征及優點將通過實施例結合附圖進行詳細說明。

【附圖說明】

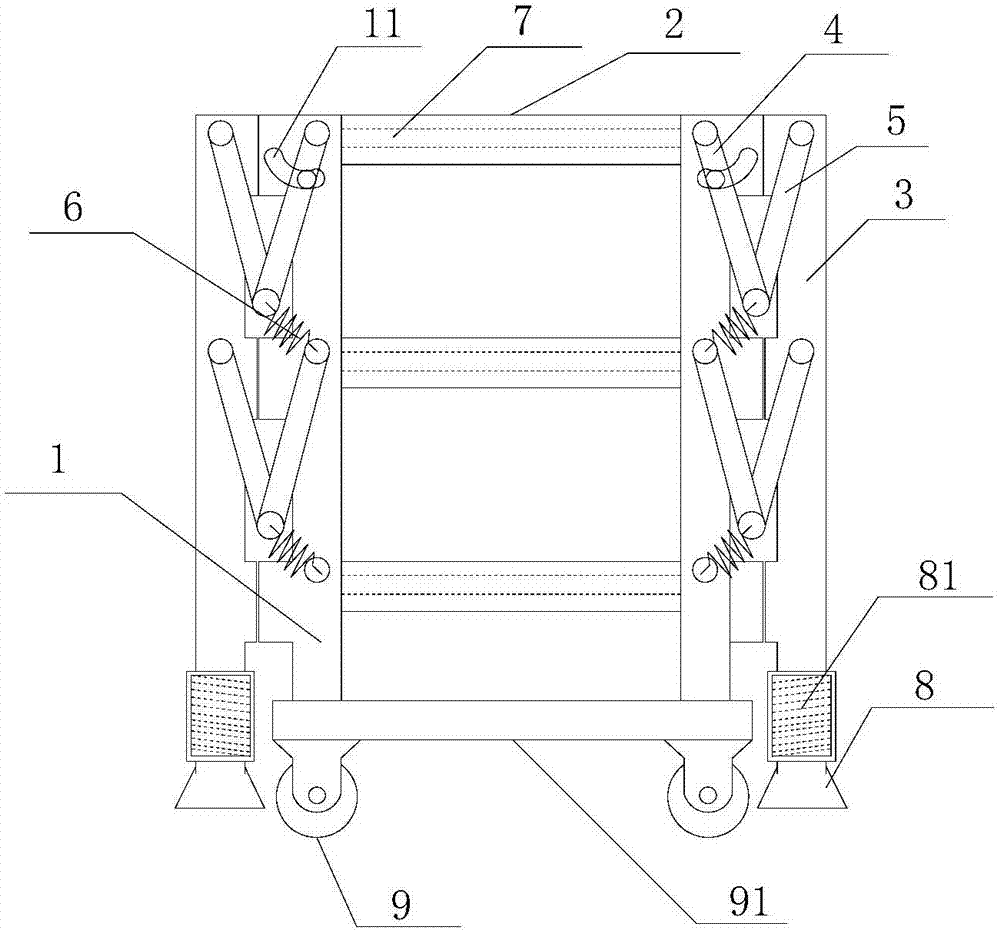

圖1是本實用新型一種改良型可移動的折疊貨架的結構示意圖；

圖2是本實用新型一種改良型可移動的折疊貨架的收納示意圖；

圖3是本實用新型一種改良型可移動的折疊貨架的支撐板的俯視圖；

圖4是本實用新型一種改良型可移動的折疊貨架的第一安裝架的截面圖；

圖5是本實用新型一種改良型可移動的折疊貨架的第二安裝架的截面圖；

圖6是本實用新型一種改良型可移動的折疊貨架的第一安裝部的主視圖；

圖7是本實用新型一種改良型可移動的折疊貨架的第二安裝部的主視圖。

【具體實施方式】

參閱圖1至圖7，本實用新型一種改良型可移動的折疊貨架，包括主立柱1、支撐板2、折疊立柱3、第一連接桿4、第二連接桿5、彈簧6、可調支撐板7、支腳8和萬向輪9，所述主立柱1之間設有若干個支撐板2，所述主立柱1的底部設有底座91，所述底座91上安裝有若干個萬向輪9，所述主立柱1上鉸接有第一連接桿4，所述折疊立柱3上鉸接有第二連接桿5，所述第一連接桿4和第二連接桿5通過銷軸51鉸鏈連接，所述彈簧6的一端與銷軸51相連，所述彈簧6的另一端固定在主立柱1上，所述主立柱1與折疊立柱3之間設安裝有若干個可調支撐板7，所述折疊立柱3底端固定有套筒81，所述支腳8通過套筒 81安裝在折疊立柱3的端部。所述主立柱1的外側設有若干個第一安裝部12，所述第一安裝部12內設有若干個第一卡槽121，所述第一卡槽121的寬度等于可調支撐板7的寬度。所述折疊立柱3上設有若干個第二安裝部31，所述第二安裝部31內設有若干個第二卡槽311，所述第一安裝部12與第二安裝部31相配合。所述支撐板2內設有第一安裝架21和第二安裝架22，所述第一安裝架 21的截面形狀為E字形，所述第一安裝架21內設有第一安裝槽211和第二安裝槽212，所述第二安裝架22的截面形狀為“日”字形，所述第二安裝架22內設有第一滑槽221和第二滑槽222。所述第一連接桿4的內側設有滑塊41，所述主立柱1上設有限位槽11，所述限位槽11的形狀為圓弧形，所述限位槽11與滑塊41相配合。所述套筒81的內壁設有螺紋，所述支腳8的外壁設有螺紋，所述套筒81與支腳8相配合，所述支腳8的底部為圓臺形。

本實用新型工作過程：

本實用新型一種改良型可移動的折疊貨架在工作過程中，首先將支腳8進行旋轉，支腳8沿著套筒81向上移動，然后將可調支撐板7從第一卡槽121和第二卡槽311中抽出，從第二安裝架(22)送入放置到第一安裝架(21)中，完成活動支撐板7的收納，然后手動握緊兩個折疊立柱3用力向主立柱1的方向推送，在彈簧6的收縮作用力和第一連接桿4、第二連接桿5相配合，兩者之間的夾角減小，直至折疊立柱3與主立柱1重疊起來，完成折疊立柱3的收納，同時支腳8底端離開地面，可通過萬向輪9完成貨架的轉移，當再次使用時，先手動拉開主立柱1一邊的兩個折疊立柱3，當拉不動時，滑塊41到達限位槽 11的頂端，對折疊立柱1具有定位作用，此時折疊立柱1到達指定位置，手動從第一安裝架21和第二安裝架22中抽出可調支撐板7，選擇合適的位置，推送到第一卡槽121和第二卡槽311內，可調支撐板7固定在主立柱1和折疊立柱3 之間指定位置，將主立柱1另一邊按照同樣的方法進行安裝，然后將支腳8從套筒81中旋出，使支腳8與地面接觸，最終完成貨架的組裝，結構簡單，能夠滿足貨物存放，同時可以對貨架進行折疊收納，減少場地空間占用，方便移動。

上述實施例是對本實用新型的說明，不是對本實用新型的限定，任何對本實用新型簡單變換后的方案均屬于本實用新型的保護范圍。
