本實用新型涉及一種新型實木桌子。

背景技術：

市場上的實木家具，桌子是使用頻率很高的一種，一般的四腿桌子的支撐腿都是與相鄰的其他兩個支撐腿通過橫梁相互固定連接的，連接結構復雜，使得實木桌子的生產組裝、以及后續(xù)的拆卸都比較繁瑣,故一般的實木家具都是在生產基地完成后，再運往各地的銷售點倉庫，這對于運輸打包很不方便；另外，支撐腿都是裝在桌子底下的，桌面基本是平整的，在運輸的過程中容易撞擊刮花，影響賣相。

本實用新型就是基于這種情況作出的。

技術實現要素：

本實用新型目的是克服了現有技術的不足，提供一種結構簡單、拆裝方便并且能有效防撞的的新型實木桌子。

本實用新型是通過以下技術方案實現的：

一種新型實木桌子，其特征在于：包括面板和作為支撐的支撐腿，所述支撐腿上設有凸出于面板上表面的凸出部，所述支撐腿的側面并位于凸出部的下方設有內凹的能將面板的邊緣鑲嵌在內的卡槽。

如上所述的一種新型實木桌子，其特征在于：所述卡槽和面板在連接處設有固定二者的榫卯結構。

如上所述的一種新型實木桌子，其特征在于：所述榫卯結構包括設置在卡槽中內凹的榫槽，以及設置在所述面板上凸出的能與榫槽相配合的榫頭。

如上所述的一種新型實木桌子，其特征在于：所述面板包括桌面和桌面下方的橫梁，所述榫頭設在橫梁上。

如上所述的一種新型實木桌子，其特征在于：所述榫槽為T字形，所述榫頭為對應的T形。

如上所述的一種新型實木桌子，其特征在于：所述凸出部包覆有金屬套。

如上所述的一種新型實木桌子，其特征在于：所述金屬套為銅套。

如上所述的一種新型實木桌子，其特征在于：所述支撐腿為圓柱形。

如上所述的一種新型實木桌子，其特征在于：所述凸出部的頭部為半球形。

與現有技術相比，本實用新型有如下優(yōu)點：

1、本實用新型中支撐腿的側面并位于凸出部下方設有內凹的能將面板的邊緣鑲嵌在內的卡槽，接將面板的邊緣鑲嵌進卡槽內，完成面板與支撐腿的安裝；將支撐腿往背向于卡槽槽口的方向敲出，完成面板與支撐腿的拆卸，結構簡單，安裝與拆卸簡易，因此本實用新型一種新型實木桌子可以將面板和支撐腿分別打包運輸到各地的銷售點倉庫后再進行簡單的組裝處理，這為實木桌子的運輸生產帶來了便利，降低了成本；而且支撐腿上設有的凸出于面板上表面的凸出部，對于組裝好的實木桌子，在搬運的過程中可以起到保護面板的作用。

2、本實用新型中凸出部包覆有金屬套，金屬套更換和安裝都比較簡單，可以對凸出部起到很好的保護作用，防止刮花等不良，而且，為實木桌子增加一定的金屬質感，美觀大方。

【附圖說明】

圖1是本實用新型的結構示意圖；

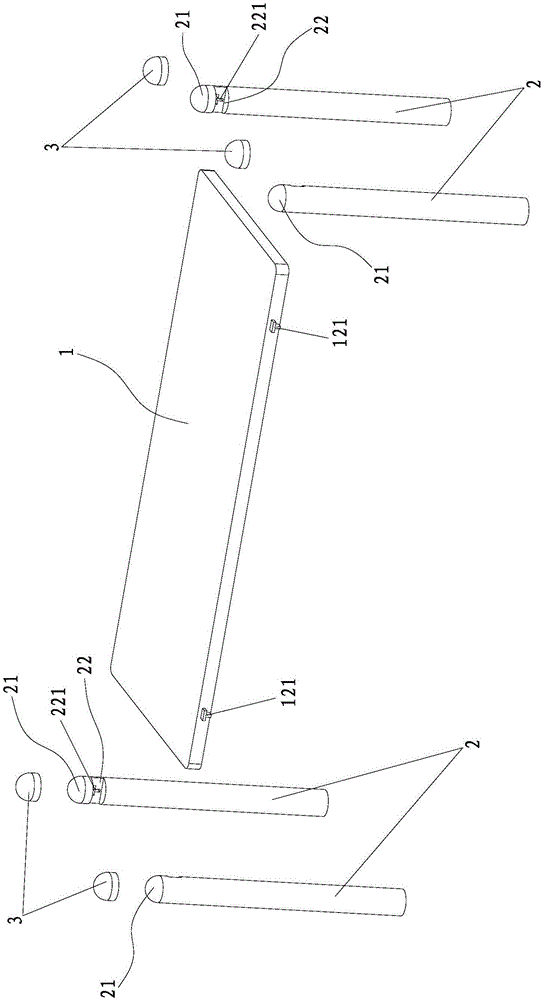

圖2是本實用新型的爆炸視圖；

圖3是本實用新型中面板的底部視圖。

【具體實施方式】

下面結合附圖對本實用新型作進一步描述：

如圖1至圖3所示的一種新型實木桌子，包括面板1和作為支撐的支撐腿2，所述支撐腿2上設有凸出于面板1上表面的凸出部21，所述支撐腿2的側面并位于凸出部21的下方設有內凹的能將面板1的邊緣鑲嵌在內的卡槽22，直接將面板1的邊緣鑲嵌進卡槽22內，完成面板1與支撐腿2的安裝；將支撐腿2往背向于卡槽22槽口的方向敲出，完成面板1與支撐腿2的拆卸，結構簡單，安裝與拆卸簡易，因此本實用新型一種新型實木桌子可以將面板1和支撐腿2分別打包運輸到各地的銷售點倉庫后再進行簡單的組裝處理，這為實木桌子的運輸生產帶來了便利，降低了成本；而且支撐腿2上設有的凸出于面板1上表面的凸出部21，對于組裝好的實木桌子，在搬運的過程中可以起到保護面板1的作用。

所述卡槽22和面板1在連接處設有固定二者的榫卯結構，使得面板1與支撐腿2的連接更加的牢靠。

所述榫卯結構包括設置在卡槽22中內凹的榫槽221，以及設置在所述面板1上凸出的能與榫槽221相配合的榫頭121。

所述面板1包括桌面11和桌面11下方的橫梁12，所述榫頭121設在橫梁12上，使得桌面11的結構相對簡單，加工更加便利。

所述榫槽221為T字形，所述榫頭121為對應的T形，卡槽22配合上T形的榫卯結構，使得面板1與支撐腿2在左右和前后方向的連接更加的牢靠。

所述凸出部21包覆有金屬套3，金屬套3更換和安裝都比較簡單，可以對凸出部21起到很好的保護作用，防止刮花等不良，而且，為實木桌子增加一定的金屬質感，美觀大方。

所述金屬套3為銅套，銅套為古銅色，使得實木桌子更顯高貴，更具檔次。

所述支撐腿2為圓柱形，所述支撐腿2還可以是方柱形。

所述凸出部21的頭部為半球形，增加人觸摸時候的觸感，使觸摸起來更加的舒適，而且美觀。
