本實用新型涉及智能藥品存儲裝置領域，具體涉及一種基于冷藏系統的智能藥柜。

背景技術：

信息技術在醫療衛生領域已經得到了較為普遍的應用，醫院中一般都部署了醫院信息系統，使得醫院中對各類信息的管理效率得到了大大的提高，使整個醫院的運營更加有序高效。醫院中的藥品存取環節是影響工作效率提高的一個瓶頸環節，多數醫院目前還使用人工記憶方式，或者貼標簽方式進行找藥片，不僅速度慢、工作強度大，而且還會產生錯誤，造成影響。這種傳統的找藥方式已經不適應當今時代的發展，采用自動化智能藥柜是當前醫院存儲藥物的一個必然趨勢。

一些藥物存儲需要配合冷藏環境，因此，在智能藥柜中還配備冷藏系統，制冷裝置一般安裝在藥柜的底部，在藥柜的背面設有散熱口來散熱，但是由于空間位置的限制，現在的藥柜的散熱口較小，散熱效果較差，因此，冷藏裝置的能耗較高，而且使用壽命較短。

技術實現要素：

本實用新型的目的在于克服現有技術存在的以上問題，提供一種基于冷藏系統的智能藥柜，本實用新型在原有的智能藥柜基礎上，提高了冷藏系統的散熱功能，提高了散熱效率，降低了能耗。

為實現上述技術目的，達到上述技術效果，本實用新型通過以下技術方案實現：

一種基于冷藏系統的智能藥柜，其包括：一柜體，所述柜體的上部為智能控制區域，所述柜體的中間區域?yàn)閮?chǔ)藥抽屜，所述柜體的下部為冷藏柜，所述冷藏柜中由制冷裝置制冷，所述冷藏柜的背面設有散熱口，所述散熱口設置在所述柜體的背面，所述散熱口上設有散熱網片，所述散熱網片的外表面為弧面，所述散熱網片上設有若干散熱通道，所述散熱通道傾斜的開設在所述散熱網片上，所述散熱通道之間相互平行，且所述散熱通道之間等間距。

進一步地，所述散熱網片的最大厚度為0.5-3.5cm，所述散熱網片最薄處為最厚處的二分之一。

進一步地，所述智能控制區域包括一觸摸屏，所述觸摸屏為人機交互界面和顯示界面，所述觸摸屏的底部設有容納鍵盤和鼠標的容置空間，所述容置空間中設有鍵盤和鼠標。

進一步地，所述智能控制區域中還設有攝像頭，所述攝像頭設置在所述智能控制區的中間位置。

進一步地，所述智能控制區域中還設有掃碼槍懸掛區，所述掃碼槍懸掛區凹陷于所述柜體表面，所述掃碼槍懸掛區上設有懸掛件，通過懸掛件將掃碼槍懸掛至所述掃碼槍懸掛區中。

進一步地，所述掃碼槍懸掛區的底部設有打印機換紙口和打印機出紙口，通過所述打印機換紙口更換打印機紙張，通過所述打印機出紙口出具條形碼打印紙。

進一步地，還設有掃碼區，通過所述掃碼區掃描打印紙上的條形碼，控制儲藥抽屜自動打開。

進一步地，所述智能控制區中設有刷卡區和指紋區，所述刷卡區用于識別取藥人員的身份驗證卡，所述指紋區用于識別取藥人員的指紋。

進一步地，所述智能控制區上設有正常工作指示燈和異常工作指示燈，通過所述正常工作指示燈和異常工作指示燈分別對智能藥柜的工作狀態報警。

本實用新型的有益效果是:

其一、本實用新型的智能藥柜，結構簡單，設計合理，能夠智能存取藥物，提高了取藥的效率，并且該智能藥柜嚴格審核取藥人員的身份，確保取藥無誤，提高了取藥的安全性。

其二、本實用新型的智能藥柜，是一種帶有冷藏功能的藥柜，可以存放普通藥品，也可以存放需要冷藏放置的特殊藥品，并且該藥柜的散熱網片采用弧面結構的散熱網片，弧面結構在相同大小的網片結構上，增加了熱量的接觸面積，提高散熱效率，而且其散熱通道采用傾斜式散熱，傾斜式散熱通道一方面不影響散熱效率，另一方面在柜體的外部呈現百葉狀態，防止外部雜物進入制冷裝置中，本實施例中的散熱網片，在相同空間大小的散熱口下，提高了散熱效率，降低了制冷裝置的能耗，和提高了制冷裝置的使用壽命。

上述說明僅是本實用新型技術方案的概述，為了能夠更清楚了解本實用新型的技術手段，并可依照說明書的內容予以實施，以下以本實用新型的較佳實施例并配合附圖詳細說明如后。本實用新型的具體實施方式由以下實施例及其附圖詳細給出。

附圖說明

為了更清楚地說明本實用新型實施例技術中的技術方案，下面將對實施例技術描述中所需要使用的附圖作簡單地介紹，顯而易見地，下面描述中的附圖僅僅是本實用新型的一些實施例，對于本領域普通技術人員來講，在不付出創造性勞動的前提下，還可以根據這些附圖獲得其他的附圖。

圖1是本實用新型的主視圖；

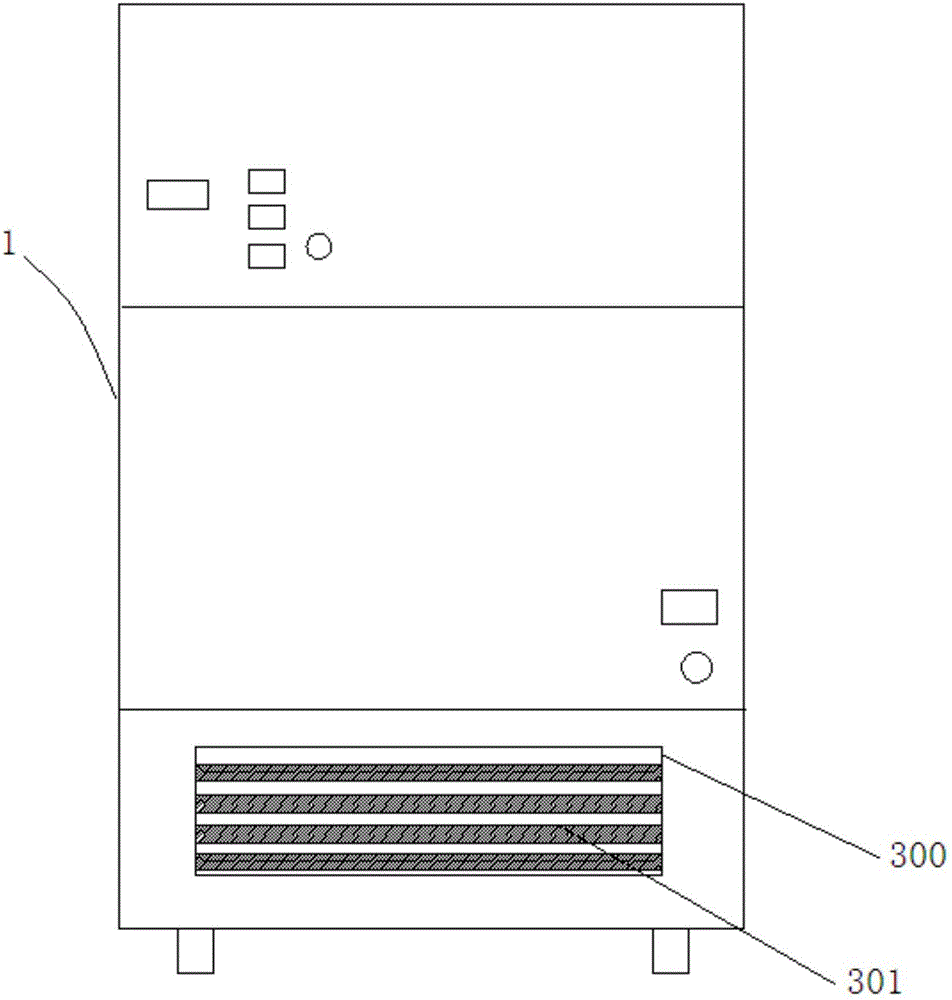

圖2是本實用新型的背面視圖；

圖3是本實用新型的散熱網片的結構示意圖；

其中，1-柜體，10-智能控制區域，20-儲藥抽屜，30-冷藏柜，101-觸摸屏，102-容置空間，103-攝像頭，104-掃碼槍懸掛區，105-掃碼槍，106-打印機換紙口，107-打印機出紙口，108-掃碼區，109-刷卡區，110-指紋區，111-正常工作指示燈，112-異常工作指示燈，300-散熱口，301-散熱網片，302-散熱通道。

具體實施方式

下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。基于本實用新型中的實施例，本領域普通技術人員在沒有作出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

參照?qǐng)D1-2所示，本實施例中公開了一種基于冷藏系統的智能藥柜，其包括：一柜體1，上述柜體1的上部為智能控制區域10，上述柜體1的中間區域?yàn)閮?chǔ)藥抽屜20，中間區域中設置了若干個儲藥抽屜20來分類別儲藥，上述柜體1的下部為冷藏柜30，上述冷藏柜30中由制冷裝置制冷，冷藏柜30用于儲存需要冷藏的藥品。

具體的，上述智能控制區域10包括一觸摸屏101，上述觸摸屏101為人機交互界面和顯示界面，上述觸摸屏101的底部設有容納鍵盤和鼠標的容置空間102，上述容置空間102中設有鍵盤和鼠標。

在上述智能控制區域10中還設有攝像頭103，上述攝像頭103設置在上述智能控制區10的中間位置。

為了方便直接掃碼，在上述智能控制區域10中還設有掃碼槍懸掛區104，上述掃碼槍懸掛區104凹陷于上述柜體1表面，上述掃碼槍懸掛區104上設有懸掛件，通過懸掛件將掃碼槍105懸掛至上述掃碼槍懸掛區104中。

在上述掃碼槍懸掛區104的底部設有打印機換紙口106和打印機出紙口107，通過上述打印機換紙口106更換打印機紙張，通過上述打印機出紙口107出具條形碼打印紙。在自動打開柜體時，打印機出紙口107出來?xiàng)l形碼后，在掃碼區108上掃描，通過上述掃碼區108掃描打印紙上的條形碼，控制儲藥抽屜自動打開。

為了嚴格控制取藥流程，在上述智能控制區10中設有刷卡區109和指紋區110，上述刷卡區109用于識別取藥人員的身份驗證卡，上述指紋區110用于識別取藥人員的指紋。

并且，在上述智能控制區10上設有正常工作指示燈111和異常工作指示燈112，通過上述正常工作指示燈111和異常工作指示燈112分別對智能藥柜的工作狀態報警。

一些藥物存儲需要配合冷藏環境，因此，在智能藥柜中還配備冷藏系統，制冷裝置一般安裝在藥柜的底部，在藥柜的背面設有散熱口來散熱，但是由于空間位置的限制，現在的藥柜的散熱口較小，散熱效果較差，因此，冷藏裝置的能耗較高，而且使用壽命較短，為了解決散熱問題，如圖3所示，在上述冷藏柜30的背面設有散熱口300，上述散熱口300設置在上述柜體1的背面，上述散熱口300上設有散熱網片301，上述散熱網片301的外表面為弧面，上述散熱網片301上設有若干散熱通道302，上述散熱通道302傾斜的開設在上述散熱網片上，上述散熱通道302之間相互平行，且上述散熱通道302之間等間距。

上述散熱網片301的最大厚度為0.5-3.5cm，上述散熱網片301最薄處為最厚處的二分之一，在上述尺寸范圍內的散熱網片一方面滿足散熱需求，另一方面方便拆卸，上述散熱網片可以采用304不銹鋼材質。

該藥柜的散熱網片采用弧面結構的散熱網片，弧面結構在相同大小的網片結構上，增加了熱量的接觸面積，提高散熱效率，而且其散熱通道采用傾斜式散熱，傾斜式散熱通道一方面不影響散熱效率，另一方面在柜體的外部呈現百葉狀態，防止外部雜物進入制冷裝置中，本實施例中的散熱網片，在相同空間大小的散熱口下，提高了散熱效率，降低了制冷裝置的能耗，和提高了制冷裝置的使用壽命。

對所公開的實施例的上述說明，使本領域?qū)I(yè)技術人員能夠?qū)崿F(xiàn)或使用本實用新型。對這些實施例的多種修改對本領域的專業技術人員來說將是顯而易見的，本文中所定義的一般原理可以在不脫離本實用新型的精神或范圍的情況下，在其它實施例中實現。因此，本實用新型將不會被限制于本文所示的這些實施例，而是要符合與本文所公開的原理和新穎特點相一致的最寬的范圍。
