本實用新型涉及一種日常生活品，更具體地說，它涉及一種防燙紙杯。

背景技術：

紙杯是把用化學木漿制成的原紙（白紙板）進行機械加工、粘合所做得的一種紙容器，外觀呈口杯形。供冷凍食品使用的紙杯涂蠟，可盛裝冰淇淋、果醬和黃油等。供熱飲使用的紙杯，耐90℃以上溫度，甚至可盛開水。紙杯的特點是安全衛生、輕巧方便。這種紙杯在公共場所、飯店、餐廳都可使用，是一次性用品。

現有技術中的紙杯一般如圖1所示，采用一層或者兩層的紙板卷取形成一端大一端小的紙卷筒作為杯壁1，在相對小的一端設有杯底2，形成紙杯。這種紙杯雖然能夠盛開水或者比較燙的液體，但是，由于手在端紙杯的時候是直接接觸到杯壁的，而杯壁兩側直接與手以及水接觸，熱量直接通過杯壁傳送到手上，容易燙手。

技術實現要素：

針對現有技術存在的不足，本實用新型的目的在于提供一種防燙紙杯，其在于解決紙杯在使用過程中容易燙手的問題。

為實現上述目的，本實用新型提供了如下技術方案：一種防燙紙杯，包括杯壁，所述杯壁包括基層以及包裹在基層外表的防燙層，所述防燙層背離基層的一側設有凸紋，凸紋呈波紋狀結構且凸紋繞杯壁均勻分布，所述防燙層背離基層的一側設有印刷層。

通過采用上述技術方案，設置防燙層使其與基層形成雙層結構，通過雙層的結構，讓熱量在傳遞的過程中經過多種介質，實現多次熱交換，從而最終到外壁的熱量得以減少。凸紋的設置可以讓手在握持杯壁時，其杯壁與手之間存在多個透風的通道，從而讓風能夠在手握持部分的杯壁上流動，帶走一部分熱量，降低杯壁的溫度，達到防燙目的，另外，凸紋的設置，能夠讓杯壁與手接觸的厚度有所增加，也能夠進一步的進行防燙。另外，普通杯子在讓手在握持杯壁時，杯子由于重力而向下滑，此時手對杯壁形成向上的摩擦力，通過摩擦力防止杯子下滑，而采用凸紋，其手在握持杯壁時，凸起的紋路具有應力集中的效果，從而增大了摩擦力，另外，將凸紋設置呈波紋型，波紋型的凸紋其延伸方向與杯子重力方向形成夾角，此時，與豎直方向形成夾角對凸紋會對手進行擠壓，從而將該力進行分解，存在一個沿凸紋方向的摩擦力以及向上的分力，因此，將其加在摩擦力上，使得杯子在受同樣的力的握持時，其對杯子的向上的力相對普通杯子更大，因此，其能夠加強防滑的性能。

本實用新型進一步優選為：所述的印刷層上設有外淋膜層。

通過在印刷層上設置外淋膜層，讓印刷的油墨受到隔離，進而在杯子緊套接的時候不會出現油墨轉移的情況，這樣，讓杯子在使用的時候更加干凈。

本實用新型進一步優選為：所述的凸紋由防燙層單面壓制形成。

通過采用上述技術方案，單面壓制形成的凸紋，在壓制時，對防燙層進行擠壓，能夠讓杯壁變得更加的緊實，增加了杯子的強度，從而在杯子盛水的過程中，不會輕易被水軟化。

本實用新型進一步優選為：所述的凸紋由防燙層朝向基層的面向背離基層的方向外凸形成。

通過采用上述技術方案，防燙層一側向另一側形成凸起，使得整個防燙層在平行杯底平面的截面上呈波紋狀，這種狀況下，防燙層形成單獨的支撐柱，能夠增加其強度。同時，防燙層內部與基層之間形成間隙，間隙增大，內部熱量傳遞的熱量會經過更長的距離，熱量損失更加大，因此，防燙效果更好。

本實用新型進一步優選為：所述的基層的內壁設有內淋膜層。

通過采用上述技術方案，內淋膜層能夠在盛水時，進行隔水，從而讓基層難以被水侵濕而軟化，使得紙杯在使用時更加堅挺。

本實用新型進一步優選為：所述的基層的杯口位置設有卷口，所述卷口靠近杯壁的邊緣與基層的外壁之間留有間隙，所述防燙層的杯口置于間隙內。

通過采用上述技術方案，卷口的設置方便水的飲用等，間隙的設置，讓防燙層插入，這種設置，也不會在倒水時水會沿杯口間隙進入到基層與防燙層之間。

本實用新型進一步優選為：所述的間隙小于防燙層厚度。

通過采用上述技術方案，間隙小于防燙層厚度，使得卷口與基層對防燙層進行夾持，這樣，使得防燙層與基層形成一體結構，不會產生縫隙，也難以讓防燙層脫離間隙。

本實用新型進一步優選為：所述的防燙層的杯底部位設有延伸段，所述延伸段向基層的內壁彎折，且延伸段與基層的內壁采用粘膠貼合。

通過采用上述技術方案，這種彎折的結構讓杯子底部為一個整體，防止水沿底部基層與防燙層之間的縫隙而上爬造成紙杯內部軟化。

綜上所述，本實用新型防燙紙杯具有通過在防燙層外側設置外淋膜層，同時將印刷圖案的置于防燙層與外淋膜層之間，可以讓印刷的圖案不會輕易被碰落，同時，由于紙杯一般都是一個一個套起來進行存放，通過外淋膜層將印刷的圖案進行保護，防止在套接存放時，印刷油墨有杯子的外壁轉移到杯子內壁，此時，杯子再使用時，不會在杯子內壁殘留有油墨，讓杯子更加環保清潔。

附圖說明

圖1為現有技術的結構圖；

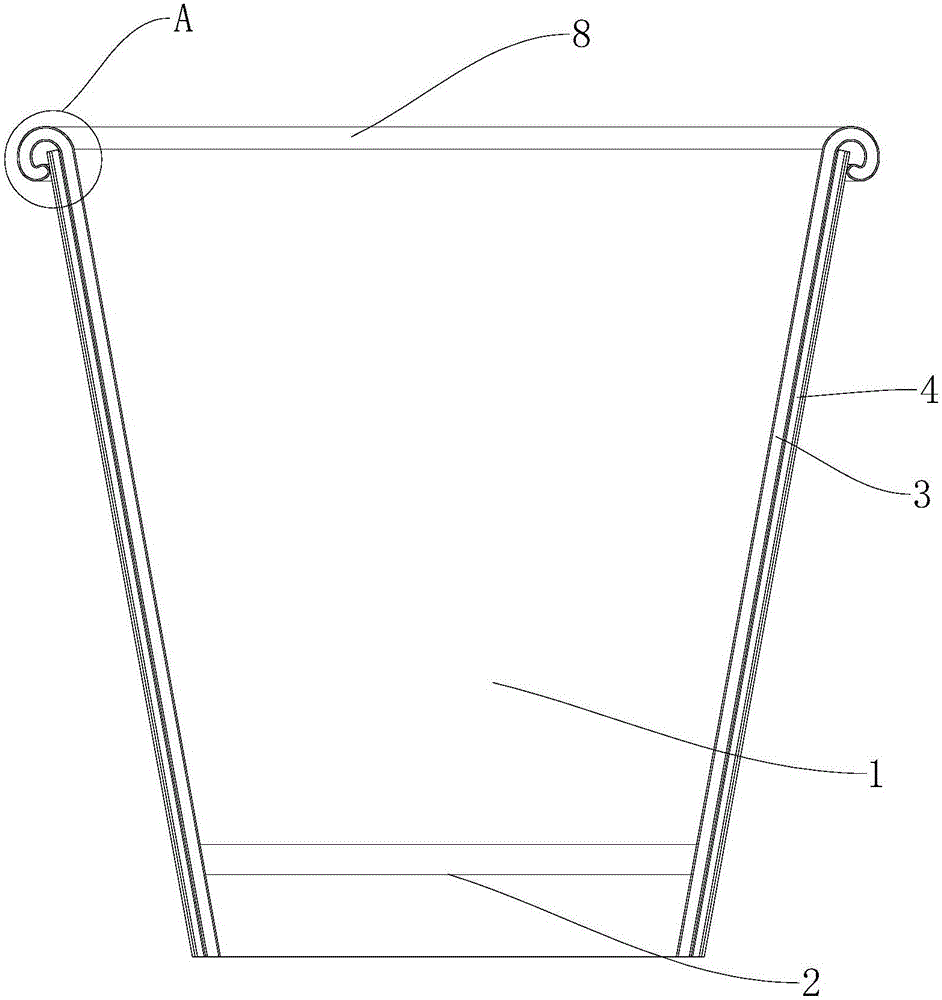

圖2為紙杯的結構圖；

圖3為圖2中A處的放大圖；

圖4為紙杯的外表狀態圖；

圖5為圖4中B-B處實施例1的截面圖；

圖6為圖5中C處的放大圖；

圖7為圖4中B-B處實施例2的截面圖；

圖8為圖7中D處的放大圖；

附圖標記：1、杯壁；2、杯底；3、基層；31、內淋膜層；4、防燙層；41、外淋膜層；42、印刷層；5、間隙；6、淋膜；7、凸紋；8、卷口。

具體實施方式

下面結合附圖和實施例，對本實用新型進行詳細描述。

實施例1

如圖2至圖6所示，一種防燙紙杯，包括呈一大一小兩個口的杯壁1，在杯壁1小口端設置杯底2，杯壁1包括基層3以及包裹在基層3外表的防燙層4，設置防燙層4使其與基層3形成雙層結構，通過雙層的結構，讓熱量在傳遞的過程中經過多種介質，實現多次熱交換，從而最終到外壁的熱量得以減少。防燙層4背離基層3的一側設有凸紋7。其一，凸紋7的設置可以讓手在握持杯壁1時，其杯壁1與手之間存在多個透風的通道，從而讓風能夠在手握持部分的杯壁1上流動，帶走一部分熱量，降低杯壁1的溫度，達到防燙。另外，凸紋7的設置，能夠讓杯壁1與手接觸的厚度有所增加，也能夠進一步的進行防燙。凸紋7呈波紋狀結構且凸紋7繞杯壁1均勻分布。

普通杯子在讓手在握持杯壁1時，杯子由于重力而向下滑，此時手對杯壁1形成向上的摩擦力，通過摩擦力防止杯子下滑，而采用凸紋7，其手在握持杯壁1時，凸起的紋路具有應力集中的效果，從而增大了摩擦力，另外，將凸紋7設置呈波紋型（如圖4所示），波紋型的凸紋7其延伸方向與杯子重力方向形成夾角，此時，與豎直方向形成夾角對凸紋7會對手進行擠壓，從而將該力進行分解，存在一個沿凸紋7方向的摩擦力以及向上的分力，因此，將其加在摩擦力上，使得杯子在受同樣的力的握持時，其對杯子的向上的力相對普通杯子更大，因此，其能夠加強防滑的性能。

在防燙層4背離基層3的一側附有外淋膜層41，外淋膜層41與防燙層4之間設有印刷層42，通過在防燙層4外側設置外淋膜層41，同時將印刷圖案的置于防燙層4與外淋膜層41之間，可以讓印刷的圖案不會輕易被碰落，同時，由于紙杯一般都是一個一個套起來進行存放，通過外淋膜層41將印刷的圖案進行保護，防止在套接存放時，印刷油墨有杯子的外壁轉移到杯子內壁，此時，杯子再使用時，不會在杯子內壁殘留有油墨，讓杯子更加環保清潔。基層3的內壁設有內淋膜層31。內淋膜層31能夠在盛水時，進行隔水，從而讓基層3難以被水侵濕而軟化，使得紙杯在使用時更加堅挺。

凸紋7由防燙層4單面壓制形成。單面壓制形成的凸紋7，在壓制時，對防燙層4進行擠壓，能夠讓杯壁1變得更加的緊實，增加了杯子的強度，從而在杯子盛水的過程中，不會輕易被水軟化。

基層3的杯口位置設有卷口8，卷口8的設置方便水的飲用等，卷口8靠近杯壁1的邊緣與基層3的外壁之間留有間隙5，間隙5小于防燙層4厚度，使得卷口8與基層3對防燙層4進行夾持，這樣，使得防燙層4與基層3形成一體結構，不會產生縫隙，也難以讓防燙層4脫離間隙5。防燙層4的杯口置于間隙5內。間隙5的設置，讓防燙層4插入，這種設置，也不會在倒水時水會沿杯口間隙5進入到基層3與防燙層4之間。

在防燙層4的杯底2部位設有延伸段，延伸段向基層3的內壁彎折，且延伸段與基層3的內壁采用粘膠貼合。這種彎折的結構讓杯子底部為一個整體，防止水沿底部基層3與防燙層4之間的縫隙而上爬造成紙杯內部軟化。

在防燙層4與基層3貼合的面上均設置淋膜6，讓防燙層4與基層3不會被存在于防燙層4與基層3之間縫隙的空氣被霧化而形成的水滴對防燙層4以及基層3進行打濕。

實施例2

與實施例1大體結構相同，其不同之處為防燙層4凸紋7的形成。如圖2紙圖3以及圖7至圖8所示，在實施例2中，凸紋7由防燙層4朝向基層3的面向背離基層3的方向外凸形成。其可以由凹凸相匹配的磨具進行雙面壓制而形成。這樣防燙層4一側向另一側形成凸起，使得整個防燙層4在平行杯底2平面的截面上呈波紋狀，這種狀況下，防燙層4形成單獨的支撐柱，能夠增加其強度。同時，防燙層4內部與基層3之間形成間隙5，間隙5增大，內部熱量傳遞的熱量會經過更長的距離，熱量損失更加大，因此，防燙效果更好。同時，通過雙面的壓制，讓防燙層4更加緊實，提高其結構強度。

以上所述僅是本實用新型的優選實施方式，本實用新型的保護范圍并不僅局限于上述實施例，凡屬于本實用新型思路下的技術方案均屬于本實用新型的保護范圍。應當指出，對于本技術領域的普通技術人員來說，在不脫離本實用新型原理前提下的若干改進和潤飾，這些改進和潤飾也應視為本實用新型的保護范圍。
