本實用新型涉及快速門領域，特別涉及拉鏈式快速門。

背景技術：

快速門是指每秒運行速度超過0.6米的門，是快速升降的無障礙隔離門，主要功能是保溫、保濕、防塵、防蟲、隔音等，使車間保持恒溫、恒濕、潔凈的工作環境，傳統的快速門使用毛刷在立柱上實現密封，在快速門上下運動過程中容易磨損且易產生灰塵，需要經常更換，很不方便。

技術實現要素：

本實用新型解決的技術問題是提供一種增加潔凈性，提高速度，減小磨損的拉鏈式快速門。

本實用新型解決其技術問題所采用的技術方案是：拉鏈式快速門，包括門體，所述門體包括兩側的立柱，門體內頂部設置有滾筒，滾筒外側捆綁門簾基布，所述立柱內設置有從上至下貫穿立柱的拉鏈槽口，所述拉鏈槽口截面形狀為內部寬度大于開口寬度，所述門簾基布兩側設置有基布拉鏈，所述基布拉鏈伸入拉鏈槽口內并與拉鏈槽口精確結合，所述門簾基布下側設置有配重，滾筒內部設置有驅動滾筒運動的內置電機，還包括內置于立柱中的控制器，所述控制器和內置電機連接。

進一步的是：還包括設置在門簾基布底部的安全氣囊裝置，所述安全氣囊裝置包括殼體，殼體內設置有PCBA板，所述PCBA板上安裝有微氣壓傳感器、MCU處理芯片和無線發射芯片，所述微氣壓開關和無線發射芯片分別和MCU處理芯片連接，還包括給微氣壓傳感器、MCU處理芯片和無線發射芯片供電的電池，所述微氣壓傳感器上設置有連接至殼體外的氣管，還包括與氣管連接的安全氣囊，所述安全氣囊固定在快速門底部，殼體固定在快速門底梁處，還包括與控制器連接的無線接收芯片；

所述微氣壓傳感器用于接收安全氣囊的碰撞信號并將碰撞信號傳至MCU處理芯片，所述MCU處理芯片用于將接收到的碰撞信號進行數字數據編碼并將編碼后的碰撞信號傳至無線發射芯片，所述無線發射芯片用以發射編碼后的碰撞信號，所述無線接收芯片用以接收無線發射芯片發射的編碼后的碰撞信號并將該信號傳至控制器。

進一步的是：所述電池為CR2032紐扣電池。

進一步的是：還包括安裝在殼體上的指示燈，所述指示燈和MCU處理芯片連接。

進一步的是：所述立柱下部朝向門內一側安裝有安全光幕，所述安全光幕與控制器連接。

進一步的是：所述立柱頂部設置有朝向拉鏈槽口的導向口，所述導向口用于將基布拉鏈導入拉鏈槽口內。

進一步的是：還包括設置在門簾基布上的透明視窗。

本實用新型的有益效果是：本實用新型的拉鏈式快速門將門簾基布側邊的門簾拉鏈與立柱內的拉鏈槽口精確結合，實現了對門內環境的封閉效果，使得基布拉鏈在拉鏈槽口內上下移動時減少了磨損，運行速度達到1.5米/秒，且滾筒內使用內置電機驅動，減小了安裝空間，提高了安全性能，且本快速門設置了主動的安全光幕和被動的安全氣囊裝置作為安全防護裝置，提高了安全性能，且門柱頂部設置有朝向拉鏈槽口的導向口，當門受到撞擊后，可實現基布拉鏈的自動修復，可使門的維修成本和停工時間降到最低。

附圖說明

圖1為拉鏈式快速門示意圖。

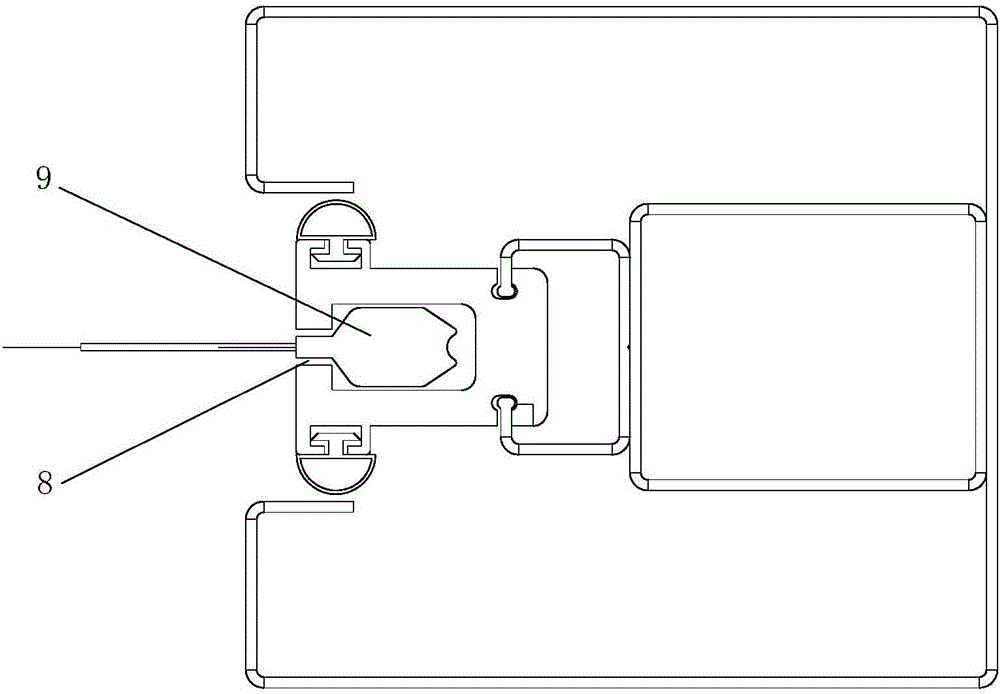

圖2為立柱截面示意圖。

圖3為拉鏈式快速門側視圖。

圖4為安全氣囊無線發射器示意圖。

圖5為無線發射器處理流程圖。

圖中標記為：滾筒1、內置電機2、門簾基布3、控制器4、立柱5、配重6、安全氣囊7、拉鏈槽口8、基布拉鏈9、透明視窗10、安全光幕11。

具體實施方式

下面結合附圖和具體實施方式對本實用新型進一步說明。

如圖1和圖2所示的拉鏈式快速門，包括門體，所述門體包括兩側的立柱5，門體內頂部設置有滾筒1，滾筒1外側捆綁門簾基布3，所述立柱5內設置有從上至下貫穿立柱5的拉鏈槽口8，所述拉鏈槽口8截面形狀為內部寬度大于開口寬度，所述門簾基布3兩側設置有基布拉鏈9，所述基布拉鏈9伸入拉鏈槽口8內并與拉鏈槽口8精確結合，所述門簾基布3下側設置有配重6，滾筒1內部設置有驅動滾筒1運動的內置電機2，還包括內置于立柱5中的控制器4，所述控制器4和內置電機2連接，所述控制器4包括安裝在立柱5內側的控制驅動部分和位于立柱5外側的操作面板，使用時，控制器4控制內置電機2工作，內置電機2帶動滾筒1轉動，滾筒1帶動門簾基布3上升或下降，同時基布拉鏈9在拉鏈槽口8內運動實現導向作用，當門簾基布3下降時，通過配裝將門簾基布3向下拉，使得門簾基布3有一個下拉力驅使它向下運動，本實用新型的拉鏈式快速門將門簾基布3側邊的門簾拉鏈與立柱5內的拉鏈槽口8精確結合，實現了對門內環境的封閉效果，同時減少了毛刷的使用，使得基布拉鏈9在拉鏈槽口8內上下移動時減少了磨損，且滾筒1內使用內置電機2驅動，減小了安裝空間，提高了安全性能。

在上述所述基礎上，還包括設置在門簾基布3底部的安全氣囊7裝置，所述安全氣囊7裝置包括殼體，殼體內設置有PCBA板，所述PCBA板上安裝有微氣壓傳感器、MCU處理芯片和無線發射芯片，所述微氣壓開關和無線發射芯片分別和MCU處理芯片連接，還包括給微氣壓傳感器、MCU處理芯片和無線發射芯片供電的電池，所述微氣壓傳感器上設置有連接至殼體外的氣管，還包括與氣管連接的安全氣囊7，所述安全氣囊7固定在快速門底部，殼體固定在快速門底梁處，還包括與控制器4連接的無線接收芯片；

所述微氣壓傳感器用于接收安全氣囊7的碰撞信號并將碰撞信號傳至MCU處理芯片，所述MCU處理芯片用于將接收到的碰撞信號進行數字數據編碼并將編碼后的碰撞信號傳至無線發射芯片，所述無線發射芯片用以發射編碼后的碰撞信號，所述無線接收芯片用以接收無線發射芯片發射的編碼后的碰撞信號并將該信號傳至控制器4，當門簾基布3下降時，若門簾基布3底下有人或物經過時，安全門底部的安全氣囊7會與門簾基布3下方的人或物發生碰撞，使得氣囊里的氣體通過氣管流向微氣壓傳感器，微氣壓傳感器接收到碰撞信號后將其傳至給MCU處理芯片，MCU處理芯片對接收到的碰撞信號進行編碼處理并通過無線發射芯片發射出去，當信號發射后，MCU處理芯片即進入低功耗模式，減少電量損耗，無線接收芯片接收到編碼后的碰撞信號并將該編碼信號傳至控制器4內進行解碼處理并根據解碼后的信號控制門簾基布3立即向上運動，防止門簾基布3不斷向下運動對門簾基布3底部的人或物造成危害，使得門簾基布3使用時更安全，本實用新型的安全氣囊7無線發射器使用微氣壓傳感器，當安全氣囊7發生一點變形時，微氣壓傳感器即可接收到信號，增加了本結構的靈敏度，且通過無線通信可減少螺旋線纜的使用，增加安全氣囊7無線發射器的使用壽命，且使得本機構更方便安裝。

此外，所述電池為CR2032紐扣電池，紐扣電池電壓為3V，可保證對微氣壓傳感器、MCU處理芯片和無線發射芯片的供電，且紐扣電池體積小巧，可減小殼體的體積，使得安全氣囊7無線發射器更小巧且更容易安裝。

在上述所述基礎上，還包括安裝在殼體上的指示燈，所述指示燈和MCU處理芯片連接，當MCU處理芯片接收到信號后，MCU處理芯片會控制殼體上的指示燈閃爍發出提示。

此外，所述立柱5下部朝向門內一側安裝有安全光幕11，所述安全光幕11與控制器4連接，當門簾基布3在下降過程中，當人和物體經過安全光幕11時，安全光幕11檢測到信號后，將信號傳至控制器4，控制器4控制門簾基布3迅速上升，實現防砸作用，本快速門同時安裝了安全光幕11和安全氣囊7裝置作為安全防護裝置，安全光幕11實現了主動保護，安全氣囊7實現了被動保護，增加了本快速門的安全性能。

此外，所述立柱5頂部設置有朝向拉鏈槽口8的導向口，所述導向口用于將基布拉鏈9導入拉鏈槽口8內，當門受到撞擊后，基布拉鏈9脫離拉鏈槽口8，當門簾基布3上升到最頂部時會進入導向口，使得門簾基布3在第二次下降時，基布拉鏈9會通過導向口重新進入拉鏈槽口8內，實現了基布拉鏈9脫軌后的自動修復，使得本快速門的維修成本和停工時間降到最低。

此外，還包括設置在門簾基布3上的透明視窗10，透明視窗10的設置可使得當快速門處于關閉狀態時，人工可通過透明視窗10對門內的潔凈室進行觀察。

以上所述的具體實施例，對本實用新型的目的、技術方案和有益效果進行了進一步詳細說明，所應理解的是，以上所述僅為本實用新型的具體實施例而已，并不用于限制本實用新型，凡在本實用新型的精神和原則之內，所做的任何修改、等同替換、改進等，均應包含在本實用新型的保護范圍之內。
