本實用新型涉及日常家居用品技術領域，具體是一種升降式儲物架。

背景技術：

傳統使用的儲物架一般有立柜式、壁掛式等，立柜式儲物架通常放置在室內地面，占用有限的室內面積，使室內空間顯得更加狹窄，給家庭日常生活帶來諸多不便。

技術實現要素：

本實用新型的目的在于提供一種升降式儲物架，采用液壓桿，通過液壓桿的升降，來控制儲物架的折疊與開啟，整體新穎性強，操作簡單，生產成本低廉，以解決上述背景技術中提出的問題。

為實現上述目的，本實用新型提供如下技術方案：一種升降式儲物架，包括底座、定位銷、液壓桿、第一腳套、支撐板、支撐板銷釘、連接圓管、主板和物料架，所述底座之間通過主架定位銷固定連接，底座設置在主板的一側，底座與主板通過支撐板銷釘固定連接，支撐板銷釘?shù)耐鈧?cè)包裹第二膠套；所述主板的側壁上安裝有支撐板，支撐板和主板通過鉚釘鉚接，鉚釘?shù)耐鈧?cè)包裹第一腳套，鉚釘上連接緩沖彈簧；所述液壓桿設置在主板的一側，液壓桿的兩端固定焊接有連接頭，底座與主板之間設置有限位板，底座與限位板上安裝有掛鉤板；所述支撐板之間連接緩沖彈簧，液壓桿底端的連接頭通過螺栓固定在底座上，液壓桿頂端的連接頭固定在支撐板上，螺栓與連接頭之間設置有緩沖墊；所述支撐板與主板之間設置有緩沖膠套，主板之間通過連接方管固定連接，連接圓管連接在主板之間，連接圓管的外側海綿套；所述固定卡具固定安裝在主板的內側，物料架安裝在主板內側的固定卡具上，物料架的兩側包裹側板，側板的側壁上設置有連接軸，連接軸通過螺栓與支撐板固定連接。

作為本實用新型進一步的方案：所述主板為鎂鋁合金材質，主板的外側邊緣向外折疊形成折疊板，折疊板上設有安裝孔。

作為本實用新型進一步的方案：所述連接圓管為中空的不銹鋼管，海綿套采用泡沫海綿制成。

作為本實用新型進一步的方案：所述主板的表面經過機械拋光處理。

與現有技術相比，本實用新型有益效果：

本升降式儲物架，主板為鎂鋁合金材質，整體質量較輕，外表精致美觀，主板的外側邊緣向外折疊形成折疊板，折疊板上設有安裝孔，通過折疊板上的安裝孔將儲物架安裝在墻壁上；連接圓管為中空的不銹鋼管，加強了儲物架的整體穩定性，海綿套采用泡沫海綿制成，增強了手握時的舒適感；主板的表面經過機械拋光處理，使得主板的表面更加光滑；設置液壓桿，通過液壓桿的升降，來控制儲物架的折疊與開啟，整體新穎性強，操作簡單，生產成本低廉。

附圖說明

圖1為本實用新型的整體結構示意圖；

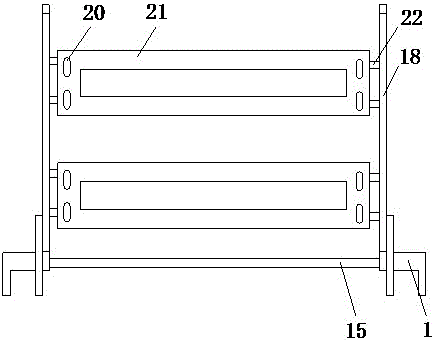

圖2為本實用新型的主視圖；

圖3為本實用新型的后視圖；

圖4為本實用新型的側視圖；

圖5為本實用新型的液壓桿示意圖。

圖中：1-底座、2-主架定位銷、3-液壓桿、4-限位板、5-掛鉤板、6-緩沖彈簧、7-鉚釘、8-第一膠套、9-支撐板、10-固定卡具、11-連接方管、12-第二膠套、13-支撐板銷釘、14-海綿套、15-連接管、16-螺栓、17-緩沖墊、18-主板、19-緩沖膠套、20-側板、21-物料架、22-連接軸、31-連接頭。

具體實施方式

下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。基于本實用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

請參閱圖1-5，本實用新型實施例中，一種升降式儲物架，包括底座1、定位銷2、液壓桿3、第一腳套8、支撐板9、支撐板銷釘13、連接圓管15、主板18和物料架21，底座1之間通過主架定位銷2固定連接，底座1設置在主板18的一側，底座1與主板8通過支撐板銷釘13固定連接，支撐板銷釘13的外側包裹第二膠套12，第二膠套12起到緩沖減震作用，減小了儲物架開啟與閉合時產生的噪音；主板18的側壁上安裝有支撐板9，支撐板9和主板18通過鉚釘7鉚接，鉚釘7的外側包裹第一腳套8，鉚釘7上連接緩沖彈簧6；液壓桿3設置在主板18的一側，液壓桿3的兩端固定焊接有連接頭31，設置液壓桿3，通過液壓桿3的升降，來控制儲物架的折疊與開啟，整體新穎性強，操作簡單，生產成本低廉；底座1與主板8之間設置有限位板4，底座1與限位板4上安裝有掛鉤板5；支撐板9之間連接緩沖彈簧6，液壓桿3底端的連接頭31通過螺栓16固定在底座1上，液壓桿3頂端的連接頭31固定在支撐板9上，螺栓16與連接頭31之間設置有緩沖墊17；支撐板9與主板18之間設置有緩沖膠套19，主板18之間通過連接方管11固定連接，連接圓管15連接在主板18之間，連接圓管15的外側海綿套14；連接圓管15為中空的不銹鋼管，加強了儲物架的整體穩定性，海綿套14采用泡沫海綿制成，增強了手握時的舒適感；固定卡具10固定安裝在主板18的內側，主板18為鎂鋁合金材質，整體質量較輕，外表精致美觀，主板18的外側邊緣向外折疊形成折疊板，折疊板上設有安裝孔，通過折疊板上的安裝孔將儲物架安裝在墻壁上；固定卡具10將物料架21固定，防止物料架21松動，物料架21安裝在主板18內側的固定卡具10上，物料架21的兩側包裹側板20，側板20的側壁上設置有連接軸22，連接軸22通過螺栓16與支撐板9固定連接；主板18的表面經過機械拋光處理，使得主板18的表面更加光滑。

綜上所述，該儲物架為升降式，減小了占地空間，使用更加方便，設置液壓桿3，通過液壓桿3的升降，來控制儲物架的折疊與開啟，整體新穎性強，操作簡單，生產成本低廉。

對于本領域技術人員而言，顯然本實用新型不限于上述示范性實施例的細節，而且在不背離本實用新型的精神或基本特征的情況下，能夠以其他的具體形式實現本實用新型。因此，無論從哪一點來看，均應將實施例看作是示范性的，而且是非限制性的，本實用新型的范圍由所附權利要求而不是上述說明限定，因此旨在將落在權利要求的等同要件的含義和范圍內的所有變化囊括在本實用新型內。不應將權利要求中的任何附圖標記視為限制所涉及的權利要求。

此外，應當理解，雖然本說明書按照實施方式加以描述，但并非每個實施方式僅包含一個獨立的技術方案，說明書的這種敘述方式僅僅是為清楚起見，本領域技術人員應當將說明書作為一個整體，各實施例中的技術方案也可以經適當組合，形成本領域技術人員可以理解的其他實施方式。
