本實用新型屬于紙巾盒技術領域，具體為一種新型吸頂式車用紙巾盒。

背景技術：

目前，機動車上仍然較多采用傳統的紙巾盒。這種紙巾盒具有可容納紙巾束的盒體，在盒體的上端面開設有抽取口。機動車上通常將這種紙巾盒放置在儀表臺或駕駛座旁，存在紙巾盒不易固定和使用不便的不足，放置在儀表臺旁也會對駕車人員的視線構成一定影響，不利于安全行車。也有人采用粘帖條或束帶等將紙巾盒固定、但更換新紙巾盒不方便，而且使用過的粘帖物不容易去除，影響駕駛室的整潔和美觀。

技術實現要素：

本實用新型的目的在于提供一種能吸附于汽車車頂、方便車內人員抽取紙巾的新型吸頂式車用紙巾盒。

本實用新型目的通過以下技術方案來實現：

一種新型吸頂式車用紙巾盒，包括上盒體、下盒體、側蓋Ⅰ、側蓋Ⅱ和磁鐵，所述上盒體及下盒體為相互對稱的長方形，所述側蓋Ⅰ固定連接于上下盒體的長邊一側，所述下盒體的底部設置有出紙孔，其特征在于，所述側蓋Ⅱ活動連接于上盒體的長邊另一側，所述上盒體的頂部設置有四方形立柱，所述四方形立柱外設置有盒蓋。

作為本實用新型的一種優選，所述上盒體的短邊兩側設置有卡扣。

作為本實用新型的一種優選，所述下盒體的短邊兩側設置有與卡扣相配合的卡扣配件。

作為本實用新型的一種優選，所述四方形立柱上設置有卡鉤。

作為本實用新型的一種優選，所述盒蓋上設置有與卡鉤相扣合的卡槽。

作為本實用新型的一種優選，所述卡鉤為圓形、方形、梯形中的一種或幾種。

作為本實用新型的一種優選，所述四方形立柱內設置有凸條。

作為本實用新型的一種優選，所述凸條至少為兩根。

作為本實用新型的一種優選，所述磁鐵的尺寸為50mm×40mm×15mm。

本實用新型的有益效果：本實用新型在紙巾盒的頂部設置有磁鐵，利用磁鐵的強力磁性將紙巾盒固定在汽車內部車頂或者其它有金屬的地方，防止紙巾盒在行車過程中晃動，方便紙巾的抽取。通過在上盒體的頂部設置四方形立柱及盒蓋形成一個封閉緊固的空間，對磁鐵進行存放固定。紙巾盒的長邊一側設置有與下盒體活動連接的側蓋Ⅱ，方便紙巾的存放。本實用新型結構簡單，磁鐵牢固性強，吸力大，紙巾存放方便，是一種非常適用的車用紙巾盒。

附圖說明

圖1為本實用新型紙巾盒立體圖；

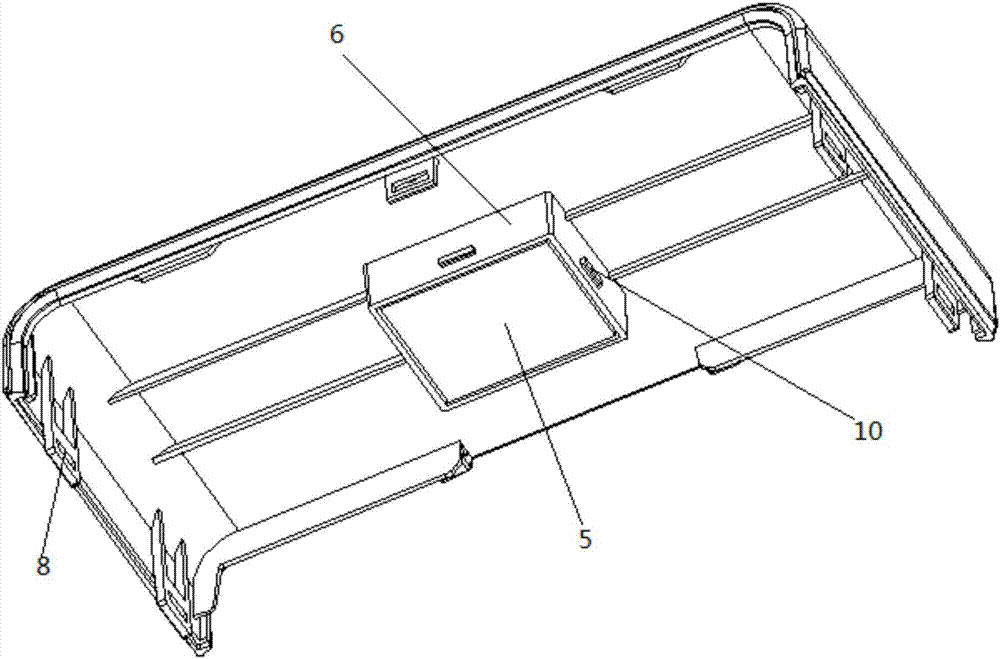

圖2為本實用新型上盒體磁鐵盒蓋打開立體圖；

圖3為本實用新型上盒體磁鐵盒蓋蓋合立體圖；

圖4為本實用新型下盒體立體圖；

圖5為本實用新型上盒體立體圖；

附圖標記：1-上盒體，2-下盒體，3-側蓋Ⅰ，4-側蓋Ⅱ，5-磁鐵，6-四方形立柱，7-盒蓋，8-卡扣，9-卡扣配件，10-卡鉤，11-卡槽，12-凸條，13-出紙孔。

具體實施方式

下面結合附圖，對本實用新型作詳細的說明。

為了使本實用新型的目的、技術方案及優點更加清楚明白，以下結合附圖及實施例，對本實用新型進行進一步詳細說明。應當理解，此處所描述的具體實施例僅僅用以解釋本實用新型，并不用于限定本實用新型。

一種新型吸頂式車用紙巾盒，如圖1，圖2和圖3所示，包括上盒體1、下盒體2、側蓋Ⅰ3、側蓋Ⅱ4和磁鐵5，所述上盒體1及下盒體2為相互對稱的長方形，所述側蓋Ⅰ3固定連接于上下盒體的長邊一側，所述下盒體2的底部設置有出紙孔13，所述側蓋Ⅱ4活動連接于上盒體1的長邊另一側，所述上盒體1的頂部設置有四方形立柱6，所述四方形立柱外設置有盒蓋7。

本實用新型的上盒體1、下盒體2及側蓋Ⅰ3構成了紙巾盒的空間結構，下盒體2的底部設置有出紙孔13方便對紙巾的抽取。側蓋Ⅱ4與上盒體1的連接是可活動的，這樣設置是為了實現側蓋Ⅱ4的開啟及閉合，方便紙巾的存放：當需要存放紙巾時，將側蓋Ⅱ4打開放入紙巾，然后將側蓋Ⅱ4關閉，以實現對紙巾的固定，防止紙巾掉落。

磁鐵5用來實現紙巾盒對車頂的吸附功能，磁鐵5的尺寸優選為50mm×40mm×15mm。通過磁鐵5使紙巾盒吸附在汽車內部的車頂或其它有金屬的地方，方便紙巾的抽取。上盒體1 頂部設置的四方形立柱6用來對磁鐵5進行固定，其尺寸根據磁鐵5的大小來設定，能夠將磁鐵5完全放入。在四方形立柱6外設置有盒蓋7用來對磁鐵5進行蓋盒固定，通過四方形立柱6及盒蓋7形成一個封閉緊固的空間，對磁鐵5進行存放固定，防止車運行過程中磁鐵5松動導致的紙巾盒掉落。

如圖2，圖3及圖4所示，所述上盒體1的短邊兩側設置有卡扣8，所述下盒體2的短邊兩側設置有與卡扣8相配合的卡扣配件9。卡扣8和卡扣配件9用來對上下盒體進行安裝固定，形成紙巾盒的空間結構。本實用新型采用卡扣8的方式將上下盒體相扣合，可以有效增加紙巾盒的牢固性和抗沖擊能力，適用于車載紙巾盒的使用環境。

如圖2，圖3所示，所述四方形立柱6上設置有卡鉤10，所述盒蓋7上設置有與卡鉤10 相扣合的卡槽11。卡鉤10和卡槽11的設置可以對盒蓋7進行固定，防止里面的磁鐵5晃動或掉落。

所述卡鉤10為圓形、方形、梯形中的一種或幾種。除了本實用新型列出來的形狀，任何能夠實現扣合功能的卡鉤10形狀都應該包括在本實用新型的保護范圍。

如圖5所示，所述四方形立柱6內設置有凸條12。凸條12是為了增加磁鐵5與上盒體 1頂部的摩擦力，減少在行車過程中的晃動。所述凸條12至少為兩根。

本實用新型紙巾盒在使用時將磁鐵5放入四方形立柱6內，蓋上盒蓋7并將卡鉤10卡入卡槽11內，以此實現對磁鐵5的固定，將上盒體1上的卡扣8與下盒體2上的卡扣配件 9扣合，并將側蓋Ⅰ3固定于上下盒體的長邊一側，這樣就構成了紙巾盒的空間結構。將側蓋Ⅱ4打開，放入紙巾后關閉，然后將紙巾盒的上盒體1頂面連接于車頂或車上有金屬的地方，通過磁鐵的磁力實現紙巾盒的固定，方便紙巾的抽取，防止行車過程中紙巾盒的晃動或掉落。

以上所述僅為本實用新型的較佳實施例而已，并不用以限制本實用新型，凡在本實用新型的精神和原則之內所作的任何修改、等同替換和改進等，均應包含在本實用新型的保護范圍之內。
