本實用新型涉及一種鋁合金門窗配件，尤其涉及一種鋁合金門窗用鋼塑復合角碼。

背景技術：

在建筑學中角碼是連接90度直角相交構件的五金件。根據被連接構件受力大小來決定角碼的型號和形式以及材料種類。角碼常常用于裝飾工程及家具裝配中。如幕墻安裝就是由角碼來連接的。在鋁合金門窗的框架裝配中，是利用角碼置入框架的端部，利用液壓機擠壓，將鋁合金的內部壓緊以貼合角碼，從而達到成型的效果，但現有技術中的角碼大多是塑料內部的骨架是直條，而門窗的鋁合金型材不能夠完全吃力，從而導致使用時間稍微長點就會導致接縫開裂，甚至脫落，因此，存在改進空間。

技術實現要素：

本實用新型的目的就在于為了解決上述問題而提供一種鋁合金門窗用鋼塑復合角碼。

本實用新型通過以下技術方案來實現上述目的：

本實用新型包括外層塑料主體和內部金屬骨架，所述外層塑料主體的外側設置有外側凹槽，所述外層塑料主體的內側設置有內側凸塊，所述外層塑料主體的上下兩面均設置有多個主體凹槽，所述內部金屬骨架包覆于所述外層塑料主體內，所述內部金屬骨架上設置有多個加固定位孔，所述內部金屬骨架的外側設置有骨架凹槽，所述內部金屬骨架的內側設置有骨架凸塊，所述骨架凹槽位于所述外層塑料主體的外側凹槽處，所述骨架凸塊位于所述外層塑料主體的內側凸塊處。

進一步，所述內側凸塊和所述骨架凸塊均為六個，所述外側凹槽和所述骨架凹槽均為兩個。

作為優選，所述外側凹槽與所述骨架凹槽的一條邊相重合。

本實用新型的有益效果在于：

本實用新型是一種鋁合金門窗用鋼塑復合角碼，與現有技術相比，本實用新型主要采用改進內部金屬骨架，使內部金屬骨架的骨架凹槽能夠直接接觸鋁合金，同時，骨架凸塊能夠對內側的鋁合金框架吃力，兩側的凹槽與凸塊的配合，進一步的加固了鋁合金門窗，使鋁合金門窗更加牢固，防止開裂和脫落，提高使用壽命，降低維修幾率，具有推廣應用的價值。

附圖說明

圖1是本實用新型的外部結構示意圖；

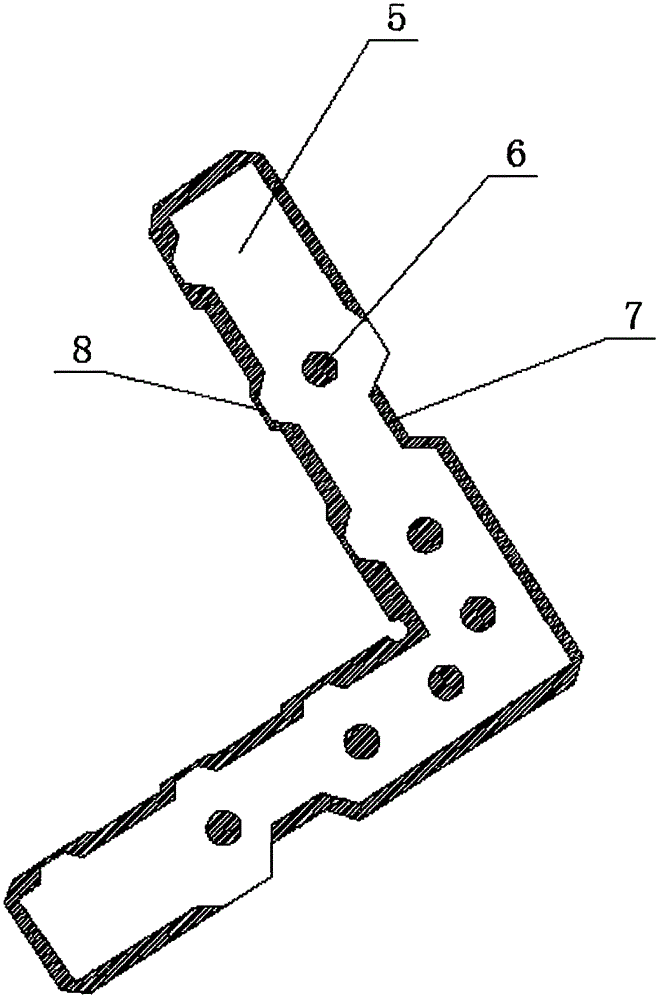

圖2是本實用新型的內部結構示意圖。

圖中：1-外層塑料主體、2-外側凹槽、3-內側凸塊、4-主體凹槽、5-內部金屬骨架、6-加固定位孔、7-骨架凹槽、8-骨架凸塊。

具體實施方式

下面結合附圖對本實用新型作進一步說明：

如圖1所示：本實用新型包括外層塑料主體1和內部金屬骨架5，外層塑料主體1的外側設置有外側凹槽2，外層塑料主體1的內側設置有內側凸塊3，外層塑料主體1的上下兩面均設置有多個主體凹槽4，內部金屬骨架5包覆于外層塑料主體1內，內部金屬骨架5上設置有多個加固定位孔6，內部金屬骨架5的外側設置有骨架凹槽7，內部金屬骨架5的內側設置有骨架凸塊8，骨架凹槽7位于外層塑料主體1的外側凹槽處，骨架凸塊8位于外層塑料主體1的內側凸塊3處。

進一步，內側凸塊3和骨架凸塊8均為六個，外側凹槽2和骨架凹槽7均為兩個。

作為優選，外側凹槽2與骨架凹槽7的一條邊相重合。

以上顯示和描述了本實用新型的基本原理和主要特征及本實用新型的優點。本行業的技術人員應該了解，本實用新型不受上述實施例的限制，上述實施例和說明書中描述的只是說明本實用新型的原理，在不脫離本實用新型精神和范圍的前提下，本實用新型還會有各種變化和改進，這些變化和改進都落入要求保護的本實用新型范圍內。本實用新型要求保護范圍由所附的權利要求書及其等效物界定。
