本實用新型涉及庫房門領域技術，尤其是指一種文物庫房門或金庫門用的防塵防蟲防鼠無障礙門檻裝置。

背景技術：

文物庫房門和金庫門分別是博物館庫房和銀行金庫房中不可缺少的一部分,是貴重物品安全的守護神。文物庫房門和金庫門根據防暴力破壞時間和耐火極限的不同共分為四個等級，分別為C、B、A和M級(3、2、1和M級)。C級(3級)為最高級，依次遞減。

為了實現防塵防蟲防鼠等功能，目前的文物庫房門和金庫門均需設置臺階并配合密封膠條才能實現，而且，臺階的設置會成為一種障礙，導致人員及搬運工具出入不便。為此，有必要提出一種方案解決上述問題。

技術實現要素：

有鑒于此，本實用新型針對現有技術存在之缺失，其主要目的是提供一種文物庫房門或金庫門用的防塵防蟲防鼠無障礙門檻裝置，其能有效解決現有之文物庫房門和金庫門設置臺階并配合密封膠條才能實現防塵防蟲防鼠等功能導致人員及搬運工具出入不便的問題。

為實現上述目的，本實用新型采用如下之技術方案：

一種文物庫房門或金庫門用的防塵防蟲防鼠無障礙門檻裝置，包括有底框、聯動壓板、傳動連桿、傳動板以及手輪傳動軸；該底框嵌設于地面內，底框的表面與地面平齊，該聯動壓板、傳動連桿、傳動板和手輪傳動軸均設置于門體內，聯動壓板可上下活動地設置，聯動壓板露出門體的底面并位于底框的正上方，傳動連桿的一端與聯動壓板連接，傳動連桿的另一端與傳動板連接，該手輪傳動軸設置于傳動板上，手輪傳動軸通過傳動板帶動傳動連桿活動，該傳動連桿帶動聯動壓板上下活動。

優選的，所述聯動壓板為型材。

優選的，所述聯動壓板由兩型材拼合形成，兩型材之間夾設有密封條，該密封條與底框的表面貼合。

本實用新型與現有技術相比具有明顯的優點和有益效果，具體而言，由上述技術方案可知：

通過將底框嵌設于地面內，底框的表面與地面平齊，無臺階設計，方便人員及車輛出入，當轉動手輪時，手輪傳動軸轉動，手輪傳動軸通過傳動板帶動傳動連桿活動，使得傳動連桿帶動聯動壓板上下活動，關門時，該傳動連桿帶動聯動壓板向下活動，使得聯動壓板抵于底框的表面形成密封，以實現防塵防蟲防鼠，而在開門時，傳動連桿帶動聯動壓板向上活動，使得聯動壓板離開底框的表面。本裝置結構簡單，操作和使用方便，經濟適用，特別適合博物館和銀行的庫房使用。

為更清楚地闡述本實用新型的結構特征和功效，下面結合附圖與具體實施例來對本實用新型進行詳細說明：

附圖說明

圖1是本實用新型之較佳實施例的立體示意圖；

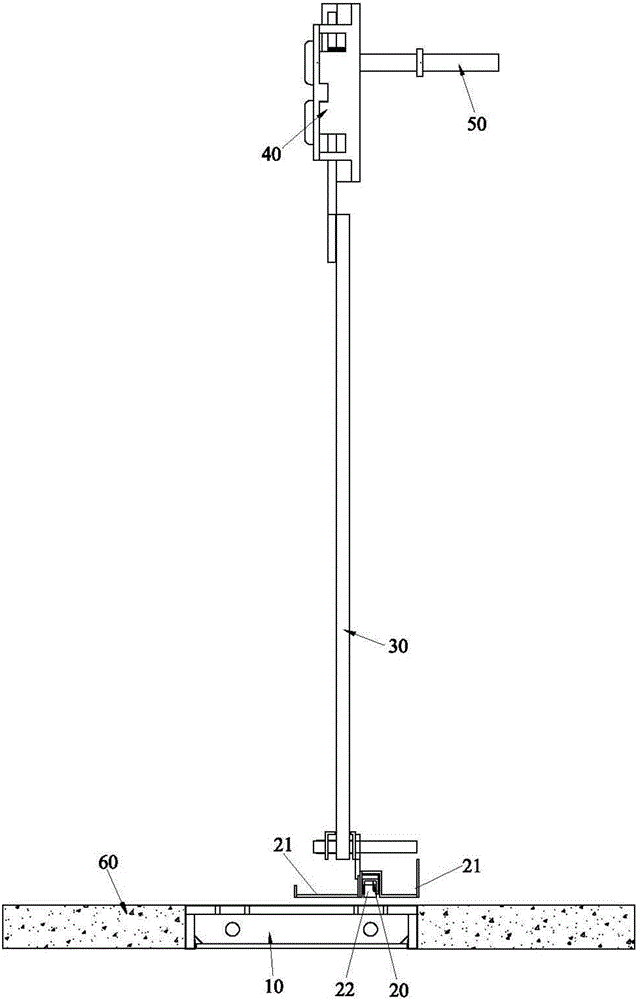

圖2是本實用新型之較佳實施例使用狀態的側視圖。

附圖標識說明：

10、底框 20、聯動壓板

21、型材 22、密封條

30、傳動連桿 40、傳動板

50、手輪傳動軸 60、地面

具體實施方式

請參照?qǐng)D1和圖2所示，其顯示出了本實用新型之較佳實施例的具體結構，包括有底框10、聯動壓板20、傳動連桿30、傳動板40以及手輪傳動軸50。

該底框10嵌設于地面60內，底框10的表面與地面平齊，在本實施例中，底框10由鋼板焊接形成。

該聯動壓板20、傳動連桿30、傳動板40和手輪傳動軸50均設置于門體(圖中未示)內，聯動壓板20可上下活動地設置，聯動壓板20露出門體的底面并位于底框10之表面的正上方，在本實施例中，所述聯動壓板20為型材21，型材21優選鋁型材，并且，所述聯動壓板20由兩型材21拼合形成，兩型材21之間夾設有密封條22，該密封條22與底框10的表面貼合。

該傳動連桿30的一端與聯動壓板20連接，傳動連桿30的另一端與傳動板40連接，傳動連桿30為方管結構。

該手輪傳動軸50設置于傳動板40上，手輪傳動軸50通過傳動板40帶動傳動連桿30活動，該傳動連桿30帶動聯動壓板20上下活動，該手輪傳動軸50的外端固定有手輪(圖中未示)。

使用時，如圖2所示，底框10嵌設于地面60內，底框10的表面與地面平齊，聯動壓板20、傳動連桿30、傳動板40和手輪傳動軸50均設置于門體內，當轉動手輪時，手輪傳動軸50轉動，手輪傳動軸50通過傳動板40帶動傳動連桿30活動，使得傳動連桿30帶動聯動壓板20上下活動，關門時，該傳動連桿30帶動聯動壓板20向下活動，使得聯動壓板20抵于底框10的表面形成密封，以實現防塵防蟲防鼠，而在開門時，傳動連桿30帶動聯動壓板20向上活動，使得聯動壓板20離開底框10的表面，然后，即可將門體推開，由于底框10的表面與地面平齊，無臺階，從而可無障礙通過。

本實用新型的設計重點是：通過將底框嵌設于地面內，底框的表面與地面平齊，無臺階設計，方便人員及車輛出入，當轉動手輪時，手輪傳動軸轉動，手輪傳動軸通過傳動板帶動傳動連桿活動，使得傳動連桿帶動聯動壓板上下活動，關門時，該傳動連桿帶動聯動壓板向下活動，使得聯動壓板抵于底框的表面形成密封，以實現防塵防蟲防鼠，而在開門時，傳動連桿帶動聯動壓板向上活動，使得聯動壓板離開底框的表面。本裝置結構簡單，操作和使用方便，經濟適用，特別適合博物館和銀行的庫房使用。

以上結合具體實施例描述了本實用新型的技術原理。這些描述只是為了解釋本實用新型的原理，而不能以任何方式解釋為對本實用新型保護范圍的限制。基于此處的解釋，本領域的技術人員不需要付出創造性的勞動即可聯想到本實用新型的其它具體實施方式，這些方式都將落入本實用新型的保護范圍之內。
