本實用新型涉及實驗桌抽屜導軌領域，特別是涉及一種用于實驗桌上的自閉式一體沖壓導軌。

背景技術：

作為實驗桌抽屜的開合的機械裝置，市場上大多采用1.0mm厚度以下的冷軋板沖壓后表面防銹處理。滑軌滾動裝置采用內嵌式鋼珠，時間久易脫落，且無自閉功能。完全閉合靜態承重≤45KG，無載荷開合耐久性≤4萬次，完全開合承重≤16KG。

技術實現要素：

本實用新型主要解決的技術問題是提供一種用于實驗桌上的自閉式一體沖壓導軌，其設計合理，結構簡單，解決了結構不靈活、不能自動關閉的問題。

為解決上述技術問題，本實用新型采用的一個技術方案是提供一種用于實驗桌上的自閉式一體沖壓導軌，其包括：抽屜和支撐架；所述抽屜包括滑軌B和限位凹陷；所述支撐架包括滑軌A和限位墊；所述滑軌B位于抽屜的中下部；所述限位凹陷位于滑軌B上，且位于滑軌B尾部；所述滑軌A位于支撐架的上部；所述限位墊位于支撐架前端；在所述滑軌A和滑軌B上均設有包塑軸承；所述滑軌B的端部加工有向上傾斜的坡面。

優選的是，所述限位凹陷呈V形；

優選的是，所述滑軌A和滑軌B通過包塑軸承連接；

優選的是，所述限位墊呈圓柱狀。

本實用新型的有益效果是：本裝置選用1.5mm優質彈簧鋼板，采用精密模具沖壓成型，表面環氧樹脂噴涂處理。滑軌滾動裝置采用優質包塑軸承，低噪音，不存在脫落的危險。

附圖說明

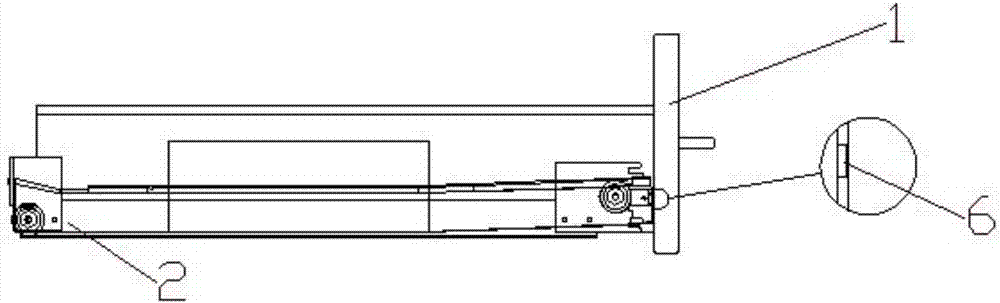

圖1是本實用新型一種用于實驗桌上的自閉式一體沖壓導軌的開合狀態；

圖2是本實用新型一種用于實驗桌上的自閉式一體沖壓導軌的閉合狀態；

附圖中各部件的標記如下：1、抽屜；2、支撐架；3、滑軌A；4、滑軌B；5、限位；6、限位墊；7、包塑軸承。

具體實施方式

下面結合附圖對本實用新型的較佳實施例進行詳細闡述，以使本實用新型的優點和特征能更易于被本領域技術人員理解，從而對本實用新型的保護范圍做出更為清楚明確的界定。

請參閱附圖1，本實用新型實施例包括：抽屜1和支撐架2；所述抽屜1包括滑軌B4和限位凹陷5；所述支撐架2包括滑軌A3和限位墊6；所述滑軌B4位于抽屜1的中下部；所述限位凹陷5位于滑軌B4上，且位于滑軌B4尾部；所述滑軌A3位于支撐架2的上部；所述限位墊6位于支撐架2前端；在所述滑軌A和滑軌B上均設有包塑軸承；所述滑軌B的端部加工有向上傾斜的坡面。

進一步的，所述限位凹陷5呈V形；

進一步的，所述滑軌A3和滑軌B4通過包塑軸承7連接；

進一步的，所述限位墊6呈圓柱狀。

抽屜1和支撐架2上分別設有滑軌A3和滑軌B4，且它們通過包塑軸承7固定連接在一起，并通過滑軌滾動起到拉開和關閉作用。

作為抽屜1的開合的機械裝置，選用1.5mm優質彈簧鋼板，采用精密模具沖壓成型，表面環氧樹脂噴涂處理。滑軌滾動裝置采用優質包塑軸承7，低噪音，不存在脫落的危險。完全閉合靜態承重≤80KG，,載荷50KG開合耐久性≤5萬次，完全開合承重≤60KG。導軌前部傾斜角度，實現自閉功能。

以上所述僅為本實用新型的實施例，并非因此限制本實用新型的專利范圍，凡是利用本實用新型說明書內容所作的等效結構或等效流程變換，或直接或間接運用在其他相關的技術領域，均同理包括在本實用新型的專利保護范圍內。
