本實用新型涉及一種新型TPE防潮墊，屬于氣墊技術領域。

背景技術：

生活中人們經常出門去公園或其他綠地休閑玩耍，在室外空氣清新的地方，躺臥一會放松心情，是很愜意的事情；為避免地面潮濕影響身體，就必需預備防潮墊，達到隔離潮濕作用，但是現有的防潮墊，功能單一，無法滿足人們的需求，為此，我們提供一種新型TPE防潮墊。

技術實現要素：

本實用新型要解決的技術問題克服現有的缺陷，提供一種新型TPE防潮墊，通過睡枕與防潮墊本體卡扣連接與扎繩結合，方便拆卸，能夠方便收取，便于攜帶，通過空氣口與塑料泡沫墊塊結合，使得防潮墊內腔實現自動換氣，通過音樂播放器，使得人們在放松休息聽音樂，體現人性化，結構簡單，方便使用，便于推廣，可以有效解決背景技術中的問題。

為了解決上述技術問題，本實用新型提供了如下的技術方案：

一種新型TPE防潮墊，包括防潮墊本體，所述防潮墊本體內腔設有若干塑料泡沫墊塊，所述防潮墊本體底部設有耐磨防水層，所述防潮墊本體兩側均設有扎繩，所述扎繩上方均設有空氣口，所述防潮墊本體頂部一側設有卡槽，所述卡槽通過卡扣連接睡枕，所述睡枕一側設有若干軟質凸塊，所述睡枕內腔底部設有控制箱，所述控制箱頂部設有隔板，所述隔板頂部設有塑料泡沫層，所述控制箱內腔底部設有音樂播放器，所述音樂播放器一側設有蓄電池，所述睡枕一側設有控制開關。

進一步而言，所述塑料泡沫墊塊與所述軟質凸塊均呈陣列分布，所述塑料泡沫墊塊為高回彈性的TPE內襯物。

進一步而言，所述睡枕頂部截面呈弧形。

進一步而言，所述防潮墊本體與控制箱均呈長方形。

進一步而言，所述蓄電池電性連接控制開關與音樂播放器。

本實用新型有益效果：本實用新型通過睡枕與防潮墊本體卡扣連接與扎繩結合，方便拆卸，能夠方便收取，便于攜帶，通過空氣口與塑料泡沫墊塊結合，使得防潮墊內腔實現自動換氣，通過音樂播放器，使得人們在放松休息聽音樂，體現人性化，結構簡單，方便使用，便于推廣。

附圖說明

附圖用來提供對本實用新型的進一步理解，并且構成說明書的一部分，與本實用新型的實施例一起用于解釋本實用新型，并不構成對本實用新型的限制。

圖1是本實用新型一種新型TPE防潮墊俯視結構圖。

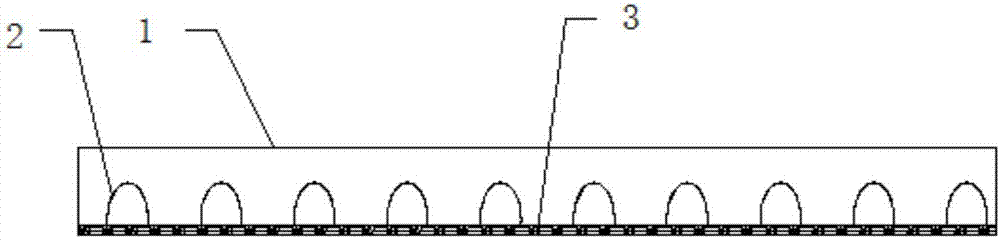

圖2是本實用新型一種新型TPE防潮墊主視圖結構圖。

圖3是本實用新型一種新型TPE防潮墊睡枕結構圖。

圖中標號：1、防潮墊本體；2、塑料泡沫墊塊；3、耐磨防水層；4、扎繩；5、空氣口；6、卡槽；7、卡扣；8、睡枕；9、軟質凸塊；10、控制箱；11、隔板；12、塑料泡沫層；13、音樂播放器；14、蓄電池；15、控制開關。

具體實施方式

以下結合附圖對本實用新型的優選實施例進行說明，應當理解，此處所描述的優選實施例僅用于說明和解釋本實用新型，并不用于限定本實用新型。

如圖1-圖3所示，包括防潮墊本體1，所述防潮墊本體1內腔設有若干塑料泡沫墊塊2，所述防潮墊本體1底部設有耐磨防水層3，所述防潮墊本體1兩側均設有扎繩4，所述扎繩4上方均設有空氣口5，所述防潮墊本體1頂部一側設有卡槽6，所述卡槽6通過卡扣7連接睡枕8，所述睡枕8一側設有若干軟質凸塊9，所述睡枕8內腔底部設有控制箱10，所述控制箱10頂部設有隔板11，所述隔板11頂部設有塑料泡沫層12，所述控制箱10內腔底部設有音樂播放器13，所述音樂播放器13一側設有蓄電池14，所述睡枕8一側設有控制開關15。

所述塑料泡沫墊塊2與所述軟質凸塊9均呈陣列分布，使得人們躺在防潮墊上睡覺時，能夠有按摩的感覺，所述塑料泡沫墊塊2為高回彈性的TPE內襯物，能夠利用塑料泡沫墊塊2的高回彈性與空氣口5結合，實現自動充氣效果，所述睡枕8頂部截面呈弧形，提高使用者的舒適性，所述防潮墊本體1與控制箱10均呈長方形，結構合理，所述蓄電池14電性連接控制開關15與音樂播放器13，使得人們在放松休息聽音樂，愉悅心情。

本實用新型在使用時，通過睡枕8、防潮墊本體1與卡扣7連接與扎繩4結合，方便拆卸，能夠方便收取，便于攜帶，通過空氣口5與塑料泡沫墊塊2結合，使得防潮墊內腔實現自動換氣，通過音樂播放器13，使得人們在放松休息聽音樂，體現人性化，結構簡單，方便使用，便于推廣。

以上為本實用新型較佳的實施方式，本實用新型所屬領域的技術人員還能夠對上述實施方式進行變更和修改，因此，本實用新型并不局限于上述的具體實施方式，凡是本領域技術人員在本實用新型的基礎上所作的任何顯而易見的改進、替換或變型均屬于本實用新型的保護范圍。
