本實用新型屬于建材構造領域，特別涉及一種交錯式系統提升推拉門。

背景技術：

推拉門時現代家居裝潢的必備裝飾門，安裝推拉門時必須先要安裝推拉門軌道，門體底部設計有滾珠活動的移動槽，使得推拉門嵌入軌道內，在推拉門使用過程中如果軌道上有細小顆粒會從門體底部兩側槽口進入從而卡住滾珠，使得推拉門不能正常移動。

技術實現要素：

本實用新型的目的在于提供一種結構更加簡單、使用更加方便的交錯式系統提升推拉門。

本實用新型的目的是這樣實現的：

交錯式系統提升推拉門，包括門板及門框，門框一側包括下腹腔、下橫板、下不銹鋼組角碼插槽、下密封毛條槽、定位鉤、內扇封口料、上密封毛條槽、密封毛條槽、裝飾蓋箱、上不銹鋼組角碼插槽、右橫板、上橫板、隔熱條、左橫板、密封條槽、壓線槽、壓線、螺絲定位槽，所述的下腹腔為矩形腔體，下橫板安裝在下腹腔底側，下橫板中間有下不銹鋼組角碼插槽，下密封毛跳槽安裝在下不銹鋼組角碼插槽的另一端，內扇封口料的板材外端安裝定位鉤，定位鉤鉤合在下密封毛條槽上；上密封毛條槽通過兩個隔熱條安裝在下腹腔另一側，所述的隔熱條為C形隔熱條。

所述的密封毛條槽安裝在內扇封口料板材的另一邊，裝飾蓋箱安裝在密封毛條槽的另一一端。

所述的上不銹鋼組角碼插槽、右橫板、上橫板、左橫板、密封條槽依次分布在上密封毛條槽上，其中上橫板的左右兩側分別有定位隔熱條的凹槽。

所述的下腹腔對應下橫板的另一側安裝有壓線槽，壓線槽和壓線有互相配合的卡勾。

所述的下橫板內側設置有矩形腔體，腔體上安裝有上密封毛條槽。

本實用新型的有益效果在于：

本結構框體堅固耐用，且組裝簡單，推拉門使用時能夠在卡合在一起，門板之間不會錯位，具有極佳的定位功能。

附圖說明

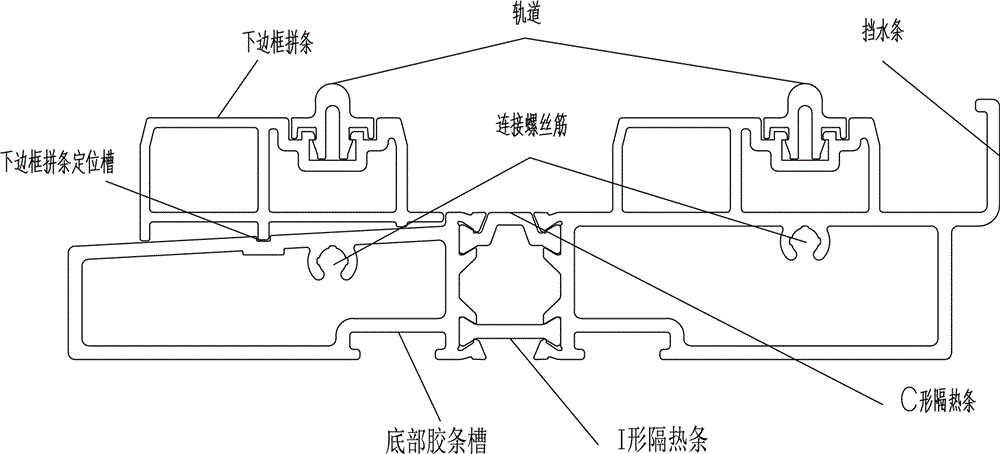

圖1為本實用新型門框一側結構圖。

具體實施方式

下面結合附圖對本實用新型做進一步描述。

如圖1所示，交錯式系統提升推拉門，包括門板及門框，門框一側包括下腹腔、下橫板、下不銹鋼組角碼插槽、下密封毛條槽、定位鉤、內扇封口料、上密封毛條槽、密封毛條槽、裝飾蓋箱、上不銹鋼組角碼插槽、右橫板、上橫板、隔熱條、左橫板、密封條槽、壓線槽、壓線、螺絲定位槽，所述的下腹腔為矩形墻體，下橫板安裝在下腹腔底側，下橫板中間有下不銹鋼組角碼插槽，下密封毛跳槽安裝在下不銹鋼組角碼插槽的另一端，內扇封口料的板材外端安裝定位鉤，定位鉤鉤合在下密封毛條槽上；上密封毛條槽通過兩個隔熱條安裝在下腹腔另一側，所述的隔熱條為C形隔熱條。

使用時裝飾蓋箱內密封毛條槽內安裝楔形毛條，在使用時兩扇門交錯楔進毛條的縫隙中形成卡合定位。

所述的密封毛條槽安裝在內扇封口料板材的另一邊，裝飾蓋箱安裝在密封毛條槽的另一一端。

兩個C形隔熱條呈相對設置，這樣能夠形成腔體達到更好的隔熱效果。

所述的上不銹鋼組角碼插槽、右橫板、上橫板、左橫板、密封條槽依次分布在上密封毛條槽上，其中上橫板的左右兩側分別有定位隔熱條的凹槽。

所述的下腹腔對應下橫板的另一側安裝有壓線槽16，壓線槽和壓線有互相配合的卡勾。
