本發明涉及互感器搬運車技術領域。

背景技術：

根據《電力設備預防性試驗規程》規定，互感器在投運前和大修后需對其進行耐壓試驗，以校驗其絕緣性能。這是因為互感器在出廠運輸過程中和大修后要確保耐壓試驗數據合格才能進行安裝和投運。如果將此類絕緣性能不好的互感器投運，極易造成互感器擊穿，保護誤動，影響電網的穩定運行，因此對互感器進行耐壓試驗是校驗其絕緣性能的有效方法。

在互感器的耐壓試驗中，需要將互感器搬運到耐壓試驗的工位上，連接好相關試驗接線后，進行一分鐘的耐壓，觀察試驗電流和有無放電聲音，試驗結束后，拆除試驗接線并將互感器搬運會合格品區。互感器一般重量都在80公斤至120公斤，重量重且不規則，不便用力，所有每次搬運互感器都需要四名工作人員同時用力，由于不能直立搬運行走，搬運中很容易傷到人的腰椎。

技術實現要素：

本發明提供一種只需要一人就能操作且不會造成人員受傷的帶四個電動千斤頂的互感器搬運車，目的在于克服目前現有互感器搬運過程中需要人員多且人員易受傷的不足。

為解決上述問題，本發明采用如下技術方案：

一種帶四個電動千斤頂的互感器搬運車，包括底腳帶萬向輪的不銹鋼框架小車、安裝于不銹鋼框架上的四個電動千斤頂、安裝于四個電動千斤頂頂面的組合支架、設置于不銹鋼框架小車外側的千斤頂控制箱；所述不銹鋼框架包括一邊敞口的水平槽形底架、安裝于底架上的兩個相互平行的龍門式立架，四個電動千斤頂分別安裝于兩個龍門式立架的四根立柱頂端；所述組合支架包括兩根分別位于龍門式立架頂梁上方并安裝于電動千斤頂頂面的支撐梁、對稱橫擔在兩根支撐梁之間的兩根調節梁，在每根調節梁上位于兩根支撐梁之間各安裝有兩根底端帶掛鉤的下垂鋼繩。

本發明將四個電動千斤頂對稱設置于搬運車的不銹鋼框架上，千斤頂頂升一定高度就可以平穩地將互感器吊起并隨著推車的行進而平穩移動，互感器移動到指定地點可輕松地放下，省時省力，大大提高了搬運效率。本發明通過使用電動千斤頂實現升降，不再使用人力抬起放下，避免了人員受傷的風險。

附圖說明

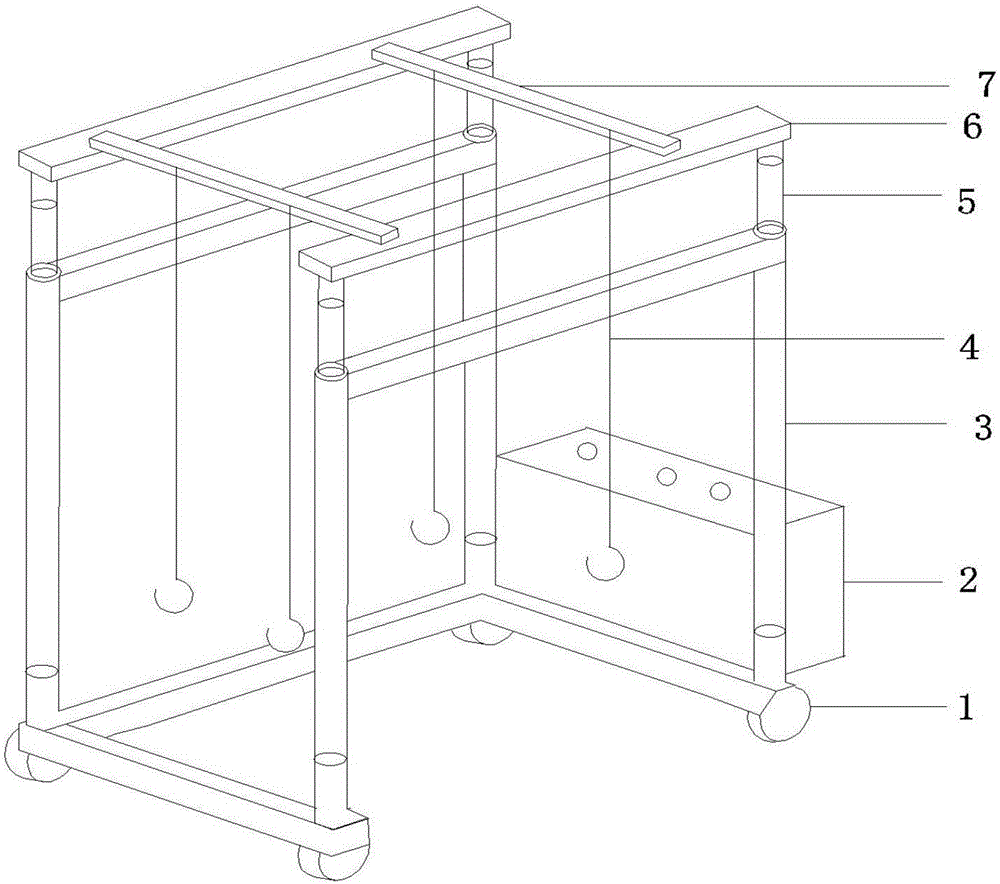

圖1是本發明的結構示意圖。

具體實施方式

如圖1所示的帶四個電動千斤頂的互感器搬運車，包括底腳帶萬向輪1的不銹鋼框架小車、安裝于不銹鋼框架上的四個電動千斤頂5、安裝于四個電動千斤頂頂面的組合支架、設置于不銹鋼框架小車外側的千斤頂控制箱2；所述不銹鋼框架包括一邊敞口的水平槽形底架8、安裝于底架上的兩個相互平行的龍門式立架3，四個電動千斤頂分別安裝于兩個龍門式立架的四根立柱頂端.所述組合支架包括兩根分別位于龍門式立架頂梁上方并安裝于電動千斤頂頂面的支撐梁6、對稱橫擔在兩根支撐梁之間的兩根調節梁7，在每根調節梁上位于兩根支撐梁之間各安裝有兩根底端帶掛鉤的下垂鋼繩4。

本發明在現場應用方法如下：

第一步：調整電動千斤頂5，將其下降到最低位置；

第二步：將不銹鋼框架小車移動到互感器所在位置，通過水平槽形底架8的敞口將互感器置于框架內；

第三步：調整調節梁7，讓四根鋼繩4底端的四個掛鉤能順利的勾住互感器的四個鉤環；

第四步：啟動千斤頂控制箱2，控制四個電動千斤頂同步向上頂升，帶動鋼絲繩吊起互感器上升，當上升距離地面10cm左右時停止上升；

第五步：緩慢推動吊著互感器的不銹鋼框架小車到耐壓試驗工位，到位后調整電動千斤頂控制箱，四個電動千斤頂同步向下回位，將互感器緩慢降到地面，取下四個掛鉤，將不銹鋼框架小車移出試驗區域并開始試驗，試驗結束后用同樣的方法將互感器搬運到指定的位置放好。
