本實用新型涉及一種織物用折疊配件，尤其涉及一種可折疊構件。

背景技術：

目前，現有技術中的可折疊構件多是織物邊沿套管內強行置入彈性支撐架而成，比如遮陽板，帳篷，玩具屋，蚊帳，家禽舍，花棚，由于套管沒有彈性，彈性支撐架很難置入，更難取出，因此也無法實現脫洗，一般家庭只能買新，而且，套管式可折疊構件圍合為某些形狀的密閉罩體后無法實現折疊，也就無法攜帶，或者為了折疊而額外增加拉鏈活動連接，無形中增加了成本，使用也不便。

技術實現要素：

本實用新型的目的：提供一種可折疊構件，是一種具有雙層覆蓋物的能控制環形彈性支撐架形狀的可折疊構件，環形彈性支撐架與雙層覆蓋物非固定連接時可實現兩者分離，從而解決了脫洗問題，同時也解決了環形彈性支撐架折疊問題，攜帶運輸方便。

為了實現上述目的，本實用新型的技術方案是：

一種可折疊構件，包括雙層覆蓋物及環形彈性支撐架；所述的雙層覆蓋物的外邊沿相對應位置全部或部分相互連接固定，所述的環形彈性支撐架內置于所述的雙層覆蓋物的夾層內，且通過與所述的雙層覆蓋物外邊沿的接觸控制形狀，所述的環形彈性支撐架全部或部分脫離雙層覆蓋物的控制。

上述的可折疊構件，其中，所述的雙層覆蓋物至少一層為相對方向設置的兩片或者多片覆蓋物。

上述的可折疊構件，其中，所述的兩片或多片覆蓋物未覆蓋位置的所述的環形彈性支撐架相對方向的至少兩邊分別連接在相對應位置的所述的雙層覆蓋物外邊沿，被所述雙層覆蓋物覆蓋部分的環形彈性支撐架自由取出和置入雙層覆蓋物內。

上述的可折疊構件，其中，所述的雙層覆蓋物至少一層為中間挖空的覆蓋物，所述的環形彈性支撐架自由取出和置入所述的雙層覆蓋物內。

上述的可折疊構件，其中，所述的雙層覆蓋物至少一層為一邊挖空的覆蓋物。

上述的可折疊構件，其中，未被所述的覆蓋物覆蓋位置的環形彈性支撐架連接在相對應位置的所述的雙層覆蓋物的外邊沿，被所述雙層覆蓋物覆蓋部分的環形彈性支撐架自由取出和置入雙層覆蓋物內。

上述的可折疊構件，其中，所述的雙層覆蓋物至少一層為一整片覆蓋物。

上述的可折疊構件，其中，所述的雙層覆蓋物外邊沿任意位置至少一處非固定連接。

上述的可折疊構件，其中，所述的覆蓋物上設置一可開合的門。

上述的可折疊構件，其中，至少三個所述的可折疊構件組合成任意形狀的柱體或者罩體或者密閉體，至少一個所述的可折疊構件與其它形式的折疊構件組合成任意形狀的柱體或者罩體或者密閉體。

本實用新型結構簡單，可脫洗，方便折疊，應用范圍廣，便于運輸攜帶，支撐飽滿，成型效果好。

附圖說明

圖1是本實用新型可折疊構件的第一種結構的主視圖。

圖2是本實用新型可折疊構件的第二種結構的主視圖。

圖3是本實用新型可折疊構件的第三種結構的主視圖。

圖4是本實用新型可折疊構件的第四種結構的主視圖。

圖5是本實用新型可折疊構件的實施例1的結構示意圖。

圖6是本實用新型可折疊構件的實施例2的結構示意圖。

圖7是本實用新型可折疊構件的實施例3的結構示意圖。

具體實施方式

以下結合附圖進一步說明本實用新型的實施例。

請參見附圖1所示，一種可折疊構件，包括雙層覆蓋物1和環形彈性支撐架2，所述的雙層覆蓋物1的外邊沿相對應位置全部或部分相互連接固定，所述的環形彈性支撐架2內置于所述的雙層覆蓋物1的夾層內，且通過與所述的雙層覆蓋物1外邊沿的接觸控制形狀，所述的環形彈性支撐架2可全部或部分脫離雙層覆蓋物1的控制，構成遮陽板折疊構件。

所述的雙層覆蓋物1至少一層由相對方向設置的兩片或者多片覆蓋物11組成，所述的覆蓋物11未覆蓋位置的所述的環形彈性支撐架2相對方向的至少兩邊12分別連接在相對應位置的所述的雙層覆蓋物1的外邊沿，被所述的覆蓋物11覆蓋部分的所述的環形彈性支撐架2可自由取出和置入在所述的雙層覆蓋物1內。

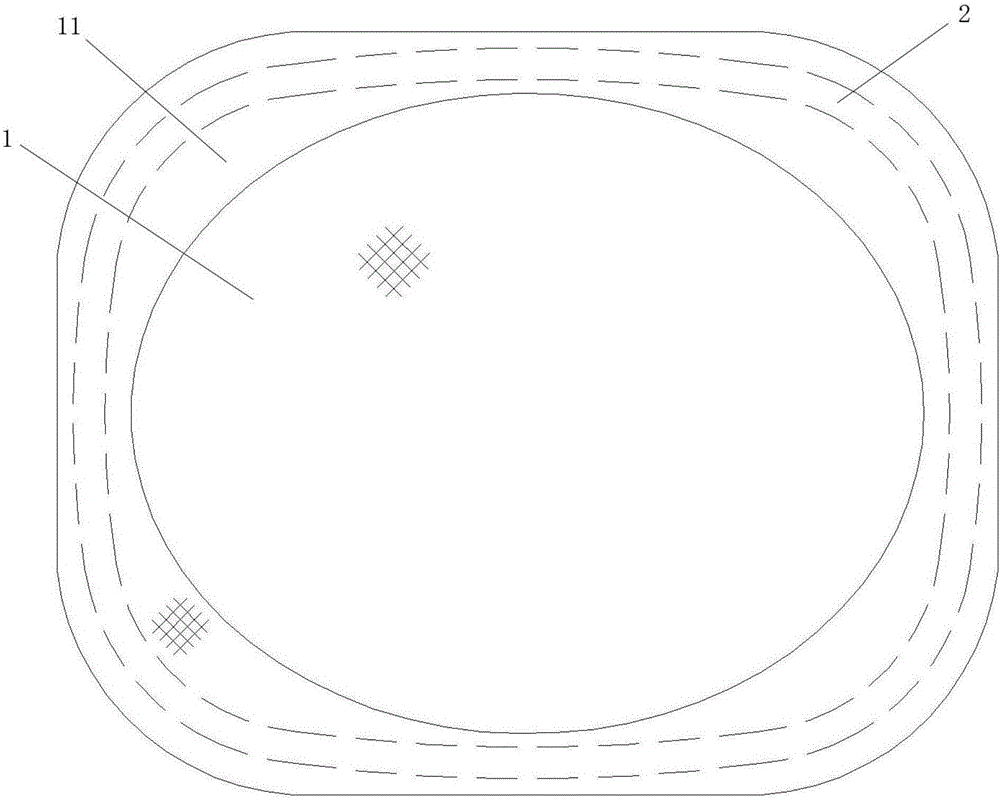

請參見附圖2所示，所述的雙層覆蓋物1至少一層由中間挖空的覆蓋物11組成，所述的環形彈性支撐架2可從挖空位置自由取出和置入雙層覆蓋物1內。

請參見附圖3所示，所述的雙層覆蓋物1至少一層由一邊挖空的覆蓋物11組成，未被所述的覆蓋物11覆蓋位置的所述的環形彈性支撐架2連接在相對應位置的所述的雙層覆蓋物1的外邊沿12，被所述的雙層覆蓋物1覆蓋部分的環形彈性支撐架2可自由取出和置入雙層覆蓋物1內。

請參見附圖4所示，所述的雙層覆蓋物1至少一層由一整片覆蓋物11組成，所述的雙層覆蓋物1的外邊沿任意位置至少一處非固定連接位置13非固定連接，所述的環形彈性支撐架2可從所述的非固定連接位置13自由取出和置入雙層覆蓋物1內。

根據需要，通過所述的雙層覆蓋物1外邊沿的形狀控制內置于所述的雙層覆蓋物11內的環形彈性支撐架2的形狀可以為圓形，橢圓形，圓角方形，圓角梯形。

根據適用場景，所述的覆蓋物11為織物，皮革，塑料。

根據需要，至少三個所述的可折疊構件組合成任意形狀的柱體或者罩體或者密閉體。

根據需要，至少一個所述的可折疊構件與其它形式的折疊構件組合成任意形狀的柱體或者罩體或者密閉體。

上述的覆蓋物11上可設置一可開合的門。

實施例1：

請參見附圖5所示，還包括由三個可折疊構件3圍合而成的一個近似三棱柱體，相鄰的所述的可折疊構件3的外邊沿相互連接固定，所述的三棱柱體兩端的近似三角形織物4分別與所述的相鄰的三個可折疊構件3的一邊相互連接，其中所述的三棱柱體的至少一端設有可供進出的帳門，構成建議帳篷折疊構件。

洗滌時只需要取出每個可折疊構件3的彈性支撐架2即可輕易實現帳體的洗滌，簡單方便。

實施例2：

請參見附圖6所示，還包括由四個可折疊構件3圍合而成的一個四棱柱體，相鄰的所述的可折疊構件3的外邊沿相互連接固定，所述的四棱柱體的上端的近似方形覆蓋物4分別與相鄰的所述的四個可折疊構件3的上邊相互連接，所述的至少一個側面可折疊構件3上設有可供進出的門，構成玩具屋折疊構件。

洗滌時可以取出每個所述的可折疊構件3內的彈性支撐架2，折疊時也可以整體折疊，使所述的四個可折疊構件3重疊并進行多次折疊，方便攜帶。

實施例3：

請參見附圖7所示，還包括由四個側面套管式折疊構件5和頂面的雙層可折疊構件3組成，相鄰的所述的四個側面套管式折疊構件5的側邊之間相互連接，所述的頂面的雙層可折疊構件3的四邊分別與相鄰的所述的四個側面套管式折疊構件5的上邊相互連接，所述的側面套管式折疊構件5至少一面設有一帳門，構成蚊帳折疊構件，根據需要還可設置一帳底。

所述的頂面的雙層可折疊構件3中未被所述的雙層覆蓋物1覆蓋部分的彈性支撐架2相對方向的外邊沿12連接在所述的雙層覆蓋物1的相對應位置的外邊沿，被位于上層的所述的雙層覆蓋物11覆蓋的部分可自由取出或置入位于上層的所述的雙層覆蓋物11內，以便于側面套管式折疊構件5的折疊。

綜上所述，本實用新型結構簡單，可脫洗，方便折疊，應用范圍廣，便于運輸攜帶，支撐飽滿，成型效果好。

以上所述僅為本實用新型的優選實施例，并非因此限制本實用新型的專利范圍，凡是利用本實用新型說明書內容所作的等效結構變換，或直接或間接運用附屬在其他相關產品的技術領域，均同理包括在本實用新型的專利保護范圍內。
