本實用新型涉及一種儲物格，特別是一種組合多變式儲物格的技術領域。

背景技術：

儲物格的應用十分廣泛，不管是在辦公場所和家庭中都能看到，目前的儲物格一般為整體式和組裝式兩種，其中整體式儲物柜為根據需求設計，不便拆卸而且存在搬運不方便的問題，而現有的組裝式儲物柜的零件繁多，組裝和拆卸復雜，因此提出一種組合多變式儲物格。

技術實現要素：

本實用新型的目的就是解決現有技術中的問題，提出一種組合多變式儲物格，可根據需求自由組合變化多種形狀，且方便拆裝，便于運輸。

為實現上述目的，本實用新型提出了一種組合多變式儲物格，包括支撐豎板、支撐橫板、雙爪包角、三爪包角和四爪包角，所述支撐豎板與支撐橫板相垂直，所述支撐豎板、支撐橫板通過若干個雙爪包角、三爪包角或四爪包角組合連接成框架本體，所述框架本體內設有若干個支撐橫板和隔斷豎板，所述支撐橫板安裝在框架本體上的三爪包角或四爪包角內，所述支撐橫板與隔斷豎板通過若干個三爪包角或四爪包角相連。

作為優選，所述框架本體通過隔斷豎板均勻分割，所述隔斷豎板與支撐橫板之間通過三爪包角和四爪包角相連。

作為優選，所述框架本體通過隔斷豎板呈不均勻分割，所述隔斷豎板與支撐橫板之間通過三爪包角相連。

作為優選，所述雙爪包角包括雙爪本體和第一翼板，所述雙爪本體為L字形，所述雙爪本體的兩側設有第一翼板，所述第一翼板與雙爪本體相垂直，所述第一翼板的邊角處設有第一圓弧過渡。

作為優選，所述三爪包角包括三爪本體和第二翼板，所述三爪本體為T字形，所述三爪本體的兩側設有第二翼板，所述第二翼板與三爪本體相垂直，所述第二翼板的邊角處設有第二圓弧過渡。

作為優選，所述四爪包角包括四爪本體和第二翼板，所述四爪本體為十字形，所述四爪本體的兩側設有第三翼板，所述第三翼板與四爪本體相垂直，所述第三翼板的邊角處設有第三圓弧過渡。

作為優選，所述框架本體為矩形或L字形。

本實用新型的有益效果：本實用新型通過支撐豎板、支撐橫板、雙爪包角、三爪包角和四爪包角等的配合，可自由組合成不同形狀的框架本體，并根據需求安裝隔斷豎板確定柜體格局，方便拆裝，便于運輸。

本實用新型的特征及優點將通過實施例結合附圖進行詳細說明。

【附圖說明】

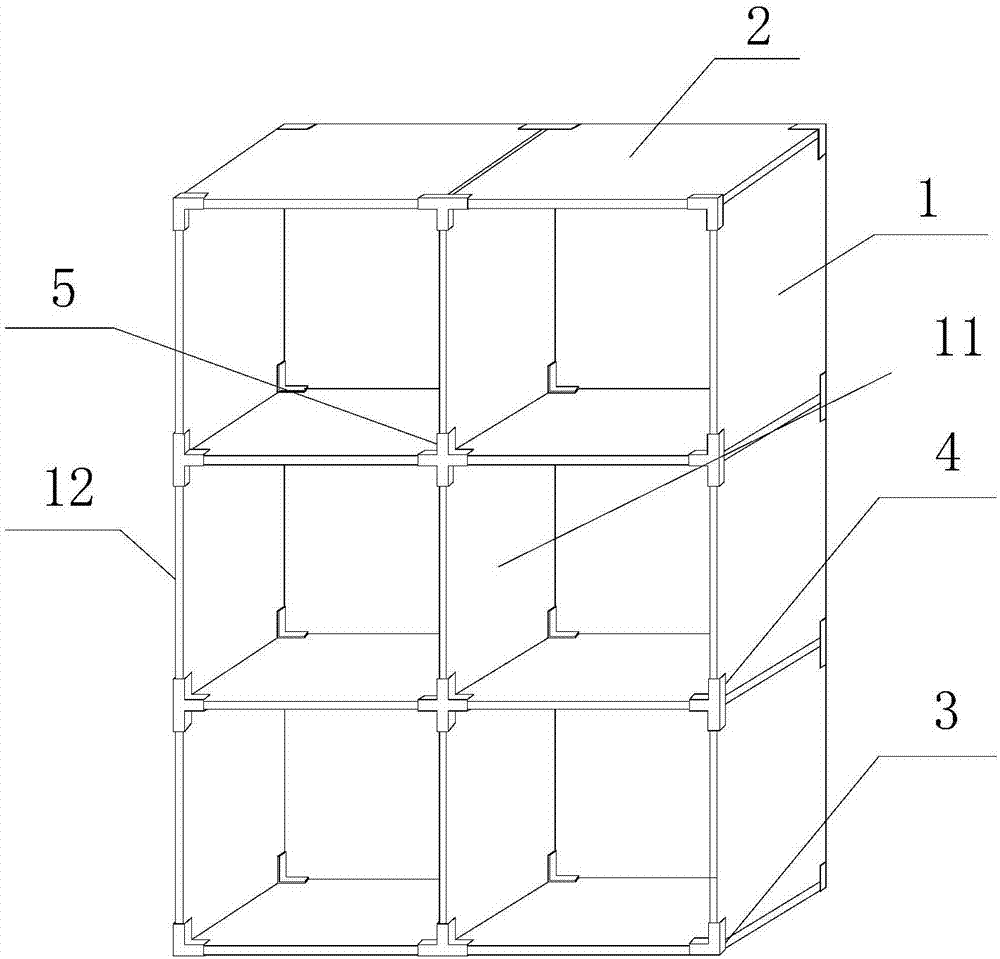

圖1是本實用新型一種組合多變式儲物格的結構示意圖；

圖2是本實用新型一種組合多變式儲物格第二實施例的結構示意圖；

圖3是本實用新型一種組合多變式儲物格第三實施例的結構示意圖；

圖4是本實用新型一種組合多變式儲物格的雙爪包角的結構示意圖；

圖5是本實用新型一種組合多變式儲物格的三爪包角的結構示意圖；

圖6是本實用新型一種組合多變式儲物格的四爪包角的結構示意圖。

【具體實施方式】

參閱圖1至圖6本實用新型一種組合多變式儲物格，包括支撐豎板1、支撐橫板2、雙爪包角3、三爪包角4和四爪包角5，所述支撐豎板1與支撐橫板2 相垂直，所述支撐豎板1、支撐橫板2通過若干個雙爪包角3、三爪包角4或四爪包角5組合連接成框架本體12，所述框架本體12內設有若干個支撐橫板2和隔斷豎板11，所述支撐橫板2安裝在框架本體12上的三爪包角4或四爪包角5 內，所述支撐橫板2與隔斷豎板11通過若干個三爪包角4或四爪包角5相連。所述框架本體12通過隔斷豎板11均勻分割，所述隔斷豎板11與支撐橫板2之間通過三爪包角4和四爪包角5相連。所述框架本體12通過隔斷豎板11呈不均勻分割，所述隔斷豎板11與支撐橫板2之間通過三爪包角4相連。所述雙爪包角3包括雙爪本體31和第一翼板32，所述雙爪本體31為L字形，所述雙爪本體31的兩側設有第一翼板32，所述第一翼板32與雙爪本體31相垂直，所述第一翼板32的邊角處設有第一圓弧過渡321。所述三爪包角4包括三爪本體41 和第二翼板42，所述三爪本體41為T字形，所述三爪本體41的兩側設有第二翼板42，所述第二翼板42與三爪本體41相垂直，所述第二翼板42的邊角處設有第二圓弧過渡421。所述四爪包角5包括四爪本體51和第二翼板52，所述四爪本體51為十字形，所述四爪本體51的兩側設有第三翼板52，所述第三翼板 52與四爪本體51相垂直，所述第三翼板52的邊角處設有第三圓弧過渡521。所述框架本體12為矩形或L字形。

本實用新型工作過程：

本實用新型一種組合多變式儲物格在工作過程中，通過將支撐豎板1與支撐橫板2通過若干個兩爪包角3、三爪包4組合安裝為矩形的框架本體12，或通過若干個兩爪包角3、三爪包4和四爪包角5組合安裝為L字形的框架本體 12，可自由組合成不同形狀的框架，并根據需求安裝隔斷豎板11和支撐橫板2，將框架本體12進行分割處理確定柜體格局，能夠滿足用戶多種需求、且方便拆裝，便于運輸。

上述實施例是對本實用新型的說明，不是對本實用新型的限定，任何對本實用新型簡單變換后的方案均屬于本實用新型的保護范圍。
