本實用新型涉及快遞用儲物柜技術領域，特別涉及一種具有自主檢測物品功能快遞云柜。

背景技術：

隨著電商的不斷發展，網絡購物得到了高速的增長，無疑網購會產生大量的快遞件，無論是個人還是公司，通過快遞運送的貨物越來越多。很多快遞件全程都依靠快遞員親手勞動，快遞員從收件再到安排郵寄，中途需要經過很多環節，每一件寄件都需要快遞員進行包裝、分類，需要巨大的人力勞動，使得整個過程費時費力，效率低，用戶對快遞公司的服務質量認可度也受到影響，隨即出現了快遞柜。

現有快遞柜都是采用紅外對射方式來檢測儲物格的儲物狀態，即在儲物格內安裝紅外發射器、紅外接收器。當儲物格內沒有放置物品時，紅外接收器能夠接收到紅外發射器所發射的紅外信號，當儲物格內放置有物品時，紅外信號被物品阻斷，此時紅外接收器收不到紅外信號，通過判斷紅外接收器是否接收到紅外信號，即可判斷出儲物格內是否存放有物品。但是，當物件是比較薄(如信封、紙質件等)或重量較大體積較小的物件等，這些物件沒有足夠的高度能夠擋住對射的紅外光線，紅外接收器就接收不到紅外信號了，此時，就會導致系統誤判，進而會導致系統控制出現失誤操作，檢測出錯等。為此，需要設計一種新型的具有自主檢測物品功能快遞云柜，能夠綜合性地克服上述現有技術中具有自主檢測物品功能快遞云柜存在的不足。

技術實現要素：

本實用新型正是針對現有技術存在的不足，提供一種具有自主檢 測物品功能快遞云柜，在滿足操作方便的前提下，能夠有效避免系統誤判的情況，提高了自主檢測物品的準確率，具有較好的安全性能和使用性能，滿足了實際使用要求。

為解決上述問題，本實用新型所采取的技術方案如下：

一種具有自主檢測物品功能快遞云柜，包括：柜體，將所述柜體分設成超薄件儲物格、重量級超小物件儲物格、大件儲物格，所述超薄件儲物格、重量級超小物件儲物格及大件儲物格內均設置有紅外發射器、紅外接收器；所述超薄件儲物格底部等間距設有多個凸塊，所述超薄件儲物格內的紅外發射器設置在相鄰兩個凸塊之間，所述超薄件儲物格內的紅外接收器設置在所述超薄件儲物格頂部且對應所述紅外發射器設置；所述重量級超小物件儲物格底部的四個拐角處均設置有重量感應計，所述重量感應計上設置有一層隔板。

作為上述技術方案的改進，所述超薄件儲物格、重量級超小物件儲物格、大件儲物格內還設置有單元控制器，所述單元控制器具有紅外信號采集端及紅外控制信號輸出端；所述柜體中間部分設置有控制主機，所述柜體頂部兩端設置有攝像頭，其中，所述單元控制器是通過通信線纜與所述控制主機互聯。

作為上述技術方案的改進，所述凸塊為空心圓錐狀結構，且所述凸塊頂端設有圓孔。

作為上述技術方案的改進，所述柜體頂端設置有頂梁，所述頂梁中部設置有連接件，所述連接件上分別設置有銳角支撐桿、直角支撐桿及鈍角支撐桿，所述頂梁兩端設有配合所述銳角支撐桿、直角支撐桿及鈍角支撐桿使用的環扣。

作為上述技術方案的改進，所述銳角支撐桿和鈍角支撐桿與所述連接件均為鉸連接，所述直角支撐桿與所述連接件呈豎直方向固定連接，且所述銳角支撐桿、直角支撐桿及鈍角支撐桿均為伸縮式支撐桿。

本實用新型所述兩個凸塊之間是指凸塊設置時相鄰兩個凸塊間 是存有一定的空隙；所述重量級超小物件儲物格底部的四個拐角是指從俯視圖看重量級超小物件儲物格底部呈矩形的四個拐角。

本實用新型與現有技術相比較，本實用新型的實施效果如下：

本實用新型所述的一種具有自主檢測物品功能快遞云柜，在滿足使用方便的前提下，通過凸塊的設置和重量感應計的設置，能夠有效避免系統對超薄物件及重量級超小物件的誤判，提高了自主檢測物品的準確率，具有較好的安全性能和使用性能，滿足了實際使用要求。

附圖說明

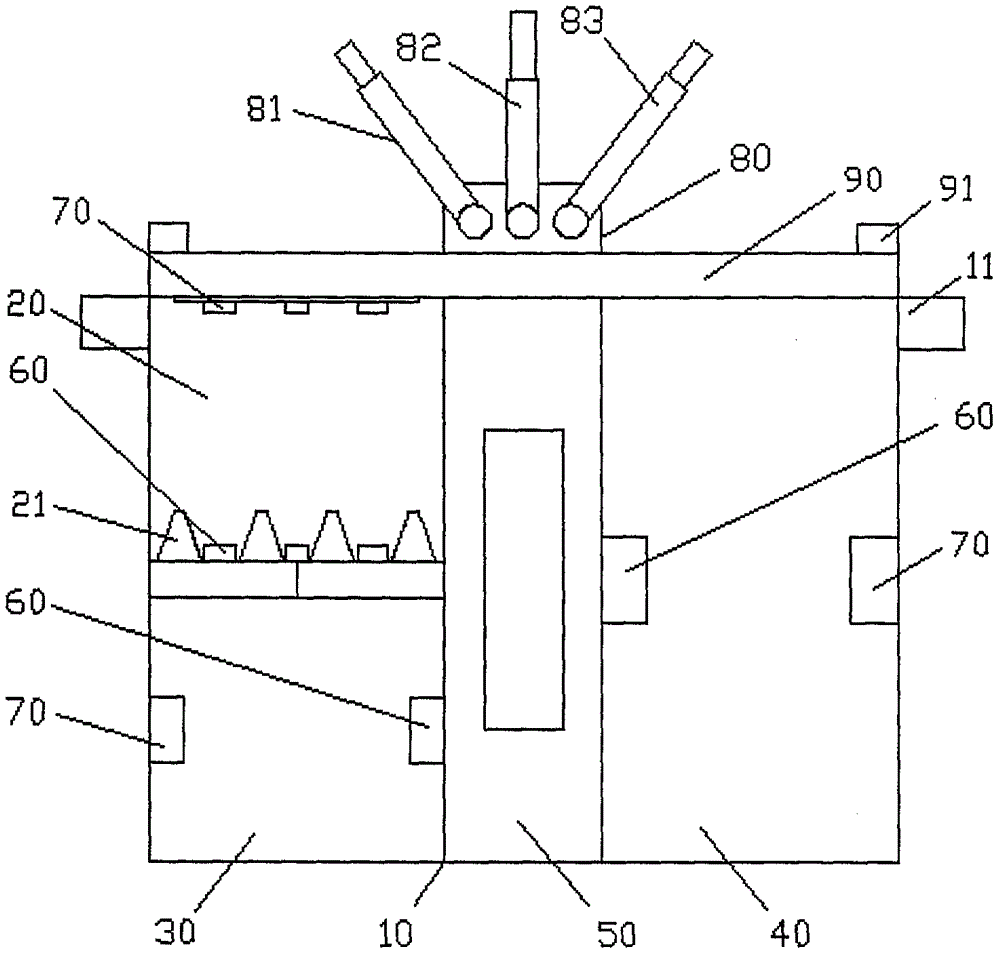

圖1為本實用新型所述的一種具有自主檢測物品功能快遞云柜正面結構示意圖；

圖2為本實用新型所述的一種具有自主檢測物品功能快遞云柜中凸塊立體結構示意圖；

圖3為本實用新型所述的一種具有自主檢測物品功能快遞云柜中重量級超小物件儲物格底部立體結構示意圖。

具體實施方式

下面將結合具體的實施例來說明本實用新型的內容。

如圖1至圖3所示，為本實用新型所述的一種具有自主檢測物品功能快遞云柜結構示意圖。

本實用新型所述一種具有自主檢測物品功能快遞云柜，包括：柜體10，將柜體10分設成超薄件儲物格20、重量級超小物件儲物格30、大件儲物格40，超薄件儲物格20、重量級超小物件儲物格30及大件儲物格40內均設置有紅外發射器60、紅外接收器70；超薄件儲物格20底部等間距設有多個凸塊21，超薄件儲物格20內的紅外發射器60設置在相鄰兩個凸塊21之間，超薄件儲物格20內的紅外接收器70設置在超薄件儲物格20頂部且對應紅外發射器60設置；重量級超小物件儲物格30底部的四個拐角處均設置有重量感應計31，重量感應計31上設置有一層隔板32；超薄件儲物格20、重量級超小 物件儲物格30、大件儲物格40內還設置有單元控制器，單元控制器具有紅外信號采集端及紅外控制信號輸出端；柜體10中間部分設置有控制主機50，柜體10頂部兩端設置有攝像頭11，其中，單元控制器是通過通信線纜與控制主機50互聯。本實用新型在滿足使用方便的前提下，通過凸塊21的設置和重量感應計31的設置，凸塊21使得超薄物件能夠處于傾斜狀態(重量感應器能夠感應到是否有重量級超小物件放置，然后將感應信號傳遞給紅外發射器)，能夠有效避免系統對超薄物件及重量級超小物件的誤判，提高了自主檢測物品的準確率，具有較好的安全性能和使用性能，滿足了實際使用要求。

進一步改進地，具體如圖2所示，將凸塊21呈空心圓錐狀結構，且在凸塊21頂端設有圓孔22，這樣的設計使得超薄郵件當處于水平放置狀態下能夠正常擋住對射的紅外光線，當超薄郵件不處于水平放置狀態必然為傾斜設置，更加能擋住對射的紅外光線；此外，空心減輕了內部重量。

進一步改進地，柜體10頂端設置有頂梁90，頂梁90中部設置有連接件80，連接件80上分別設置有銳角支撐桿81、直角支撐桿82及鈍角支撐桿83，頂梁90兩端設有配合所述銳角支撐桿81、直角支撐桿82及鈍角支撐桿83使用的環扣91；銳角支撐桿81和鈍角支撐桿83與連接件80均為鉸連接，直角支撐桿82與連接件80呈豎直方向固定連接，且銳角支撐桿81、直角支撐桿82及鈍角支撐桿83均為伸縮式支撐桿。在雨天或溫度較高的夏季，快遞云柜露天放置會有較大的磨損，此時，如圖1所示，通過銳角支撐桿81、直角支撐桿82及鈍角支撐桿83配合環口91可以支撐起一個很大的保護篷，可以調節支撐桿的角度和長度達到一個合適的位置，從而對快遞云柜本體都具有較好的保護作用。

以上內容是結合具體的實施例對本實用新型所作的詳細說明，不能認定本實用新型具體實施僅限于這些說明。對于本實用新型所屬技 術領域的技術人員來說，在不脫離本實用新型構思的前提下，還可以做出若干簡單推演或替換，都應當視為屬于本實用新型保護的范圍。
