本實用新型屬于建筑門窗技術領域，尤其涉及一種氣密型鋁合金玻璃地彈門。

背景技術：

地彈門是裝修工程中較常見到的一種門，是內外可自由開啟的一種門類，一般采用地埋式門軸彈簧進行安裝，令門在不受外力觸動的時候自動關閉。此種地彈門一般安裝在商場、賓館、寫字樓宇等建筑的入口處，具有自動關閉的特性。地彈門需要具備防止室外的風、塵土進入室內的功能，還要求隔熱以起到節能的作用，需要具備隔音功能以起到降噪的效果。

現有技術中的地彈門形式多樣，但是大多結構復雜，不僅加工制造的難度較大，而且安裝架設以及后期的維護十分的繁瑣，而且防塵隔熱隔音的效果較差。

技術實現要素：

本實用新型為解決公知技術中存在的技術問題而提供一種結構設計簡單合理、便于加工組裝和維護、防塵隔熱隔音效果好的氣密型鋁合金玻璃地彈門。

本實用新型為解決公知技術中存在的技術問題所采取的技術方案是：一種氣密型鋁合金玻璃地彈門包括對開的兩個門體，每個門體包括位于中部的、矩形形狀的玻璃以及位于玻璃下方的底部框體、上方的頂部框體、外側的外側框體和內側的內側框體；底部框體、頂部框體、外側框體和內側框體四者的內側與玻璃的邊緣之間均設有密封膠條；外側框體的外側壁為弧形形狀，在外側框體外側的側部門框的內側壁上固定安裝有密封框體，密封框體的內側壁為弧形形狀，在該內側壁的兩端均設有毛條槽口并安裝有毛條；在內側框體的型材的外側壁上設有毛條槽口并安裝有毛條；頂部框體的上部設有支板，在支板的頂部設有毛條槽口并安裝有毛條；在底部框體的底部設有支板，在支板的底部設有毛條槽口并安裝有毛條；在外側框體的型材底部安裝有下軸座，地彈簧的轉軸安裝在下軸座內。

本實用新型的優點和積極效果是：本實用新型提供了一種結構設計簡單合理的氣密型鋁合金玻璃地彈門，通過在玻璃的四周設置由頂部框體、底部框體、內側框體和外側框體，令整個門的組裝更加容易，現場的安裝以及后期的維護也十分便捷易行。通過在頂部框體、底部框體和內側框體的上安裝毛條、在側部門框上安裝密封框體并在密封框體上安裝毛條，令整個地彈門與地面和門框之間的縫隙得到良好的封堵，避免了室外塵土的進入，同時提供了隔音和隔熱性能。通過設置外側框體和密封框體兩者相對的側壁之間為配合的弧形形狀，提升了地彈門在開啟和閉合過程中與側部門框之間的密封特性，防塵、隔音和隔熱性能得到了提升。

優選地：頂部框體上部的支板和底部框體底部的支板均為相對的兩個，互相平行設置。

優選地：密封框體與所在的側部門框之間焊接固定。

優選地：在底部框體上安裝有不銹鋼地鎖。

優選地：在內側框體的型材的內部設有加強內立柱，加強內立柱為C形截面的槽鋼材質。

附圖說明

圖1是本實用新型的主視結構示意圖；

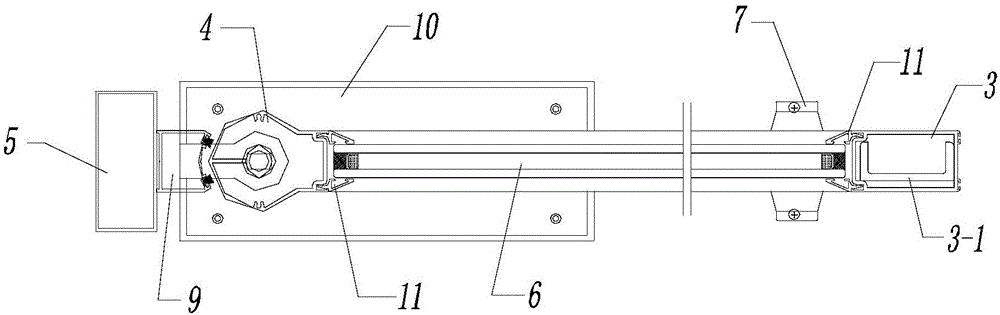

圖2是本實用新型的俯視剖視結構示意圖；

圖3是本實用新型的側視剖視結構示意圖。

圖中：1、頂部框體；2、頂部門框；3、內側框體；3-1、加強內立柱；4、外側框體；5、側部門框；6、玻璃；7、不銹鋼地鎖；8、底部框體；9、密封框體；10、地彈簧；11、密封膠條。

具體實施方式

為能進一步了解本實用新型的

技術實現要素：
、特點及功效，茲舉以下實施例詳細說明如下：

請參見圖1至圖3，本實用新型的氣密型鋁合金玻璃地彈門包括對開的兩個門體。

每個門體包括位于中部的、矩形形狀的玻璃6以及位于玻璃6下方的底部框體8、上方的頂部框體1、外側的外側框體4和內側的內側框體3，底部框體8、頂部框體1、外側框體4和內側框體3四者的內側與玻璃6的邊緣之間均設有密封膠條11。

外側框體4的外側壁為弧形形狀，在外側框體4外側的側部門框5的內側壁上固定安裝有密封框體9，密封框體9的內側壁為弧形形狀，在該內側壁的兩端均設有毛條槽口并安裝有毛條。在地彈門的打開和關閉過程中，轉動中的外側框體4的外側壁一直落入密封框體9的弧形部?jī)?nèi)，毛條與外側框體4的外側壁配合實現阻斷密封。

在內側框體3的型材的外側壁上設有毛條槽口并安裝有毛條；頂部框體1的上部設有支板，在支板的頂部設有毛條槽口并安裝有毛條；在底部框體8的底部設有支板，在支板的底部設有毛條槽口并安裝有毛條。內側框體3上的毛條位于兩個門體之間；底部框體8上的毛條位于該框體與地面之間，頂部框體1上的毛條位于該框體與頂部門框2之間。

在外側框體4的型材底部安裝有下軸座，地彈簧10的轉軸安裝在下軸座內。

本實施例中，頂部框體1上部的支板和底部框體8底部的支板均為相對的兩個，互相平行設置。實際加工中，各支板與頂部框體1和底部框體8的型材一體擠出成型得到。

本實施例中，密封框體9與所在的側部門框5之間焊接固定。

本實施例中，在底部框體8上安裝有不銹鋼地鎖7。

本實施例中，在內側框體3的型材的內部設有加強內立柱3-1，具體地加強內立柱3-1選取為C形截面的槽鋼材質，提升地彈門的整體結構強度。
