本發明涉及一種門窗梯，特別涉及一種帶有破窗救生功能的門窗梯。

背景技術：

目前，隨著科技的發展，日常使用的電器越來越多，用電荷載也隨之增加，同時各種火災的發生幾率同步上升，火災發生時，對于低層住戶來說破窗逃生是最安全有效的方式，但現有攀爬工具適應性差、功能單一、體積大、使用不方便等缺陷，為了解決以上存在的缺陷和不足，為此，我們提出一種帶有破窗救生功能的門窗梯。

技術實現要素：

本發明的主要目的在于提供一種帶有破窗救生功能的門窗梯，可以有效解決背景技術中的問題。

為實現上述目的，本發明采取的技術方案為：

一種帶有破窗救生功能的門窗梯，包括架梯、支撐桿、破窗器、底座、撞針、支撐框架和掛鉤，所述架梯底部設置有底座以及設置在底座上的固定桿，所述底座一側設置有第二折疊扣，所述架梯上設置有支撐框架以及設置在支撐框架上的支撐桿，所述支撐桿一側設置有提手，所述支撐框架為中空結構，所述支撐框架一側設置有第一折疊扣，所述支撐框架頂端設置有破窗器，所述破窗器上設置有卡扣接口以及設置在卡扣接口一側的固定螺絲，所述固定螺絲一側設置有撞針縮回開關以及設置在撞針縮回開關一端的撞針，所述撞針一側設置有固定按扣以及設置在固定按扣一側的撞針頂出開關，所述撞針頂出開關底部設置有掛鉤。

進一步地，所述掛鉤表面做磨砂處理。

進一步地，所述支撐桿與提手通過焊接的方式固定連接。

進一步地，所述卡扣接口表面做拋光處理。

進一步地，所述破窗器和支撐框架為高強度合金材料所制。

進一步地，所述底座與固定桿通過焊接的方式固定連接。

進一步地，所述提手上設置有橡膠材料所制的防滑套。

與現有技術相比，本發明具有如下有益效果：整個門窗梯通過設置的第一折疊扣和第二折疊扣，采用折疊的方式放置，便于放置，同時放來取用，快速便捷；而提手的設置，方便發生緊急情況時，快速的取出使用；同時，破窗器的設置，有效的增加了救生方式，增添救生的有力工具；而破窗器上設置的固定按扣，便于在使用時固定撞針的位置，避免影響實際操縱效果，同時設置的撞針縮回開關和撞針頂出開關，方便撞針的取出和縮回，而掛鉤的設置，則是為了在攀爬過程中，通過勾住建筑物來增加安全性能；而卡扣接口的設置，則是避免了在不使用時碰傷人，增加安全的防范性；底座經過加重處理，增加底座重量，進而增加使用時底座的穩定性，整個門窗梯結構合理、使用方便、機動性強、破窗沖擊力強。

附圖說明

圖1為本發明帶有破窗救生功能的門窗梯的整體結構示意圖。

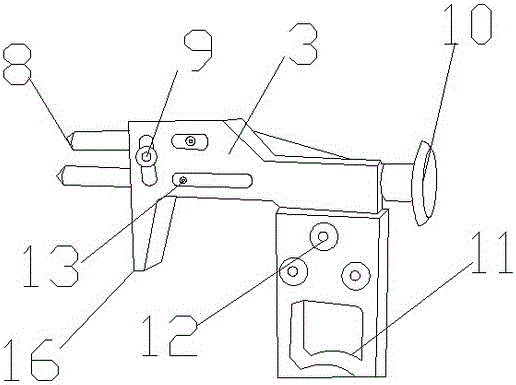

圖2為本發明帶有破窗救生功能的門窗梯的破窗器結構示意圖。

圖中：1、架梯；2、支撐桿；3、破窗器；4、提手；5、第一折疊扣；6、底座；7、第二折疊扣；8、撞針；9、固定按扣；10、撞針縮回開關；11、卡扣接口；12、固定螺絲；13、撞針頂出開關；14、支撐框架；15、固定桿；16、掛鉤。

具體實施方式

為使本發明實現的技術手段、創作特征、達成目的與功效易于明白了解，下面結合具體實施方式，進一步闡述本發明。

如圖1-2所示，一種帶有破窗救生功能的門窗梯，包括架梯1、支撐桿2、破窗器3、底座6、撞針8、支撐框架14和掛鉤16，所述架梯1底部設置有底座6以及設置在底座6上的固定桿15，所述底座6一側設置有第二折疊扣7，所述架梯1上設置有支撐框架14以及設置在支撐框架14上的支撐桿2，所述支撐桿2一側設置有提手4，所述支撐框架14為中空結構，所述支撐框架14一側設置有第一折疊扣5，所述支撐框架14頂端設置有破窗器3，所述破窗器3上設置有卡扣接口11以及設置在卡扣接口11一側的固定螺絲12，所述固定螺絲12一側設置有撞針縮回開關10以及設置在撞針縮回開關10一端的撞針8，所述撞針8一側設置有固定按扣9以及設置在固定按扣9一側的撞針頂出開關13，所述撞針頂出開關13底部設置有掛鉤16。

本發明帶有破窗救生功能的門窗梯，整個門窗梯通過設置的第一折疊扣5和第二折疊扣7，采用折疊的方式放置，便于放置，同時放來取用，快速便捷；而提手4的設置，方便發生緊急情況時，快速的取出使用；同時，破窗器3的設置，有效的增加了救生方式，增添逃生的有力工具；而破窗器3上設置的固定按扣9，便于在使用時固定撞針8的位置，避免影響實際操縱效果，同時設置的撞針縮回開關10和撞針頂出開關13，方便撞針8的取出和縮回，而掛鉤16的設置，則是為了在攀爬過程中，通過勾住建筑物來增加安全性能；而卡扣接口11的設置，則是避免了在不使用時碰傷人，增加安全的防范性；底座6經過加重處理，增加底座6重量，進而增加使用時底座6的穩定性，整個門窗梯結構合理、使用方便、機動性強、破窗沖擊力強。

其中，所述掛鉤16表面做磨砂處理，增加摩擦力。

其中，所述支撐桿2與提手4通過焊接的方式固定連接，增加連接強度。

其中，所述卡扣接口11表面做拋光處理，增加順滑度。

其中，所述破窗器3和支撐框架14為高強度合金材料所制，增加結構強度。

其中，所述底座6與固定桿15通過焊接的方式固定連接，增加連接的牢固程度。

其中，所述提手4上設置有橡膠材料所制的防滑套，增加防滑性能。

需要說明的是，本發明為一種帶有破窗救生功能的門窗梯，工作時，整個門窗梯采用折疊的方式放置，通過設置的第一折疊扣5和第二折疊扣7，通過圍繞第一折疊扣5和第二折疊扣7轉動來實現折疊，便于放置，同時放來取用，快速便捷；而提手4的設置，方便發生緊急情況時，快速的取出使用；同時，破窗器3的設置，有效的增加了救生方式，增添逃生的有力工具；而破窗器3上設置的固定按扣9，便于在使用時固定撞針8的位置，避免影響實際操縱效果，同時設置的撞針縮回開關10和撞針頂出開關13，方便撞針8的取出和縮回，而掛鉤16的設置，則是為了在攀爬過程中，通過勾住建筑物來增加安全性能；而卡扣接口11的設置，則是避免了在不使用時碰傷人，增加安全的防范性；底座6經過加重處理，增加底座6重量，進而增加使用時底座6的穩定性。

以上顯示和描述了本發明的基本原理和主要特征和本發明的優點。本行業的技術人員應該了解，本發明不受上述實施例的限制，上述實施例和說明書中描述的只是說明本發明的原理，在不脫離本發明精神和范圍的前提下，本發明還會有各種變化和改進，這些變化和改進都落入要求保護的本發明范圍內。本發明要求保護范圍由所附的權利要求書及其等效物界定。
