本發明涉及機械技術領域，具體為一種豆類研磨機。

背景技術：

目前，在家庭生活中，為了提高生活質量，大部分都已經擁有豆類榨汁機，而一般的豆類榨汁機都是利用切割刀片進行快速旋轉，將豆類進行切碎，但是由于切碎僅僅是將豆類切割成小狀，其內部的營養大部分都會流失，而且在飲用時，其口感和質量較低。

技術實現要素：

本發明的目的在于提供一種豆類研磨機，以解決上述背景技術中提出的問題。

為實現上述目的，本發明提供如下技術方案：

一種豆類研磨機，包括空心殼體、通過螺紋結構連接空心殼體的底部殼體和設置在空心殼體與底部殼體內部的空心結構，所述空心殼體的內部固定一支撐桿，所述支撐桿的內部設置有導線放置通孔結構，所述支撐桿的頂部固定一第一電動機，所述第一電動機的第一電動機主軸的頂端固定一錐形板，所述錐形板的上表面固定多個切割刀片，所述空心殼體的側面固定一控制器和第二電動機，所述空心殼體在位于所述支撐桿的下方設置一第一研磨輪，所述第一研磨輪的內部的中心套接所述第二電動機中的第二電動機主軸，所述空心殼體在位于所述第一研磨輪的邊緣為曲形結構、且曲率和所述第一研磨輪的曲率相同，所述空心殼體在位于所述第一研磨輪的下方設置有兩相互平行的第二研磨輪和第三研磨輪，且所述第二研磨輪和第三研磨輪的兩端均通過旋轉軸連接在所述空心殼體的內部，所述底部殼體的內部固定一過濾網，所述底部殼體的底部設置有集液結構，所述底部殼體底部的中心設置有連通所述集液結構的通孔結構，所述底部殼體的底部固定有支撐腿。

作為優選，所述螺紋結構包括設置在空心殼體底部的內螺紋和設置在底部殼體頂部的外螺紋。

作為優選，所述內螺紋和所述外螺紋相嚙合。

作為優選，所述第二電動機主軸和所述空心殼體之間設置有密封圈。

作為優選，所述集液結構為環形凹槽結構。

作為優選，所述第一研磨輪、第二研磨輪和第三研磨輪之間的距離形成縫隙區間，且所述縫隙區間為0.1-0.2毫米。

作為優選，所述第一研磨輪的表面設有螺紋牙結構。

作為優選，所述旋轉軸的兩端和所述空心殼體之間設有密封圈。

作為優選，所述控制器的控制輸出端通過導線連接所述第一電動機和所述第二電動機的控制輸入端。

作為優選，所述錐形板和所述空心殼體內壁之間的距離小于大豆的尺寸。

與現有技術相比，本發明的有益效果是：

本發明利用研磨技術將豆類進行研磨，由于研磨是通過摩擦進行打磨，所以其研磨后的液體質量高，殘?jiān)实停瑯O大的提高了豆類的成液率，此外，該裝置底部設置有便于取放的過濾網，能夠再次降低殘?jiān)臄?shù)量，提高成品的質量。

附圖說明

圖1為本發明一種豆類研磨機的結構示意圖；

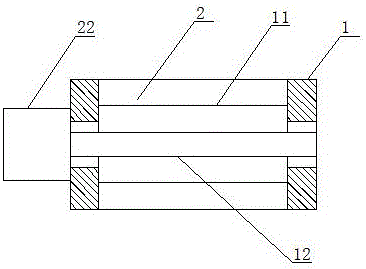

圖2為本發明一種豆類研磨機中電動機和空心殼體的連接結構示意圖；

圖3為本發明一種豆類研磨機中錐形板的結構示意圖。

圖中：1，空心殼體、2，底部殼體、3，空心結構、4，支撐桿、5，第一電動機、6，第一電動機主軸、7，錐形板、8，切割刀片、9，導線放置通孔結構、10，控制器、11，第一研磨輪、12，第二電動機主軸、13，縫隙區間、14，第二研磨輪、15，第三研磨輪、16，旋轉軸、17，過濾網、18，集液結構、19，通孔結構、20，支撐腿、21，螺紋結構、22，第二電動機。

具體實施方式

下面將結合本發明實施例中的附圖，對本發明實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本發明一部分實施例，而不是全部的實施例。基于本發明中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本發明保護的范圍。

請參閱圖1、圖2和圖3，本發明提供的一種實施例：一種豆類研磨機，包括空心殼體1、通過螺紋結構21連接空心殼體1的底部殼體2和設置在空心殼體1與底部殼體2內部的空心結構3，所述空心殼體1的內部固定一支撐桿4，所述支撐桿4的內部設置有導線放置通孔結構9，所述支撐桿4的頂部固定一第一電動機5，所述第一電動機5的第一電動機主軸6的頂端固定一錐形板7，所述錐形板7的上表面固定多個切割刀片8，所述空心殼體1的側面固定一控制器10和第二電動機22，所述空心殼體1在位于所述支撐桿4的下方設置一第一研磨輪11，所述第一研磨輪11的內部的中心套接所述第二電動機22中的第二電動機主軸12，所述空心殼體1在位于所述第一研磨輪11的邊緣為曲形結構、且曲率和所述第一研磨輪11的曲率相同，所述空心殼體1在位于所述第一研磨輪11的下方設置有兩相互平行的第二研磨輪14和第三研磨輪15，且所述第二研磨輪14和第三研磨輪15的兩端均通過旋轉軸16連接在所述空心殼體1的內部，所述底部殼體2的內部固定一過濾網17，所述底部殼體2的底部設置有集液結構18，所述底部殼體2底部的中心設置有連通所述集液結構18的通孔結構19，所述底部殼體2的底部固定有支撐腿20。

所述螺紋結構21包括設置在空心殼體1底部的內螺紋和設置在底部殼體2頂部的外螺紋；所述內螺紋和所述外螺紋相嚙合，實現螺紋連接；所述第二電動機主軸12和所述空心殼體1之間設置有密封圈，防止液態外泄；所述集液結構18為環形凹槽結構，方便對液體進行集中收集；所述第一研磨輪11、第二研磨輪14和第三研磨輪15之間的距離形成縫隙區間13，且所述縫隙區間13為0.1-0.2毫米，實現毫米級破碎，降低雜質的體積；所述第一研磨輪11的表面設有螺紋牙結構，增大和大豆之間的摩擦力；所述旋轉軸16的兩端和所述空心殼體1之間設有密封圈，防止液態外泄；所述控制器10的控制輸出端通過導線連接所述第一電動機5和所述第二電動機22的控制輸入端，實現三者之間的控制關系；所述錐形板7和所述空心殼體1內壁之間的距離小于大豆的尺寸，防止未經破碎的大豆直接落在底部。

具體使用方式：本發明工作中，工作時，通過控制器10打開第一電動機5和第二電動機22，此時，第一電動機5和第二電動機22工作，帶動錐形板7旋轉，此時多個切割刀片8旋轉，緩緩倒入已經浸泡后的大豆，此時大豆在切割刀片8的作用下切割成細小狀，細小狀的大豆在重力的作用下，落在第一研磨輪11表面，而后第一研磨輪11將細小狀的大豆落在第一研磨輪11和兩個第二研磨輪之間，進行打磨，打磨后的液體和碎屑落在過濾網17的表面，在重力的作用下，液體通過通孔結構19流出，而固體會被過濾網17過濾出，使用完畢后，旋轉底部殼體2，將碎屑倒處即可。
